Проектирование цепного лесотранспортера

ФГБОУ ВПО «Брянская государственная инженерно-технологическая академия»
Кафедра «Оборудование лесного комплекса»
Пояснительная записка
к курсовому проекту по дисциплине
«Технология и оборудование лесозаготовок»
Брянск 2014

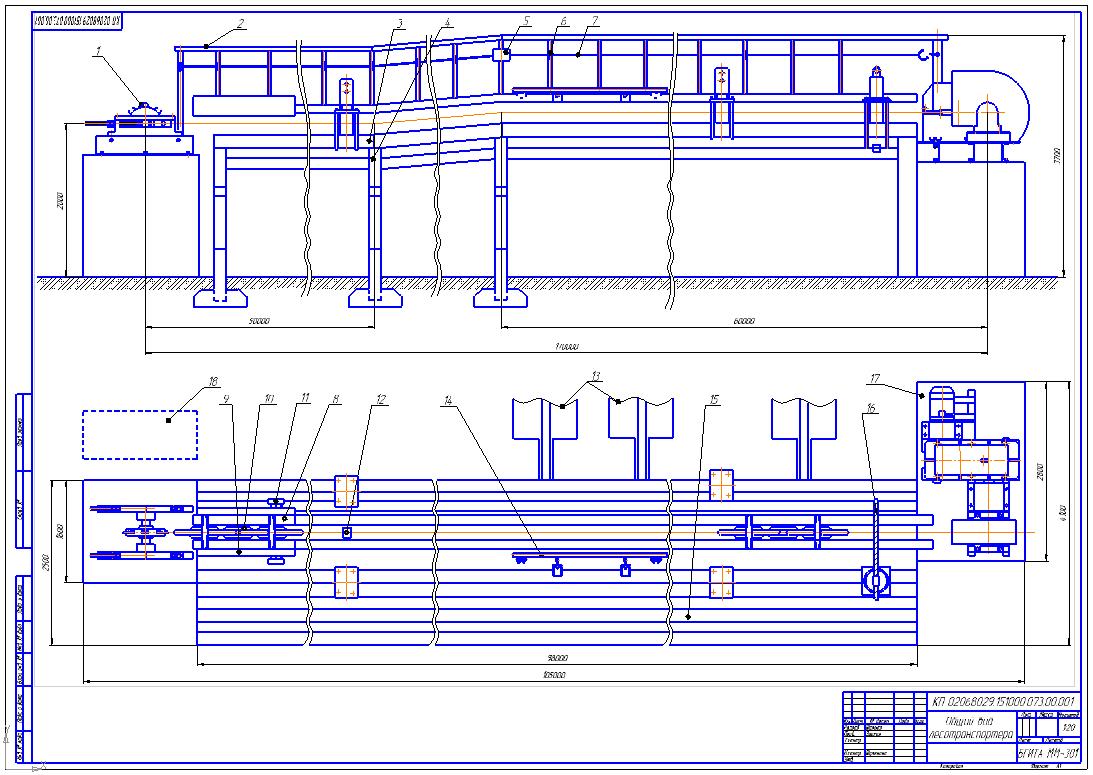

В ходе выполнения курсового проекта был проведён анализ конструкций продольных лесотранспортёров, после чего был выбран прототип ЛТ-86. Спроектированы приводная и натяжная станции. В графической части представлены: общий вид транспортера, приводная станция, натяжная станция, а также рабочие чертежи деталей.

Производительность по чистому времени работы при среднем объеме сортимента 0,17 м3, средней его длине 4,0 м; коэффициенте загрузки 0,6 м3/ч
55
Расстояние между траверсами, м 0,8
Численность обслуживающего персонала, чел. 2
Устройство управления ЛВ-187
Средняя наработка на отказ по машинному времени, часов, (не менее) 70
Длина лесотранспортера по осям ведущей и ведомой звездочек (для 20 мест сброски), м
не более 130
Параметры сортируемых бревен:
- наибольший диаметр, мм 1 000
- наименьший диаметр, мм 60
- наибольшая длина, м 6,5
- наименьшая длина, м 1,6
Число мест сброски, шт. 4...20
Скорость движения тягового органа, м/с 0,8
Мощность электропривода, кВт 37
Масса металлоконструкций, кг

Состав: Деталировка(вал, звездочка) рама(ВО), приводная станция(ВО), натяжная станция (ВО) Язык документа

Софт: КОМПАС-3D 14

Просмотр файлов
спецификация\Прив станция сп лист 2.cdw
спецификация\Привв станция лист 1.spw
спецификация\Спец ВО звёздочка.cdw
спецификация\Спец ВО.cdw
спецификация\Спец общий вид.cdw
спецификация\Спец Рама.cdw
чертеж\Общий вид.cdw
чертеж\Чертеж вала.cdw
чертеж\Чертеж звездочки.cdw
чертеж\Чертеж натяжной станции.cdw
чертеж\Чертеж приводной станции.cdw
чертеж\Чертеж рамы.cdw
Документ Microsoft Office Word.docx
спецификация
чертеж
Содержание.docx
