топ За месяцНория для транспортировки зерна 25 т/час под 25 грд к вертикали

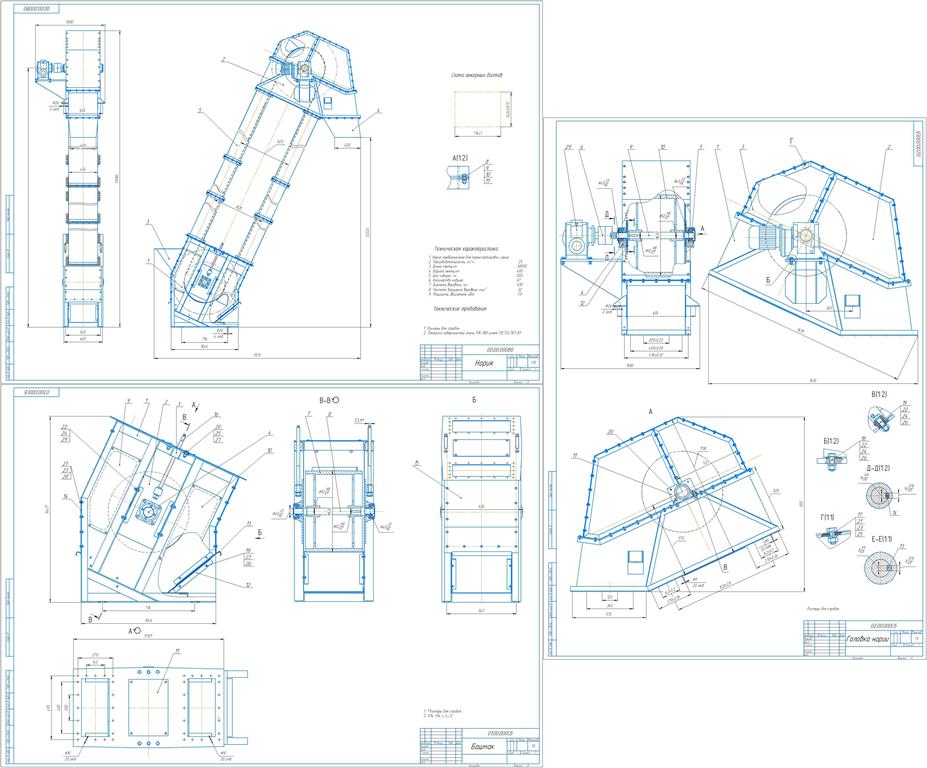

Разработаны чертежи нории (ковшового элеватора) с направлением потока под 25 грд. к вертикали. В составе проекта разработаны подробно башмак и головка нории (сборочные чертежи), а так же деталировка к ним и спецификации.
1.Нория предназначена для транспортировки зерна
2.Производительность, т/ч 25
3.Длина ленты,мм 30000
4.Ширина ленты,мм 400
5.Шаг ковшей, мм 500
6.Количество ковшей 61
7.Диаметр барабана, мм 630
8.Частота вращения барабана, мин 52
9.Мощность двигателя, кВт
Состав: Вид общий (ВО), Сборочные чертежи (СБ) головка и башмак, Деталировка, Спецификации
Софт: КОМПАС-3D 13SP2
Файлы:
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться
и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
