топ За месяцЧертежи нории т/ч 25 т/ч под 40 грд

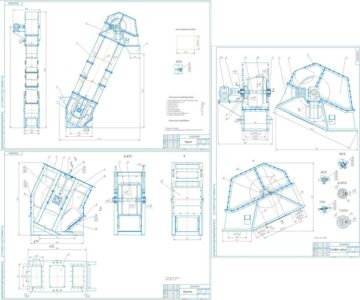

В проекте разработаны чертежи нории (ковшового элеватора) с направлением потока под 40 грд к вертикали. Подробно разработана головка нории и угловая секция с деталировкой.
Техническая характеристика
1.Нория предназначена для транспортировки зерна
2.Производительность, т/ч 25
3.Длина ленты,мм 30000
4.Ширина ленты,мм 400
5.Шаг ковшей, мм 500
6.Количество ковшей 61
7.Диаметр барабана, мм 630
8.Частота вращения барабана, мин 52
9.Мощность двигателя, кВт 1,9

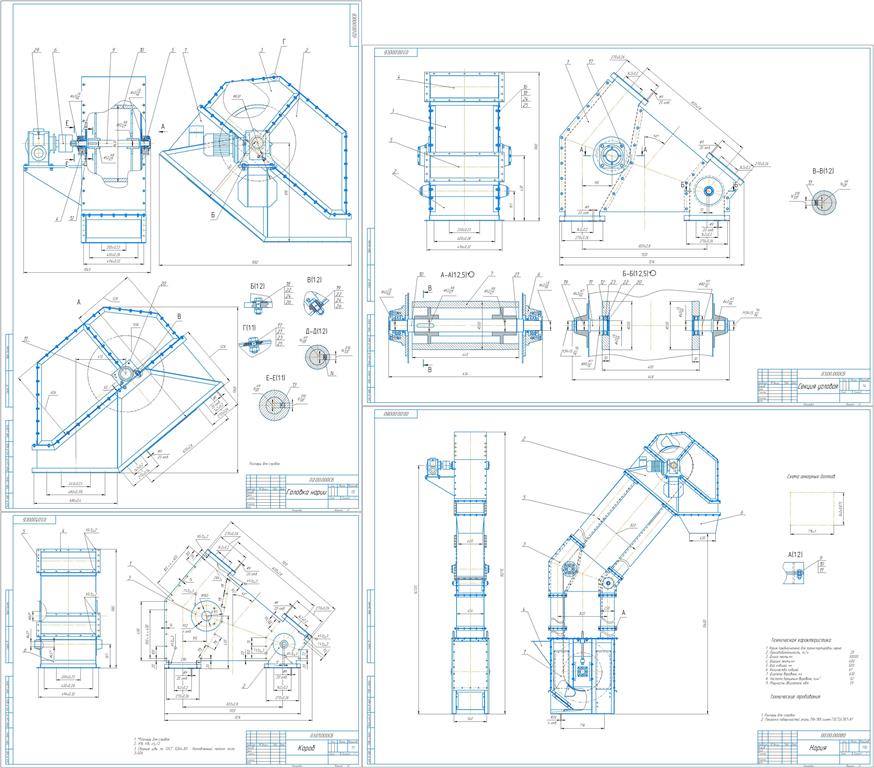

Состав: нория Вид общий (ВО) , головка нории Сборочный чертеж (СБ), Секция угловая (СБ), Деталировка, Спецификации
Софт: КОМПАС-3D 13SP2
