Нория НС-20 (производительность 20 т/ч)

0
0
25
0
0
500

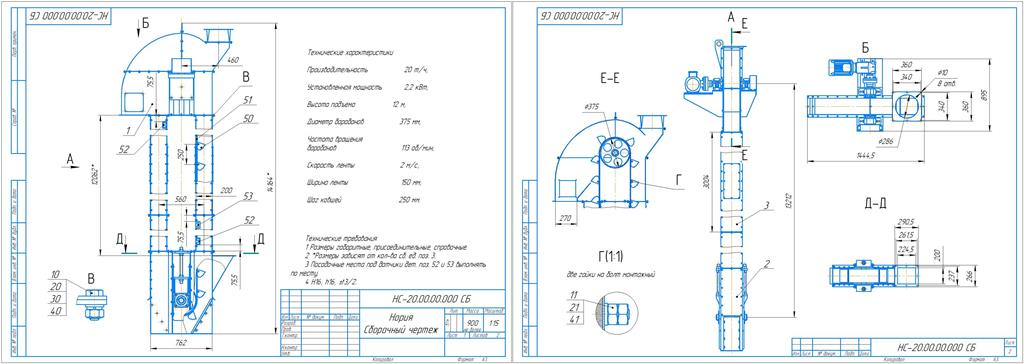

3D модель Нория НС-20 (производительность 20 т/ч)

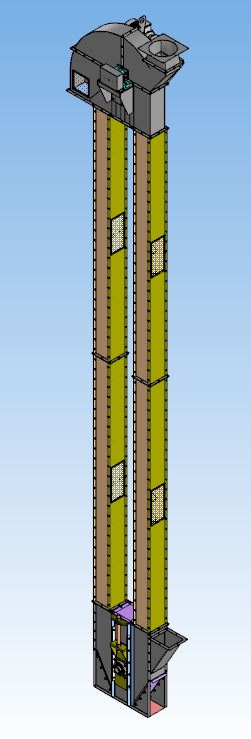

3D модель Нория НС-20 (производительность 20 т/ч)

Нория с ковшами на ленте для вертикального подъёма сыпучих материалов в сельскохозяйственной и комбикормовой промышленности

Технические характеристики
Производительность 20 т/ч;
Установленная мощность 2,2 кВт;
Высота подъема 12 м;
Диаметр барабанов 375 мм;
Частота вращения
барабанов 113 об/мин;
Скорость ленты 2 м/с;
Ширина ленты 150 мм;
Шаг ковшей 250 мм.

3D Модели Ковш Лента Нория
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Алексей Григорьевский
Дата
24.10.2025
Язык
Русский
Состав
3D-модель, рабочие чертежи
Софт
КОМПАС-3D Компас 20 Как открыть?
Отзывы
Отзывов пока нет
Задать вопрос
Содержимое архива
  • НС-20.00.00.000 - Нория
    • НС-20.00.00.000 - Нория.spw
    • НС-20.00.00.000 СБ - Нория.a3d
    • НС-20.01.00.000 - Головка
      • НС-20.01.00.001 - Уплотнитель.cdw
      • НС-20.01.00.000 СБ - Головка.cdw
      • НС-20.01.00.003 - Ухо.m3d
      • МУВП_1
        • Полумуфта 1.m3d
        • Шайба 10.m3d
        • Резиновая втулка.m3d
        • Втулка.m3d
        • Гайка 10,6.m3d
        • Фиксирующий винт.m3d
        • МУФТА УПРУГАЯ ВТУЛОЧНО-ПАЛЬЦЕВАЯ.a3d
        • Полумуфта 2.m3d
        • Фиксирующее кольцо.m3d
        • Палец.m3d
      • НС-20.01.00.005 - Упор.cdw
      • НС-20.01.00.003 - Ухо.cdw
      • НС-20.01.00.005 - Упор.m3d
      • НС-20.01.00.001 - Уплотнитель.m3d
      • НС-20.01.00.002 - Прижим.cdw
      • НС-20.01.00.002 - Прижим.m3d
      • НС-20.01.05.000 - Тормозное устройство
        • НС-20.01.05.000 СБ - Тормозное устройство.a3d
        • НС-20.01.05.002 - Упор.cdw
        • НС-20.01.05.001 - Корпус.cdw
        • НС-20.01.05.001 - Корпус.m3d
        • НС-20.01.05.000 СБ - Тормозное устройство.cdw
        • НС-20.01.05.002 - Упор.m3d
        • НС-20.01.05.000 - Тормозное устройство.spw
      • НС-20.01.06.000 - Переход
        • НС-20.01.06.000 СБ - Переход.cdw
        • НС-20.01.06.002 - Фланец.m3d
        • НС-20.01.06.002 - Фланец.cdw
        • НС-20.01.06.000 СБ - Переход.a3d
        • НС-20.01.06.001 - Обечайка.cdw
        • Патрубок переходный.m3d
        • НС-20.01.06.000 - Переход.spw
        • НС-20.01.06.001 - Обечайка.m3d
        • НС-20.01.06.003 - Фланец взрывоотвода.cdw
        • НС-20.01.06.003 - Фланец взрывоотвода.m3d
      • НС-20.01.04.000 - Крышка левая
        • НС-20.01.04.000 - Крышка левая.cdw
        • НС-20.01.04.003 - Стенка верхняя.m3d
        • НС-20.01.04.002 - Стенка правая.m3d
        • НС-20.01.04.001 - Стенка левая.cdw
        • НС-20.01.04.000 - Крышка левая.spw
        • НС-20.01.04.002 - Стенка правая.cdw
        • НС-20.01.04.003 - Стенка верхняя.cdw
        • НС-20.01.04.000 СБ - Крышка левая.a3d
        • НС-20.01.04.001 - Стенка левая.m3d
      • НС-20.01.03.000 - Крышка правая
        • НС-20.01.03.006 - Пластина.m3d
        • НС-20.01.03.001 - Стенка левая.m3d
        • НС-20.01.03.000 СБ - Крышка правая.cdw
        • НС-20.01.03.005 - Стенка правая.m3d
        • НС-20.01.03.004 - Проставка.cdw
        • НС-20.01.03.002 - Стенка передняя.cdw
        • НС-20.01.03.003 - Стенка верхняя.m3d
        • НС-20.01.03.000 - Крышка правая.spw
        • НС-20.01.03.000 СБ - Крышка правая.a3d
        • НС-20.01.03.004 - Проставка.m3d
        • НС-20.01.03.002 - Стенка передняя.m3d
        • НС-20.01.03.001 - Стенка левая.cdw
        • НС-20.01.03.003 - Стенка верхняя.cdw
        • НС-20.01.03.005 - Стенка правая.cdw
      • НС-20.01.00.004 - Кожух.cdw
      • НС-20.01.00.000 - Головка.spw
      • НС-20.01.01.000 - Корпус
        • НС-20.02.00.000 СБ - Башмак.cdw
        • НС-20.01.01.010 - Стекло смотровое.cdw
        • НС-20.01.01.010 - Стекло смотровое.m3d
        • НС-20.01.01.007 - Крышка.cdw
        • НС-20.01.01.200 - Левый опорный узел
          • НС-20.01.01.201 - Стенка.cdw
          • НС-20.01.01.200 СБ - Левый опорный узел.a3d
          • НС-20.01.01.202 - Плита.cdw
          • НС-20.01.01.200 СБ - Левый опорный узел.cdw
          • НС-20.01.01.202 - Плита.m3d
          • НС-20.01.01.203 - Платик.m3d
          • НС-20.01.01.200 - Левый опорный узел.spw
          • НС-20.01.01.201 - Стенка.m3d
        • НС-20.01.01.000 СБ - Корпус.a3d
        • НС-20.01.01.002 - Стенка левая.cdw
        • НС-20.01.01.004 - Стенка задняя.cdw
        • НС-20.01.01.007 - Крышка.m3d
        • НС-20.01.01.000 - Корпус.spw
        • НС-20.01.01.100 - Правый опорный узел
          • НС-20.01.01.104 - Платик опорный.m3d
          • НС-20.01.01.100 СБ - Правый опорный узел.a3d
          • НС-20.01.01.101 - Стенка боковая.cdw
          • НС-20.01.01.103 - Плита подмоторная.m3d
          • НС-20.01.01.000 СБ - Правый опорный узел.cdw
          • НС-20.01.01.100 - Правый опорный узел.spw
          • НС-20.01.01.102 - Плита подшипника.cdw
          • НС-20.01.01.102 - Плита подшипника.m3d
          • НС-20.01.01.101 - Стенка боковая.m3d
        • НС-20.01.01.008 - Пластина.m3d
        • НС-20.01.01.003 - Стенка передняя.cdw
        • НС-20.01.01.001 - Стенка правая.m3d
        • НС-20.01.01.006 - Подкладной элемент.cdw
        • НС-20.01.01.004 - Стенка задняя.m3d
        • НС-20.01.01.003 - Стенка передняя.m3d
        • НС-20.01.01.002 - Стенка левая.m3d
        • НС-20.01.01.001 - Стенка правая.cdw
        • НС-20.01.01.005 - Ребро жесткости.m3d
        • НС-20.01.01.009 - Козырек.m3d
        • НС-20.01.01.000 СБ - Корпус.cdw
        • НС-20.01.01.009 - Козырек.cdw
        • НС-20.01.01.008 - Пластина.cdw
        • НС-20.01.01.006 - Подкладной элемент.m3d
      • _PKD_1390_12,27_TMA_L_MOTOR__100L-4A__2__M2.3d.igs
        • _PKD_1390_12,27_TMA_L_MOTOR__100L-4A__2__M2.3d.m3d
      • НС-20.01.02.000 - Барабан
        • НС-20.01.02.000 СБ - Барабан.a3d
        • НС-20.01.02.001 - Обод.m3d
        • НС-20.01.02.004 - Вал.m3d
        • НС-20.01.02.003 - Втулка.m3d
        • НС-20.01.02.000 - Барабан.spw
        • НС-20.01.02.000 СБ - Барабан.cdw
        • НС-20.01.02.004 - Вал.cdw
        • НС-20.01.02.003 - Втулка.cdw
        • НС-20.01.02.001 - Обод.cdw
        • НС-20.01.02.002 - Диск.m3d
        • НС-20.01.02.002 - Диск.cdw
      • НС-20.01.00.000 СБ - Головка.a3d
      • НС-20.01.00.004 - Кожух.m3d
      • НС-20.01.07.000 - Корпус подшипника
        • НС-20.01.07.002 - Крышка.cdw
        • НС-20.01.07.000 СБ - Корпус подшипника.a3d
        • НС-20.01.07.000 СБ - Корпус подшипника.cdw
        • НС-20.01.07.001 - Основание.cdw
        • НС-20.01.07.002 - Крышка.m3d
        • НС-20.01.07.000 - Корпус подшипника.spw
        • НС-20.01.07.001 - Основание.m3d
    • НС-20.00.00.000 СБ - Нория.stp
    • Превью.JPG
    • НС-20.03.00.000 - Труба норийная
      • НС-20.03.00.000 - Труба норийная.spw
      • НС-20.03.00.001 - Фланец.cdw
      • НС-20.03.00.003 - Крышка.m3d
      • НС-20.03.00.002 - Стенка.cdw
      • НС-20.03.00.000 СБ - Труба норийная.a3d
      • НС-20.03.00.002 - Стенка.m3d
      • НС-20.03.00.005 - Смотровое окно.cdw
      • НС-20.03.00.005 - Смотровое стекло.m3d
      • НС-20.03.00.001 - Фланец.m3d
      • НС-20.03.00.000 СБ - Труба норийная.cdw
      • НС-20.03.00.003 - Крышка.cdw
      • НС-20.03.00.004 - Подкладка.m3d
      • НС-20.03.00.004 - Подкладка.cdw
    • НС-20.00.00.000 СБ - Нория.cdw
    • НС-20.02.00.000 - Башмак
      • НС-20.02.03.000 - Приемник
        • НС-20.02.03.002 - Короб.cdw
        • НС-20.02.03.001 - Фланец.cdw
        • НС-20.02.03.002 - Короб.m3d
        • НС-20.02.03.000 - Приемник.spw
        • НС-20.02.03.003 - Фланец.m3d
        • НС-20.02.03.000 СБ - Приемник.cdw
        • НС-20.02.03.003 - Фланец.cdw
        • НС-20.02.03.001 - Фланец.m3d
        • НС-20.02.03.000 СБ - Приемник.a3d
      • НС-20.02.00.002 - Фланец.m3d
      • НС-20.02.01.010 - Ось.m3d
      • НС-20.02.01.012 - Задвижка.m3d
      • НС-20.02.01.000 - Натяжитель
        • НС-20.02.01.003 - Плита.m3d
        • НС-20.02.01.002 - Косынка.cdw
        • НС-20.02.01.001 - Плита скользящая.m3d
        • НС-20.02.01.003 - Плита.cdw
        • НС-20.02.01.001 - Плита скользящая.cdw
        • НС-20.02.01.000 - Натяжитель.spw
        • НС-20.02.01.000 СБ - Натяжитель.a3d
        • НС-20.02.01.002 - Косынка.m3d
        • НС-20.02.01.000 СБ - Натяжитель.cdw
      • НС-20.02.01.008 - Крышка.m3d
      • НС-20.02.01.006 - Плита.m3d
      • НС-20.02.00.002 - Фланец.cdw
      • snr_ucf212_0.m3d
      • НС-20.02.00.003 - Крышка.m3d
      • НС-20.02.00.001 - Стенка боковая.cdw
      • НС-20.02.01.013 - Крышка.cdw
      • НС-20.02.00.005 - Направляющая.m3d
      • НС-20.02.00.004 - Уголок.m3d
      • НС-20.02.01.006 - Плита.cdw
      • НС-20.02.01.009 - Ролик 80101.m3d
      • НС-20.02.00.000 СБ - Башмак.a3d
      • НС-20.02.00.003 - Крышка.cdw
      • НС-20.02.00.004 - Уголок.cdw
      • НС-20.02.02.000 - Барабан
        • НС-20.02.02.001 - Вал.cdw
        • НС-20.02.02.000 - Барабан.spw
        • НС-20.02.02.001 - Вал.m3d
        • НС-20.02.02.000 СБ - Барабан.a3d
        • НС-20.02.02.000 СБ - Барабан.cdw
      • НС-20.02.00.005 - Направляющая.cdw
      • НС-20.02.01.012 - Задвижка.cdw
      • НС-20.02.01.011 - Направляющая.cdw
      • НС-20.02.00.000 - Башмак.spw
      • НС-20.02.01.007 - Вал.m3d
      • НС-20.02.01.009 - Ролик.cdw
      • НС-20.02.01.011 - Направляющая.m3d
      • НС-20.02.01.010 - Ось.cdw
      • НС-20.02.01.007 - Вал.cdw
      • НС-20.02.00.001 - Стенка боковая.m3d
      • НС-20.02.01.013 - Крышка.m3d
    • Транспортирующая лента
      • Ковш.m3d
      • Транспортирующая лента.a3d
      • Лента.m3d
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
