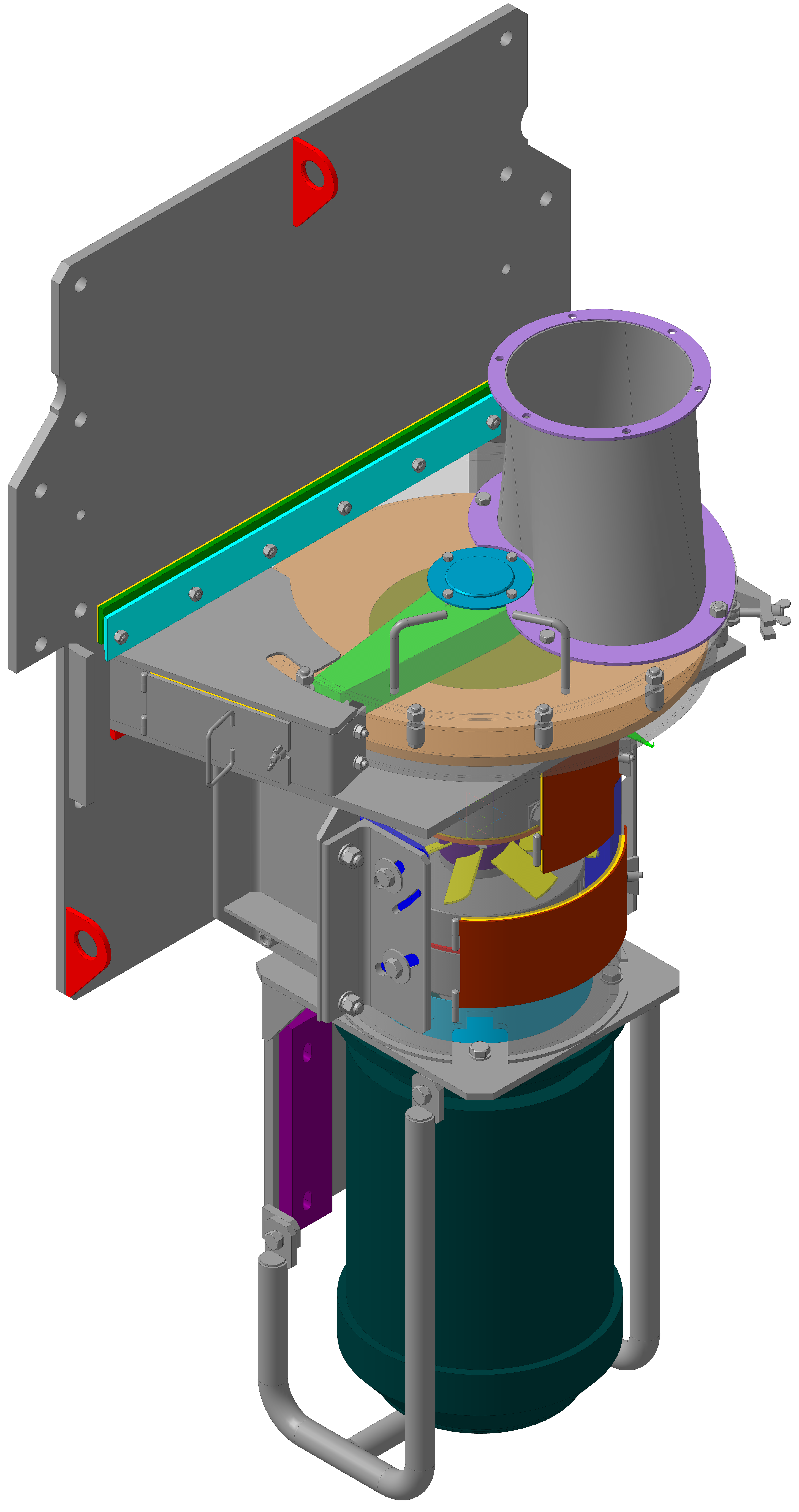

Питатель роторный забрасывающий ПРЗ-1

Питатель роторный забрасывающий ПРЗ-1 предназначен для подачи бикарбоната натрия в барабан содовой печи. Электродвигатель АИР 180М6У3 IM 3031, IP54 показан условно!!!
Зазор между корпусом и ротором (мм) регулируется сменой регулировочных пластин соответствующего типоразмера (S1*, S2*, S3*, S4*, S5*, S10*). В модели ни одна из этих пластин не представлена!!!
Техническая характеристика питателя:
1. Производительность по влажному бикарбонату натрия, т/ч: 18;
2. Диаметр описанной окружности ротора, мм: 600;
3. Привод:
3.1 Электродвигатель АИР 180М6 IM3031 или АИР 180М6 IM1081;
3.2 мощность, кВт: 18,5;
3.3 частота вращения, об/мин: 1000;
4. Начальная скорость продукта на выходе из питателя, м/с: 30;
5. Дальность забрасывания, м: 4...15;
6. Диапазон изменения положения питателя вокруг продольной оси барабана содовой печи по часовой и против часовой стрелке, град.: 10;
7. Максимальный угол подъема(опускания) траектории заброса продукта выше(ниже) линии горизонта, град.: 5;
8. Габариты:
длина, мм: 2030;
ширина, мм: 1042;
высота, мм: 680.

Состав: 3D сборка без истории построения Язык документа

Софт: STEP / IGES 203

Просмотр файлов
Питатель роторный забрасывающий ПРЗ-1.stp
