Питатель винтовой Ф 159

Производительность питателя 72 л/мин
Длинна 1010 мм.
Мотор-редуктор FA-37/GДТ 80№4 0.75кВт 67об/мин

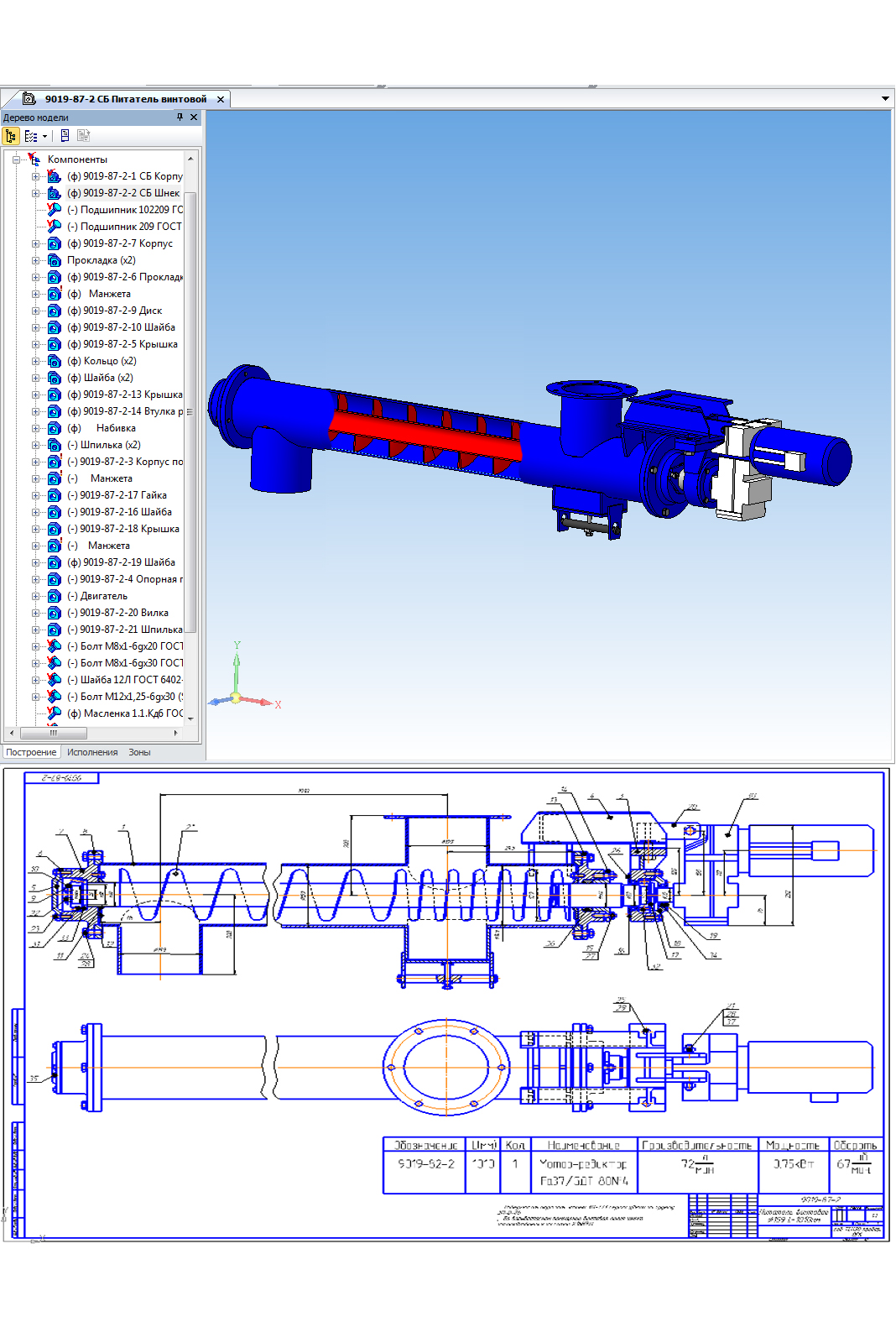

Состав: Сборка, 4 подсборки, Деталировка (30 деталей), 3D модель

Софт: КОМПАС-3D 15,1

Файлы:

9019-87-2 (Ф 159)/

9019-87-2 (Ф 159)/2D/

9019-87-2 (Ф 159)/2D/9019-87-2-1 СБ/

9019-87-2 (Ф 159)/2D/9019-87-2-1 СБ/9019-87-2-1-5 Рамка.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-1 СБ/9019-87-2-1-2 Труба.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-1 СБ/9019-87-2-1-7 Палец.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-1 СБ/9019-87-2-1-6 Пластина.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-1 СБ/9019-87-2-1-8 Крышка.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-1 СБ/9019-87-2-1-1 Фланец.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-1 СБ/9019-87-2-1 СБ Корпус.spw

9019-87-2 (Ф 159)/2D/9019-87-2-1 СБ/9019-87-2-1 СБ Корпус.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-1 СБ/9019-87-2-1-3 Фланец.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-1 СБ/9019-87-2-1-4 Патрубок.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-18 Крышка.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-20 Вилка.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-12 Шайба.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-2 СБ/

9019-87-2 (Ф 159)/2D/9019-87-2-2 СБ/9019-87-2-2-1 Буш.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-2 СБ/9019-87-2-2 СБ Шнек.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-2 СБ/9019-87-2-2-5 Труба.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-2 СБ/9019-87-2-2-2 Лопасть.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-2 СБ/9019-87-2-2-4 Буш.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-2 СБ/9019-87-2-2-3 Лопасть.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-2 СБ/9019-87-2-2 СБ Шнек.spw

9019-87-2 (Ф 159)/2D/9019-87-2-9 Диск.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-6 Прокладка.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-21 Шпилька.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-19 Шайба.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-8 Прокладка.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-14 Втулка распорная.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-15 Шпилька.cdw

9019-87-2 (Ф 159)/2D/9019-87-2 Питатель винтовой.spw

9019-87-2 (Ф 159)/2D/9019-87-2-13 Крышка.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-4 СБ/

9019-87-2 (Ф 159)/2D/9019-87-2-4 СБ/9019-87-2-4 СБ Опорная площадка.spw

9019-87-2 (Ф 159)/2D/9019-87-2-4 СБ/9019-87-2-4 СБ.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-10 Шайба.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-11 Кольцо.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-5 Крышка.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-16 Шайба.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-3 СБ/

9019-87-2 (Ф 159)/2D/9019-87-2-3 СБ/9019-87-2-3 СБ Корпус подшипника.spw

9019-87-2 (Ф 159)/2D/9019-87-2-3 СБ/9019-87-2-3 СБ Корпус подшипника.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-17 Гайка.cdw

9019-87-2 (Ф 159)/2D/9019-87-2-7 Корпус.cdw

9019-87-2 (Ф 159)/2D/9019-87-2 СБ Питатель винтовой.cdw

9019-87-2 (Ф 159)/3D/

9019-87-2 (Ф 159)/3D/9019-87-2 СБ Питатель винтовой.a3d

9019-87-2 (Ф 159)/3D/9019-87-2 СБ Питатель винтовой.spw

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/9019-87-2-1-1 Фланец.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/9019-87-2-1-4 Патрубок (170мм).m3d

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/9019-87-2-1 СБ Корпус.a3d

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/9019-87-2-1-7 Палец.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/9019-87-2-1-2 Труба.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/Стандартные/

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/Стандартные/Резина прокладочная.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/9019-87-2-1-8 Крышка.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/9019-87-2-1-6 Пластина.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/9019-87-2-1-5 Рамка.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/9019-87-2-1-4 Патрубок (167мм).m3d

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/9019-87-2-1-3 Фланец.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-1 СБ/9019-87-2-1 СБ Корпус.spw

9019-87-2 (Ф 159)/3D/9019-87-2-19 Шайба.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-16 Шайба.m3d

9019-87-2 (Ф 159)/3D/real_time_9019-87-2 СБ Питатель винтовой2.jpg

9019-87-2 (Ф 159)/3D/9019-87-2-5 Крышка.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-10 Шайба.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-2 СБ/

9019-87-2 (Ф 159)/3D/9019-87-2-2 СБ/9019-87-2-2-2 Лопасть.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-2 СБ/9019-87-2-2 СБ Шнек.a3d

9019-87-2 (Ф 159)/3D/9019-87-2-2 СБ/9019-87-2-2-5 Труба.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-2 СБ/9019-87-2-2-1 Буш.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-2 СБ/9019-87-2-2-4 Буш.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-2 СБ/9019-87-2-2-3 Лопасть.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-2 СБ/9019-87-2-2 СБ Шнек.spw

9019-87-2 (Ф 159)/3D/9019-87-2-15 Шпилька.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-8 Прокладка.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-9 Диск.m3d

9019-87-2 (Ф 159)/3D/Стандартные/

9019-87-2 (Ф 159)/3D/Стандартные/Набивка.m3d

9019-87-2 (Ф 159)/3D/Стандартные/Манжета.m3d

9019-87-2 (Ф 159)/3D/Стандартные/Манжета 2.m3d

9019-87-2 (Ф 159)/3D/Стандартные/Двигатель.m3d

9019-87-2 (Ф 159)/3D/Стандартные/Манжета3.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-17 Гайка.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-14 Втулка распорная.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-7 Корпус.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-13 Крышка.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-4 СБ/

9019-87-2 (Ф 159)/3D/9019-87-2-4 СБ/9019-87-2-4 СБ.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-21 Шпилька.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-11 Кольцо.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-3 СБ/

9019-87-2 (Ф 159)/3D/9019-87-2-3 СБ/9019-87-2-3 СБ Корпус подшипника.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-18 Крышка.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-20 Вилка.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-12 Шайба.m3d

9019-87-2 (Ф 159)/3D/9019-87-2-6 Прокладка.m3d
