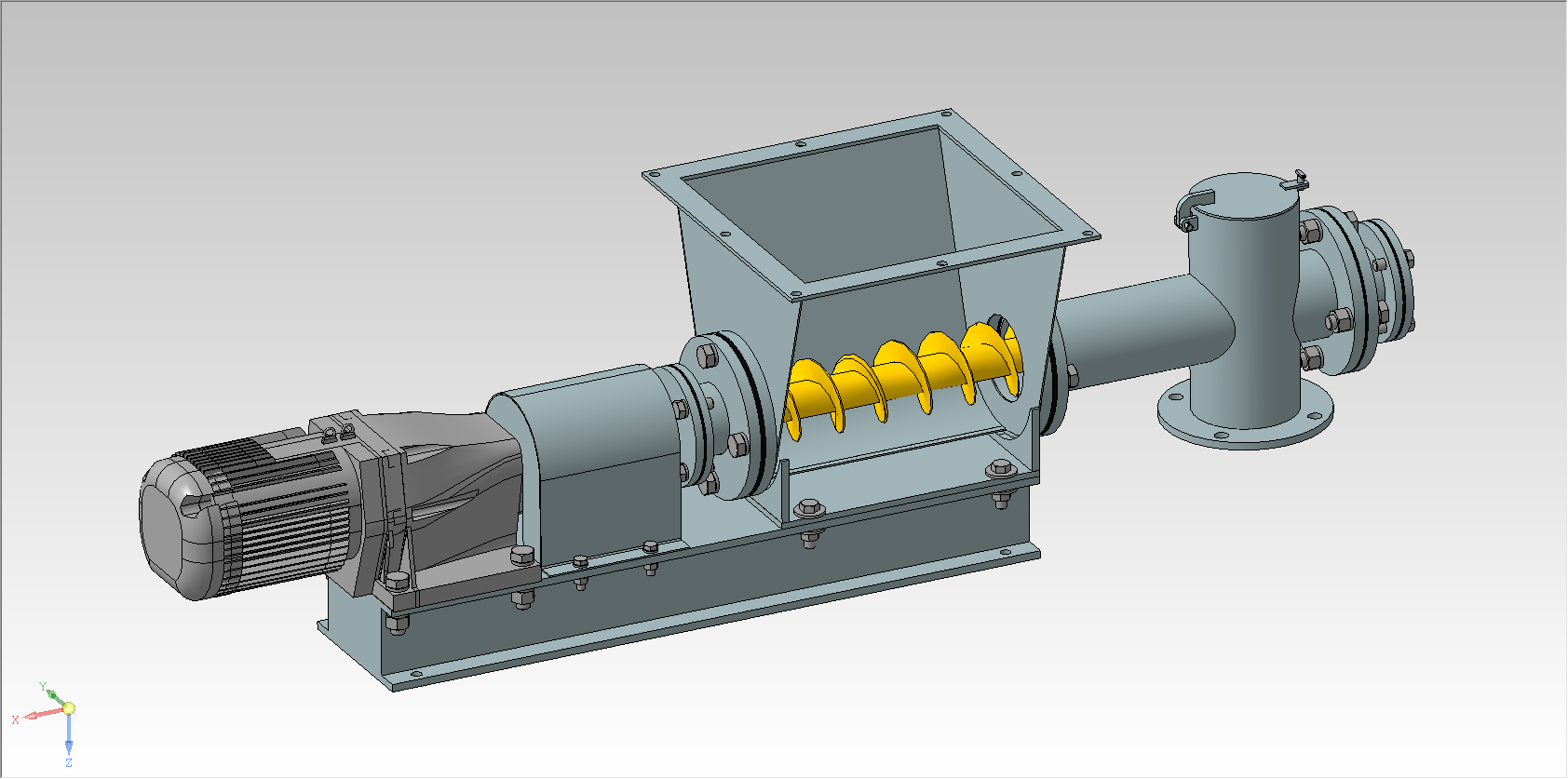

Шнековый питатель 420х1730

Винтовые (шнековые) питатели представляют собой аппараты, в которых груз перемещается волочением по неподвижному желобу вращающимися лопастями винта. Питатели предназначены для выпуска из бункера и подачи сыпучих продуктов в различные технологические аппараты: весовые дозаторы, смесители, промежуточные емкости и т.д. Винтовой питатель (шнек) занимает прочное место во многих отраслях промышленности благодаря простой конструкции, компактности и экономичности.
Винтовые (шнековые) питатели состоят из желоба, винта (шнека), подшипниковых опор и привода. Вращение винта осуществляется посредством червячного мотор-редуктора.
Винтовые (шнековые) питатели при необходимости могут иметь регулируемую производительность, осуществляемую посредством частотных преобразователей.

3D Сборка без историей построения, чертежи PDF, файлы для лазера,
Габариты: 420 х 1730 мм
Диаметр шнека: 100 мм
Рабочая длина шнека: 1069 мм
Производительность 20-5000 кг/час

Состав: 3D Сборка без историей построения, чертежи PDF, файлы для лазера

Софт: STEP / IGES 16

Сайт: www

Файлы:

DXF_на плазму/ПШ-1011101_Пластина.dxf

DXF_на плазму/ПШ-1011102_Пластина - 2 шт.dxf

DXF_на плазму/ПШ-1012101_Верхняя пластина.dxf

DXF_на плазму/ПШ-1012102_Боковая пластина - 2 шт.dxf

DXF_на плазму/ПШ-1012103_Пластина.dxf

DXF_на плазму/ПШ-1020101_Фланец.dxf

DXF_на плазму/ПШ-1020103_Фланец.dxf

DXF_на плазму/ПШ-1032102_Фланец.dxf

DXF_на плазму/ПШ-1032103_Пластина - 2 шт.dxf

DXF_на плазму/ПШ-1032104_Пластина.dxf

DXF_на плазму/ПШ-1032110_Крышка.dxf

DXF_на плазму/ПШ-1032111_Пластина.dxf

DXF_на плазму/ПШ-1032112_Пластина.dxf

DXF_на плазму/ПШ-1040101_Пластина.dxf

DXF_на плазму/ПШ-1040102_Пластина.dxf

STP/ПШ-0001010.stp

Чертежи PDF/ПШ-0001010 СБ_Питатель шнековый.pdf

Чертежи PDF/ПШ-0001010 СП_Питатель шнековый.pdf

Чертежи PDF/ПШ-1010100 СБ_Короб в сборе с опорой.pdf

Чертежи PDF/ПШ-1011100 СБ_Подставка в сборе.pdf

Чертежи PDF/ПШ-1011101_Пластина.pdf

Чертежи PDF/ПШ-1011102_Пластина.pdf

Чертежи PDF/ПШ-1012100_Короб.pdf

Чертежи PDF/ПШ-1012101_Верхняя пластина.pdf

Чертежи PDF/ПШ-1012102_Боковая пластина.pdf

Чертежи PDF/ПШ-1012103_Пластина.pdf

Чертежи PDF/ПШ-1012104_Фланец стальной приварной d100.pdf

Чертежи PDF/ПШ-1020100 СБ_Переходник в сборе.pdf

Чертежи PDF/ПШ-1020100 СП_Переходник в сборе.pdf

Чертежи PDF/ПШ-1020101_Фланец.pdf

Чертежи PDF/ПШ-1020102_Труба.pdf

Чертежи PDF/ПШ-1020103_Фланец.pdf

Чертежи PDF/ПШ-1030100 СБ_Система выгрузки.pdf

Чертежи PDF/ПШ-1030100 СП_Система выгрузки.pdf

Чертежи PDF/ПШ-1030101_Труба.pdf

Чертежи PDF/ПШ-1030102_Труба.pdf

Чертежи PDF/ПШ-1030103 СБ_Выгрузка в сборе.pdf

Чертежи PDF/ПШ-1030103 СП_Выгрузка в сборе.pdf

Чертежи PDF/ПШ-1030104 СБ_Крышка в сборе.pdf

Чертежи PDF/ПШ-1030104 СП_Крышка в сборе.pdf

Чертежи PDF/ПШ-1030105_Пробка.pdf

Чертежи PDF/ПШ-1032101_Труба.pdf

Чертежи PDF/ПШ-1032102_Фланец.pdf

Чертежи PDF/ПШ-1032103_Пластина.pdf

Чертежи PDF/ПШ-1032104_Пластина.pdf

Чертежи PDF/ПШ-1032110_Крышка.pdf

Чертежи PDF/ПШ-1032111_Пластина.pdf

Чертежи PDF/ПШ-1032112_Пластина.pdf

Чертежи PDF/ПШ-1040100_Крышка в сборе.pdf

Чертежи PDF/ПШ-1040101_Пластина.pdf

Чертежи PDF/ПШ-1040102_Пластина.pdf

Чертежи PDF/ПШ-1121201_Опора.pdf

Чертежи PDF/ПШ-1121202_Крышка подшипника.pdf

Чертежи PDF/ПШ-1121203_Крышка подшипника.pdf

Чертежи PDF/ПШ-1121204_Шнек.pdf

Чертежи PDF/ПШ-1121205_Муфта фланцевая 400-42-11-У3.pdf

Чертежи PDF/ПШ-1121206_Прокладка.pdf

Чертежи PDF/ПШ-1121207_Прокладка.pdf

Чертежи PDF/ПШ-1121208_Кольцо.pdf

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
