Питатель шнековый 300х1500

0
5
382
4
0
100

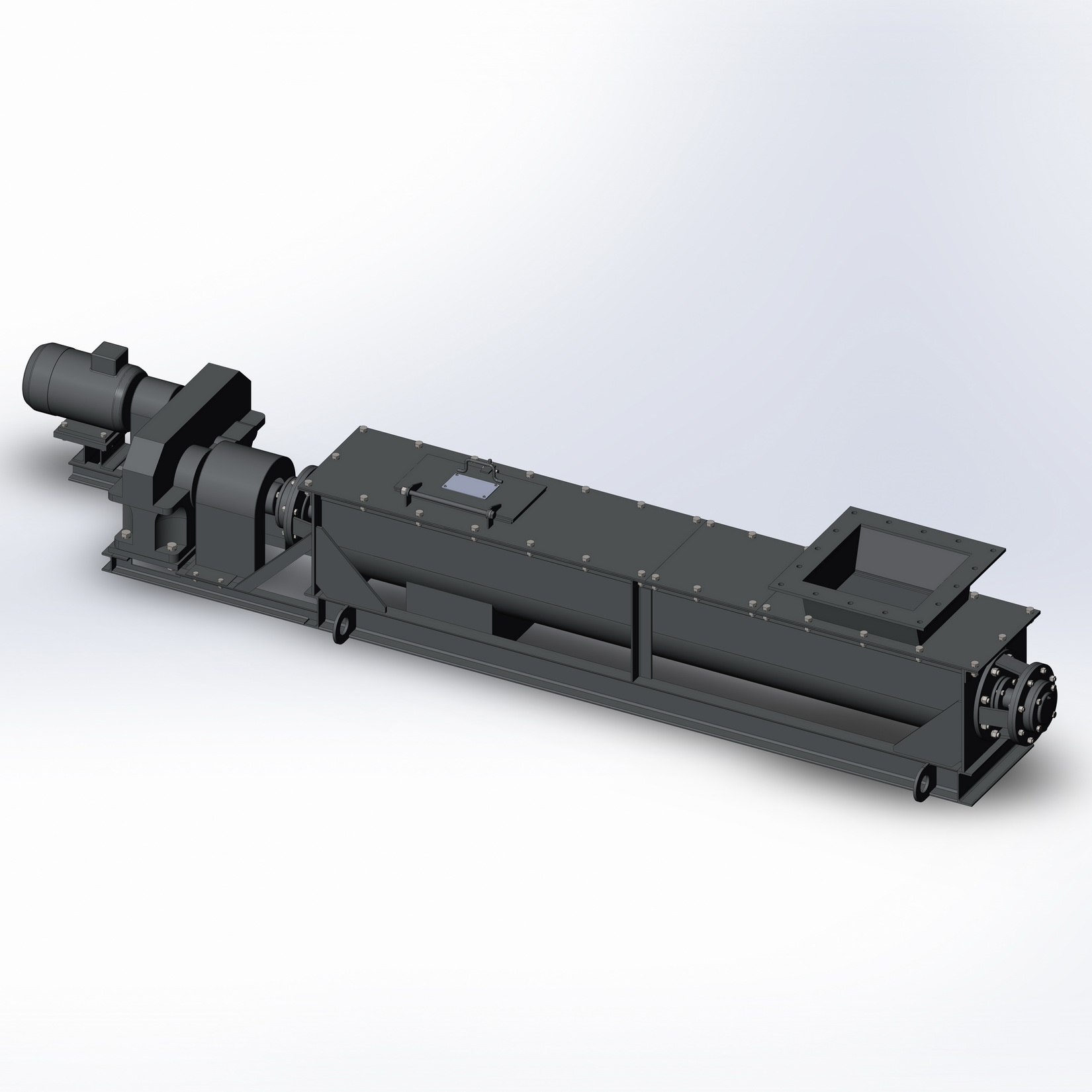

3D модель Питатель шнековый 300х1500

3D Сборка питатель шнековый:
Габариты: 300х1500.
Диаметр шнека: 300 мм.
Рабочая длина шнека: 1500 мм.

3D Модели d300 питатель шнек шнековый
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK
Сообщить о проблеме
Автор
user-avatar Михаил Машенцов
Дата
30.09.2021
Язык
Русский
Состав
3D сборка
Софт
SolidWorks 2013 Как открыть?
Содержимое архива
  • Hex Bolt 7798_gost_Болт M16-8gx40.88.05 ГОСТ 7798-70.sldprt
  • 1016-01-01-008 - Основание.sldprt
  • 1016-08-001 - Стенка.sldprt
  • 1016-00-014 - Полумуфта.sldprt
  • 1016-00-020 - Шпонка.sldprt
  • 1016-01-01-007 - Основание.sldprt
  • 1Ц2У-200-31,5-12-У1.sldprt
  • 1016-06-003 - Пластина.sldprt
  • 1016-01-02-004 - Уголок_2-1.sldprt
  • SC GOST 1491_gost_Винт A.M5x6 ГОСТ 1491-80.sldprt
  • Hex Bolt 7798_gost_Болт M12-8gx55.88.05 ГОСТ 7798-70.sldprt
  • 1016-06-007 - Вилка.sldprt
  • 1016-06-01-002 - Пластина.sldprt
  • 1016-09-003 - Опора.sldprt
  • Hex Nut 5915_gost_Гайка M20-7H.5.05 ГОСТ 5915-70.sldprt
  • 1016-00-027 - Плита.sldprt
  • 1016-02-005 - Виток отбойный.sldprt
  • 1016-01-005 - Ребро.sldprt
  • 1016-00-012 - Полумуфта.sldprt
  • 1016-01-01-005 - Основание.sldprt
  • 1016-06-01-001 - Крышка люка.sldprt
  • 1016-03-003 - Ребро.sldprt
  • Bear 8338_200_gost_Подшипник 212 ГОСТ 8338-75.sldprt
  • 1016-01-02-004 - Уголок_2.sldprt
  • Шпонка^1016-00-000 - Питатель шнековый.sldprt
  • 1016-00-019 - Шнур.sldprt
  • 1016-00-023 - Шайба.sldprt
  • Washer 6402_3_gost_Шайба 16 65Г 05 ГОСТ 6402-70.sldprt
  • Washer 6402_3_gost_Шайба 12 65Г 05 ГОСТ 6402-70.sldprt
  • 1016-00-004 - Втулка нажимная.sldprt
  • 1016-00-015 - Полумуфта.sldprt
  • Масленка 1.2 кд 6 ГОСТ 19853-74.sldprt
  • 1016-01-02-004 - Уголок-1.sldprt
  • 1016-01-01-005 - Основание_-02.sldprt
  • 1016-01-01-003 - Направляющая.sldprt
  • 1016-02-004 - Цапфа левая.sldprt
  • Hex Bolt 7798_gost_Болт M16-8gx50.88.05 ГОСТ 7798-70.sldprt
  • 1016-05-002 - Стенка.sldprt
  • Hex Bolt 7798_gost_Болт M16-8gx70.88.05 ГОСТ 7798-70.sldprt
  • 1016-02-003 - Цапфа правая.sldprt
  • 1016-01-01-001 - Опора_-01.sldprt
  • 1016-07-000 - Фланец.sldprt
  • 1016-00-024 - Прокладка.sldprt
  • 1016-01-02-001 - Днище.sldprt
  • 1016-03-001 - Фланец.sldprt
  • 1016-05-003 - Стенка.sldprt
  • 1016-02-001 - Перо шнека.sldprt
  • 1016-03-002 - Фланец.sldprt
  • 1016-06-01-004 - Ручка.sldprt
  • Hex Nut 5915_gost_Гайка M10-7H.5.05 ГОСТ 5915-70.sldprt
  • 1016-08-002 - Крышка.sldprt
  • 1016-01-02-004 - Уголок.sldprt
  • 1016-00-028 - Прокладка.sldprt
  • Washer 11371_gost_Шайба C.16.02.Ст3.05 ГОСТ 11371-78.sldprt
  • Hex Nut 5915_gost_Гайка M16-7H.5.05 ГОСТ 5915-70.sldprt
  • 1016-01-006 - Проушина.sldprt
  • АДМ112МА6У2.sldprt
  • Hex Bolt 7798_gost_Болт M10-8gx25.88.05 ГОСТ 7798-70.sldprt
  • Hex Bolt 7798_gost_Болт M10-8gx40.88.05 ГОСТ 7798-70.sldprt
  • 1016-01-02-007 - Стенка выхода.sldprt
  • 1016-06-01-002 -01 - Пластина.sldprt
  • Washer 6402_3_gost_Шайба 20 65Г 05 ГОСТ 6402-70.sldprt
  • Hex Bolt 7798_gost_Болт M20-8gx80.88.05 ГОСТ 7798-70.sldprt
  • 1016-06-01-004 - Вилка.sldprt
  • Hex Nut 5929_gost_Гайка M48 ГОСТ 5929-70.sldprt
  • 1016-00-009 -01 - Крышка подшипника.sldprt
  • 1016-06-002 - Крышка.sldprt
  • 1016-00-018 - Втулка резиновая.sldprt
  • 1016-01-02-002 - Стенка.sldprt
  • 1016-09-002 - Крышка.sldprt
  • 1016-00-012 - Полумуфта_-01.sldprt
  • Bear 28428_1000_5_gost_Подшипник 1512 ГОСТ 28428-90.sldprt
  • 1016-08-003 - Опора.sldprt
  • 1016-01-003 -01 - Стойка_3.sldprt
  • 1016-01-01-006 - Опора.sldprt
  • 1016-09-001 - Стенка.sldprt
  • 1016-01-007 - Косынка.sldprt
  • 1016-01-01-004 - Основание.sldprt
  • Washer 11371n_gost_Шайба A.12.05 ГОСТ 11371-78.sldprt
  • 1016-00-009 - Крышка подшипника.sldprt
  • Шайба 20^1016-00-000 - Питатель шнековый.sldprt
  • Hex Nut 5915_gost_Гайка M12-7H.5.05 ГОСТ 5915-70.sldprt
  • Hex Nut 5915_gost_Гайка M16 ГОСТ 5915-70.sldprt
  • 1016-02-002 - Ось.sldprt
  • Washer 6402_3_gost_Шайба 10 65Г 05 ГОСТ 6402-70.sldprt
  • Шайба 58 ГОСТ 11872-89.sldprt
  • 1016-05-001 - Плита.sldprt
  • 1016-01-01-002 - Направляющая .sldprt
  • 1016-00-008 - Фланец.sldprt
  • 1016-00-000 - Питатель шнековый.SLDASM
  • 1016-00-017 - Палец.sldprt
  • Hex Bolt 7796_gost_Болт M8x25 ГОСТ 7796-70.sldprt
  • 1016-06-01-003 - Петля.sldprt
  • 1016-00-022 - Втулка.sldprt
  • Bear 7872_8000_3_gost_Подшипник 8312 ГОСТ 7872-89.sldprt
  • 1016-06-008 - Болт откидной.sldprt
  • 1016-00-021 - Шайба.sldprt
  • 1016-06-005 - Проушина.sldprt
  • 1016-01-01-005 - Основание_-01.sldprt
  • 1016-00-025 - Гайка.sldprt
  • Stift 3128n_gost_Штифт 30x85 ГОСТ 3128-70.sldprt
  • Washer 11371_gost_Шайба C.10.02.Ст3.05 ГОСТ 11371-78.sldprt
  • Hex Bolt 7798_gost_Болт M12-8gx45.88.05 ГОСТ 7798-70.sldprt
  • 1016-05-004 - Фланец.sldprt
  • 1016-00-026 - Плита.sldprt
  • Hex Bolt 7798_gost_Болт M12-8gx35.88.05 ГОСТ 7798-70.sldprt
  • 1016-01-01-001 - Опора.sldprt
  • 1016-01-02-003 - Стенка.sldprt
  • 1016-00-016 - Втулка.sldprt
  • 1016-00-051 - Палец.sldprt
  • 1016-06-006 - Ось.sldprt
  • 1016-01-003 - Стойка_3.sldprt
  • Washer 6402_3_gost_Шайба 8 65Г 05 ГОСТ 6402-70.sldprt
  • Шайба 48^1016-00-000 - Питатель шнековый.sldprt
  • Табличка^1016-00-000 - Питатель шнековый.sldprt
  • 1016-01-02-006 - Стенка выхода.sldprt
  • 1016-06-003 -01 - Пластина.sldprt
  • Hex Nut 5929_gost_Гайка M20 ГОСТ 5929-70.sldprt
  • 1016-00-011 - Крышка.sldprt
