Расчет и модернизация шнекового питателя

0
322
18489
21
2

СФ МЭИ
кафедра пищевая инженерия
курсовой проект по дисциплине "технологические машины и оборудование"
по теме "Расчет и модернизация шнекового дозатора"
Смоленск, 2011

Темой курсового проекта является шнековый питатель ПШМ в системе аэрозольтранспорта. С целью экономии электроэнергии модернизирован привод с редуктором в питателе.С целью экономии электроэнергии проводится модернизацию шнекового питателя на базе ПШМ. До этого конструкция привода состояла из электродвигателя и соединительной муфты. Эта конструкция морально устарела, т.к. отвечает старым требованиям и стандартам. И поэтому, предлагается установить в приводе одноступенчатый цилиндрический редуктор ЦУ-200.

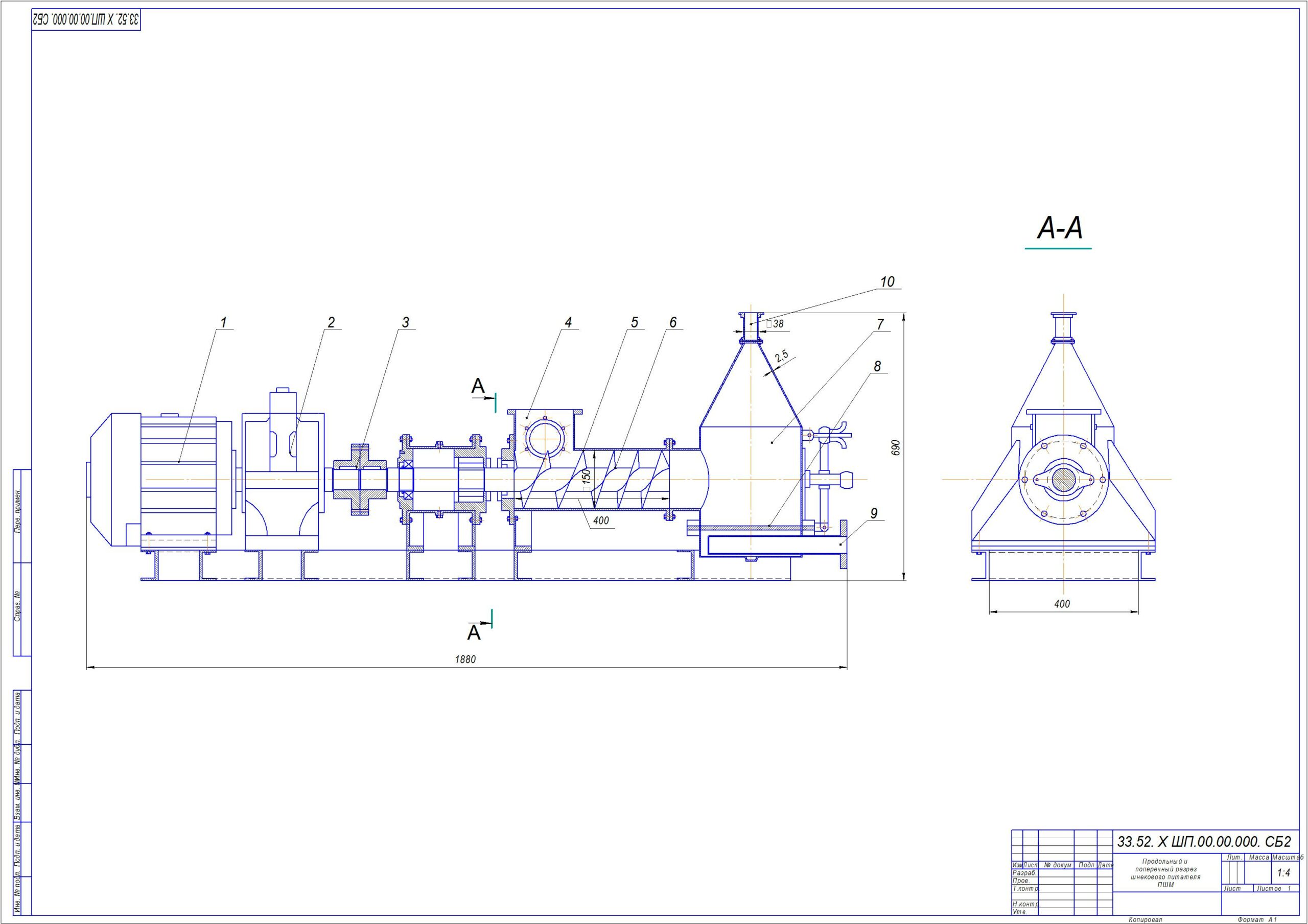

Графическая часть содержит общий вид питателя, разрезы поперечный и продольный, а также кинематику. Каждый чертеж сопровождается спецификацией.
Курсовой проект содержит 3 листа формата А1 графической части, 22 страницы пояснительной записки, содержащей 5 рисунков, 1 таблицу и 10 источников литературы.



Автор
Lida99
Дата
25.11.2013
Язык
Русский
Состав
шнековый дозатор (СБ), продольный и поперечный разрез шнекового дозатора (СБ), кинематика. спецификация. ПЗ
Софт
КОМПАС-3D 12 Как открыть?
Содержимое архива
  • вар 23
    • ВАРИАНТ 23.doc
    • компас 5 вар 23
      • Спецификация2 Вар23.spw
      • кинематика вар 23.cdw
      • Общий вид 23.cdw
      • Спецификация1 Вар23.spw
      • Спецификация кин Вар23.spw
      • разрезы.jpg
      • разрезы.cdw
    • ВАРИАНТ 23.docx
    • СОДЕРЖАНИЕ вар23.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Комментарии 2
user-avatar

Чертеж сырой (по словам руководителя), не хватает размеров, а также технической характеристики и технических требований.

user-avatar

Ваши проблемы смешные. Написать 10 строк текста требований или проставить те размеры которые ему нужны не сложно.
