БЕЛГОРОДСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНОЛОГИЧЕСКИЙ УНИВЕРСИТЕТ им. В.Г ШУХОВА
Кафедра технологических комплексов, машин и механизмов
КУРСОВОЙ ПРОЕКТ
По дисциплине: «Детали машин и основы конструирования»
На тему: Модернизация привода дискового питателя
Белгород 2016
Исходные данные: цилиндрический редуктор

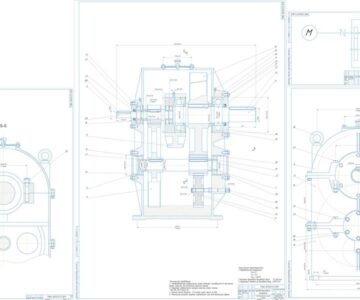

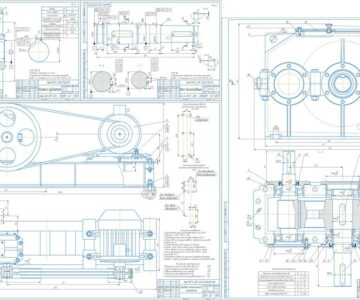

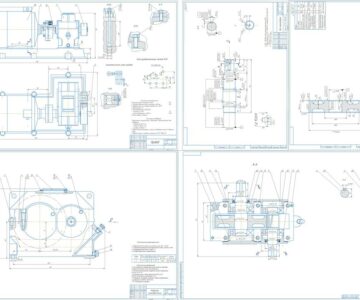

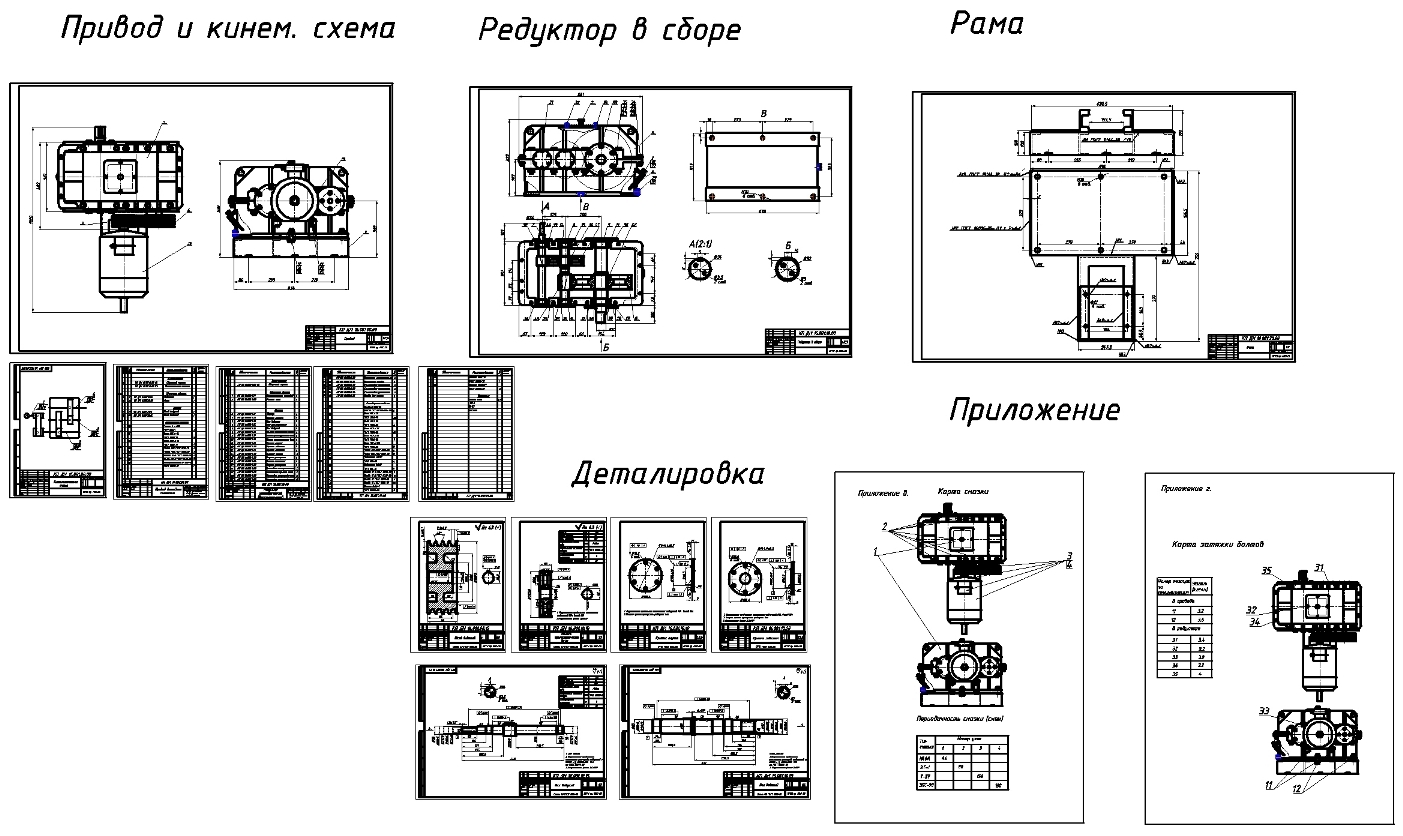

Графическая часть содержит привод и кинематическую схему, редуктор в сборе, раму, деталировку шкива ведомого, колеса промежуточного вала, крышки глухой, крышки сквозной, вала ведущего, и вала ведомого, карта смазки, карта затяжки болтов.Исходные данные для расчета: передаваемая мощность P_I=2,936 кВт; частота вращения ведущего (меньшего) шкива n_I=953об/мин; передаточное отношение u_( К)=1,61; скольжение ремня ε=0,015.
Содержание:
введение 3
1. глава 1. литературный обзор и патентный поиск 5
1.1. ЛИТЕРАТУРНЫЙ ОБЗОР 5
1.2. ПАТЕНТНЫЙ ПОИСК 8
2. глава 2. расчетная часть 9
2.1. ОСНОВНЫЕ РАСЧЕТЫ 9
2.1.1. КИНЕМАТИЧЕСКИЙ И ДИНАМИЧЕСКИЙ РАСЧЕТЫ 9
2.1.2. РАСЧЕТЫ МЕХАНИЧЕСКИХ ПЕРЕДАЧ 11
2.1.3. ПРОЕКТИРОВАНИЕ ВАЛОВ ПРИВОД 23
2.2. РАСЧЕТЫ, СВЯЗАННЫЕ С МОДЕРНИЗАЦИЕЙ 33
3. глава 3. конструкция и принцип действия модернизированного привода 34
3.1. КОНСТРУКЦИЯ МП 34
3.2. ПРИНЦИП ДЕЙСТВИЯ МП 34
4. глава 4. эксплуатация и ремонт мп 35
5. глава 5. охрана труда и техника безопасности 38
список используемой литературы 46
приложения 48
