ВЯТГУ
Кафедра электропривода и автоматизации промышленных установок
Курсовой проект по дисциплине "Детали машин"

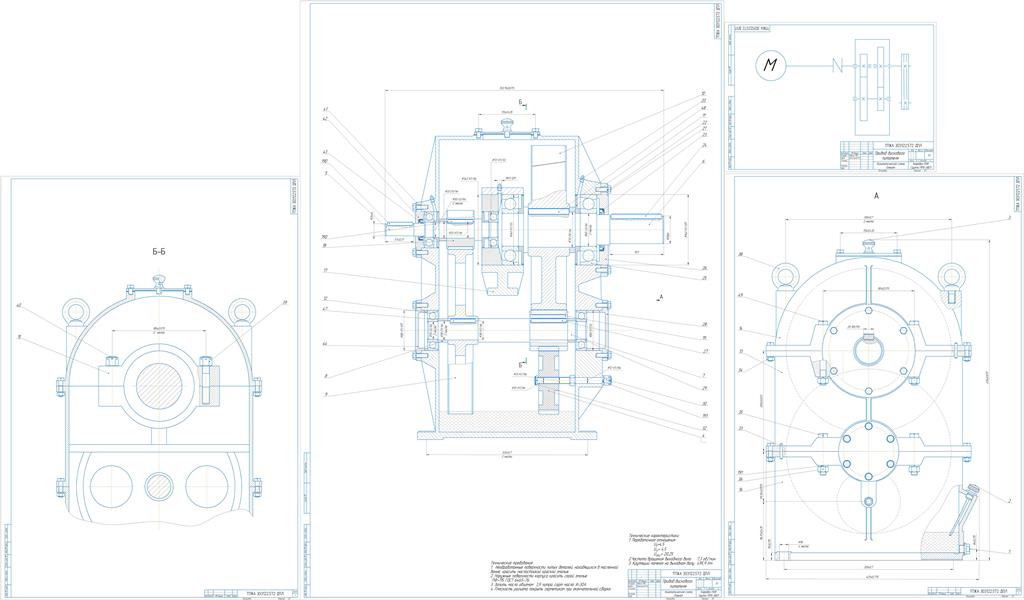

На тему: Редуктор для привода дискового питателя
Киров 2018
Из задания и кинематического расчета имеем:
ηмуф=0,99 – КПД муфты;
ηбыс.з.=0,97 – КПД цилиндрической (быстроходной) передачи;
ηтих.з.=0,97 – КПД цилиндрической (тихоходной) передачи;
ηклин.п=0,95 – КПД клиноременной передачи;
ηпод=0,991 – КПД подшипников.
U=4,5 – передаточное отношение ступени;
T2=495,9 Нм – крутящий момент на выходном валу передачи;
w2=7,3 рад/с – угловая скорость вращения на выходном валу передачи.
Срок службы передачи – Lг5 лет.
Коэффициент годовой Кгод=0,28,
коэффициент суточный Ксут=0,24.
Колеса принять косозубые.
Содержание
Введение 3
1 Кинематический расчет 4
2 Расчет зубчатой передачи 7
2.1 Расчет тихоходная передачи 7
2.2 Расчет быстроходная передачи 12
3 Расчет цепной передачи 18
3 Расчет клиноременной передачи 21
4 Проектировочный расчет валов 25
6 Проектировочный расчет (выбор) подшипников 26
7 Расчет размеров корпуса редуктора и колес 27
8 Выбор масла 29
9 Построение эпюр валов 30
10 Уточненный расчет валов. Расчет опасных сечений 33
11 Уточненный расчет подшипников 35
12 Расчет шпонок 37
13 Сборка редуктора 38
Заключение 39
Приложение А. Библиографический список 40
Приложение Б Построение эпюр валов 41
Приложение В Уточненный расчет валов. Расчет опасных сечений 42
Приложение Г Уточненный расчет подшипников 43
