Дисковый питатель Ф1000

250

Дисковый питатель Ф1000 предназначен для равномерной и непрерывной подачи невязких материалов, таких как руда, уголь, цемент, известняк, глина и другие порошкообразные, зерновидные и маленькие кусковые материалы.
Диаметр диска 1000 мм.
Скорость вращения диска 9,375 об/мин
Передаточное отношение редуктора i=40
Мощность электродвигателя 3 кВт
Число оборотов электродвигателя 1500 об/мин
Масса 1080 кг
Габаритные размеры питателя
— длина 1760
— ширина 1130
— высота 1340

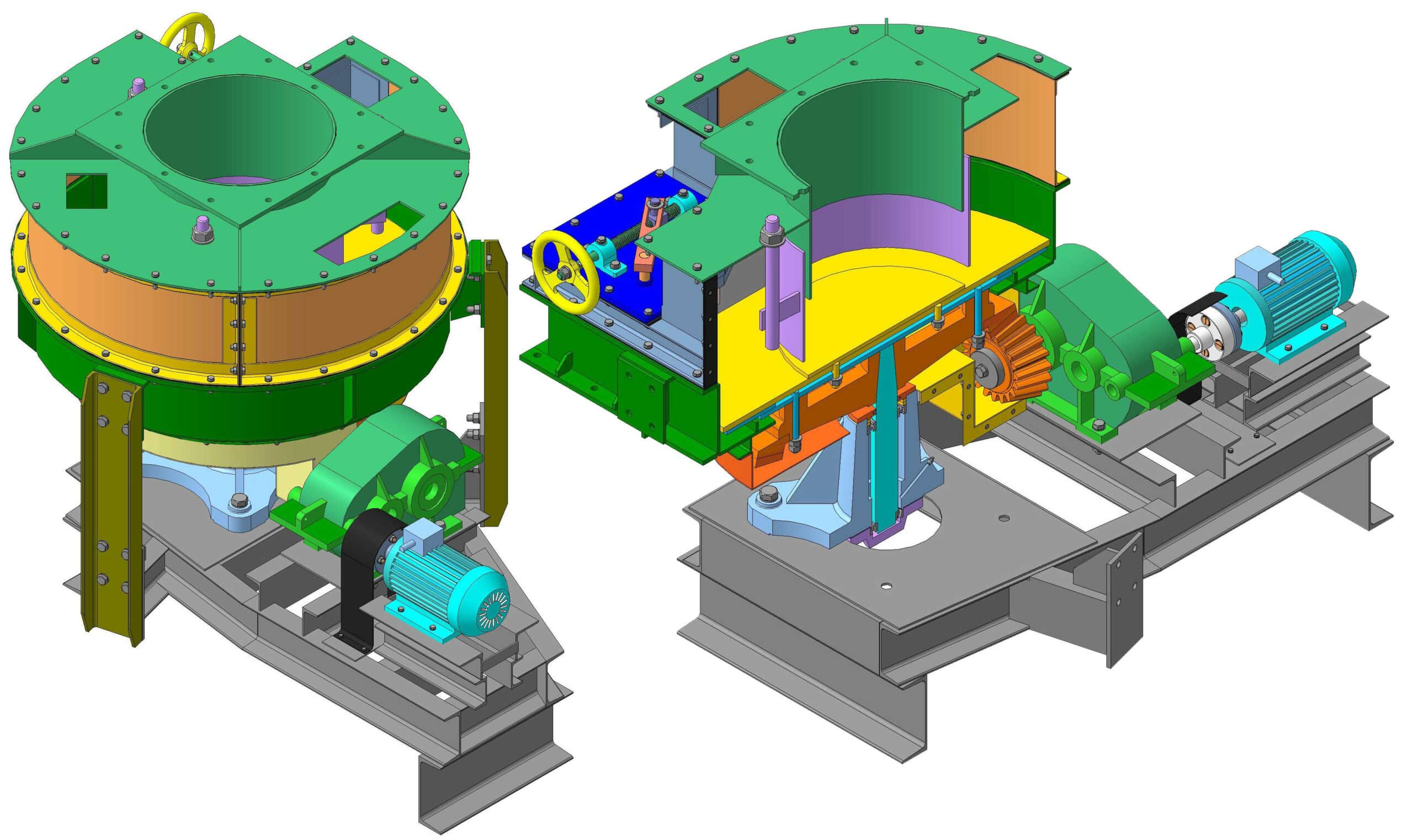

3D Модели Дисковый питатель Дисковый питатель Ф1000 питатель
