Пластинчатый конвейер для перемещения руды крупнокусковой в тяжёлых условиях на расстояние 80 метров

КФ МГТУ им. Н.Э. Баумана
Кафедра подъёмно-транспортных систем
По дисциплине: машины непрерывного транспорта
Тема: Проектирование машины непрерывного транспорта
Калуга 2020

Исходные данные: Руда крупнокусковая (α’=300мм), Насыпная масса ρ=3,5, Производительность 160, Длина участков 20-15-45, Угол наклона β=12, Условия работы- Тяжёлые.
Объектом проектирования является конструкция пластинчатого конвейера.
Цель работы – спроектировать пластинчатый конвейер для перемещения руды крупнокусковой в тяжёлых условиях на расстояние 80 метров.

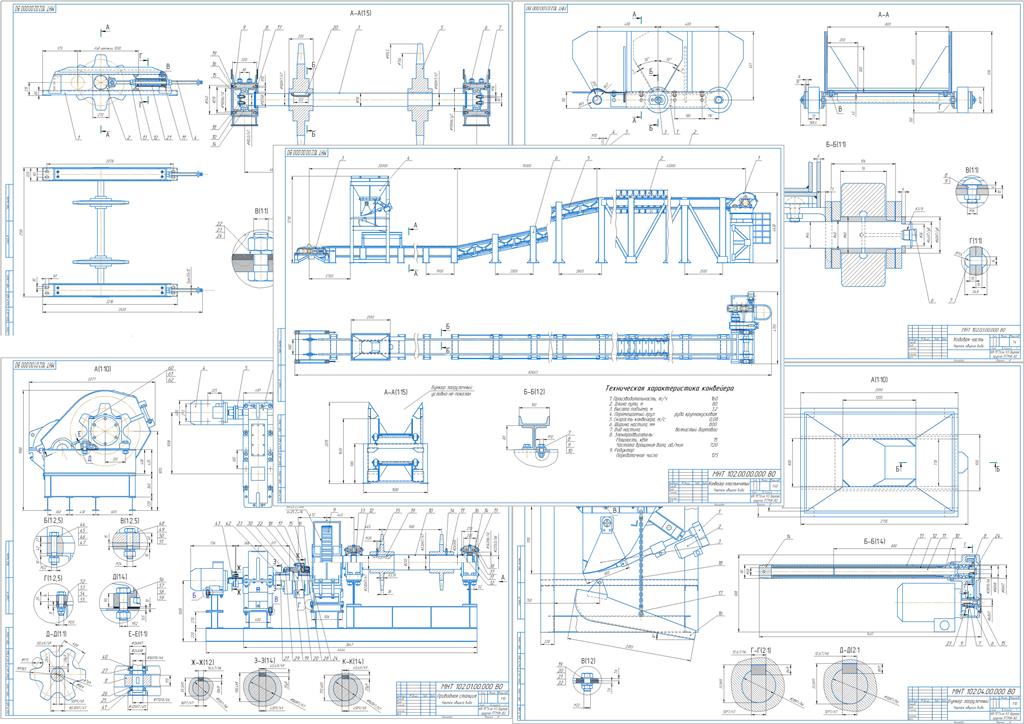

В процессе курсового проектирования была разработана конструкция приводной станции, натяжного устройства, ходовой части, загрузочного устройства, конструкция отдельных узлов конвейера, выполнен общий вид. В результате проектирования получена конструкция пластинчатого конвейера, выполнены необходимые расчеты.

Содержание:
Реферат 4
Содержание 5
Введение 6
1. Исходные данные, схема трассы
2. Определение скорости полотна и объёмной производительности
3. Выбор типа настила и определение его ширины
4. Расчёт распределённых масс
5. Тяговый расчёт
6. Определение тягового усилия на приводных звёздочках и мощности привода
7. Определение расчётного натяжения тягового элемента
8. Определение расчётного натяжения тяговой цепи и её выбор
9. Техническая характеристика привода
10. Определение мощности, крутящего момента и частоты вращения каждого вала привода
12.Описание конструкции привода
13.Расчёт открытой зубчатой передачи
14.Расчёт и подбор тормозного устройства и муфт
15.Расчёт приводного вала и подбор подшипников
16.Проверочный расчёт приводного вала
17.Расчёт шпоночных соединений
18.Расчёт оси натяжной станции
19.Расчёт натяжной станции
20.Расчёт бункера
Заключение
Список используемой литературы
Приложение А
