«Национальный исследовательский университет «МЭИ» в г. Смоленске
Кафедра «Технологические машины и оборудование»
Курсовой проект по дисциплине: «Подъемно-транспортные установки»
На тему: «Пластинчатый конвейер»
Смоленск, 2017

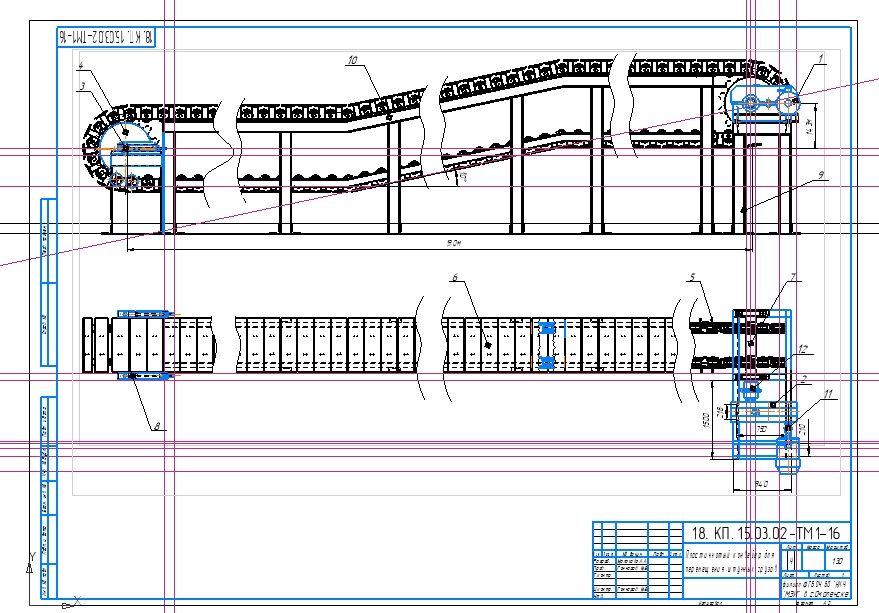

Курсовой проект на тему: «Пластинчатый конвейер». Рассчитана и спроектирована пластинчатый конвейер. Графическая часть включает в себя 1 чертеж общего вида формата А2.
Исходные данные:
расстояние между коробками - 0,25 м
максимальный размер транспортируемых поковок - 0,75 м
настил без бортов
Содержание
ВВЕДЕНИЕ 5
1. Пластинчатые конвейеры 7
1.1. Общие сведения 7
1.2. Области применения пластинчатых конвейеров 9
1.3. Основные узлы пластинчатого конвейера 10
2.1 Определение основных параметров 13
2.3 Подробный тяговый расчет 15
2.4 Определение расчетного натяжения тягового элемента 16
2.5 Определение окружной силы на приводных звездочках 17
2.6 Расчет мощности и выбор электродвигателя 18
2.7 Расчет и выбор редуктора 19
2.8 Выбор муфты 20
2.9 Выбор тормоза 22
2.10 Расчет приводного вала 23
2.11 Расчет концевого вала 24
2.12 Расчет натяжного устройства 25
2.12.2 Расчет натяжных винтов 26
ЗАКЛЮЧЕНИЕ 27
СПИСОК ИСПОЛЬЗУЕМОЙ ЛИТЕРАТУРЫ 28
ПРИЛОЖЕНИЕ 29
