Проектирование ленточного конвейера индивидуального исполнения

МИНИСТЕРСТВО ОБРАЗОВАНИЯ И НАУКИ ДОНЕЦКОЙ НАРОДНОЙ РЕСПУБЛИКИ
ДОНЕЦКИЙ НАЦИОНАЛЬНЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ
Кафедра «Горнозаводского транспорта и логистики»
Курсовая работа
по дисциплине «Основы проектирования транспортныго оборудования»
на тему «Проектирование ленточного конвейера индивидуального исполнения»
Донецк 2018

Исходные данные
Насыпная плотность угля р=0,85 т/м3
Производительность Q = 630 т/ч
Размер типичного куска транспортируемого угля а |=200 мм.
Длина горизонталь¬ных участков Lгoр=10 м
Угол наклона конвейера = 15°
Скорость движения ленты= 1,6 м/с
Высота подъема груза H=7 м.
Конвейер установлен на поверхности траспортного комплекса. Привод конвейера осуществляется через головной барабан.
Содержание
1.Введение 5-6
1.1 Исходные данные 7
2. Расчет конвейера 8
2.1 Выбор ленты 8-10 5 5
2.2 Определение натяжений в характерных точках 11-12
2.3 Выбор размеров барабанов 13-15
2.4 Выбор приводного механизма 15-16
2.5 Определение необходимого тормозного момента 16-17
2.6 Расчёт натяжного устройства 17-18
3. Расчет подшипников 19
3.1 Расчет вала приводного барабана. 19-22
3.2 Расчет подшипников вала приводного барабана. 22-23
3.3 Расчет концевого вала барабана. 23-25
3.4 Расчет подшипников вала концевого барабана. 25-27
4. Техника безопасности при эксплуатации ленточных конвейеров 28
5. ВЫВОДЫ 29
Список используемой литературы 30
Приложение 1 Спецификация Общего вида конвейера
Приложение 2 Спецификация Приводная станция

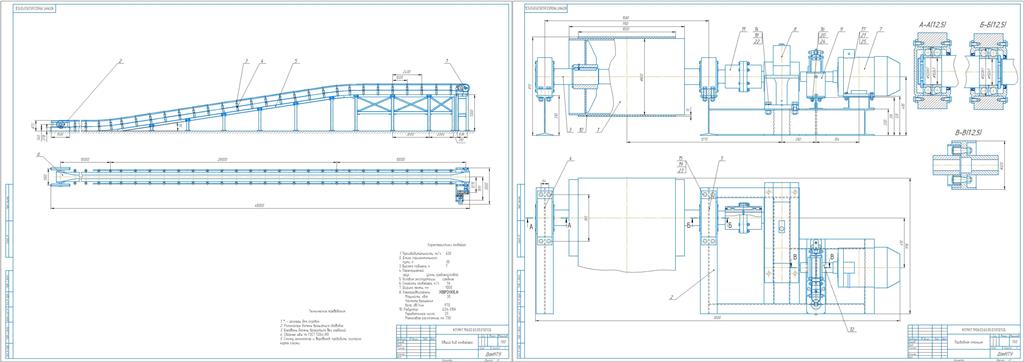

Состав: конвейер(общий вид),приводная станция(общий вид),спецификация(Общий вид конвейера),спецификация(общий вид насосной станции) Язык документа

Софт: КОМПАС-3D V16

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Проектирование ленточного конвейера индивидуального исполнения

Просмотр файлов
курсовой транспорт ленточный конвейер индивидуальный/мой транспорт пояснительная.docx
курсовой транспорт ленточный конвейер индивидуальный/Общий вид конвейера.cdw
курсовой транспорт ленточный конвейер индивидуальный/Общий вид конвейера.cdw.bak
курсовой транспорт ленточный конвейер индивидуальный/Приводная станция.cdw
курсовой транспорт ленточный конвейер индивидуальный/Приводная станция.cdw.bak
курсовой транспорт ленточный конвейер индивидуальный/Спецификация Общий вид конвейера.spw
курсовой транспорт ленточный конвейер индивидуальный/Спецификация Приводная станция.spw
курсовой транспорт ленточный конвейер индивидуальный
