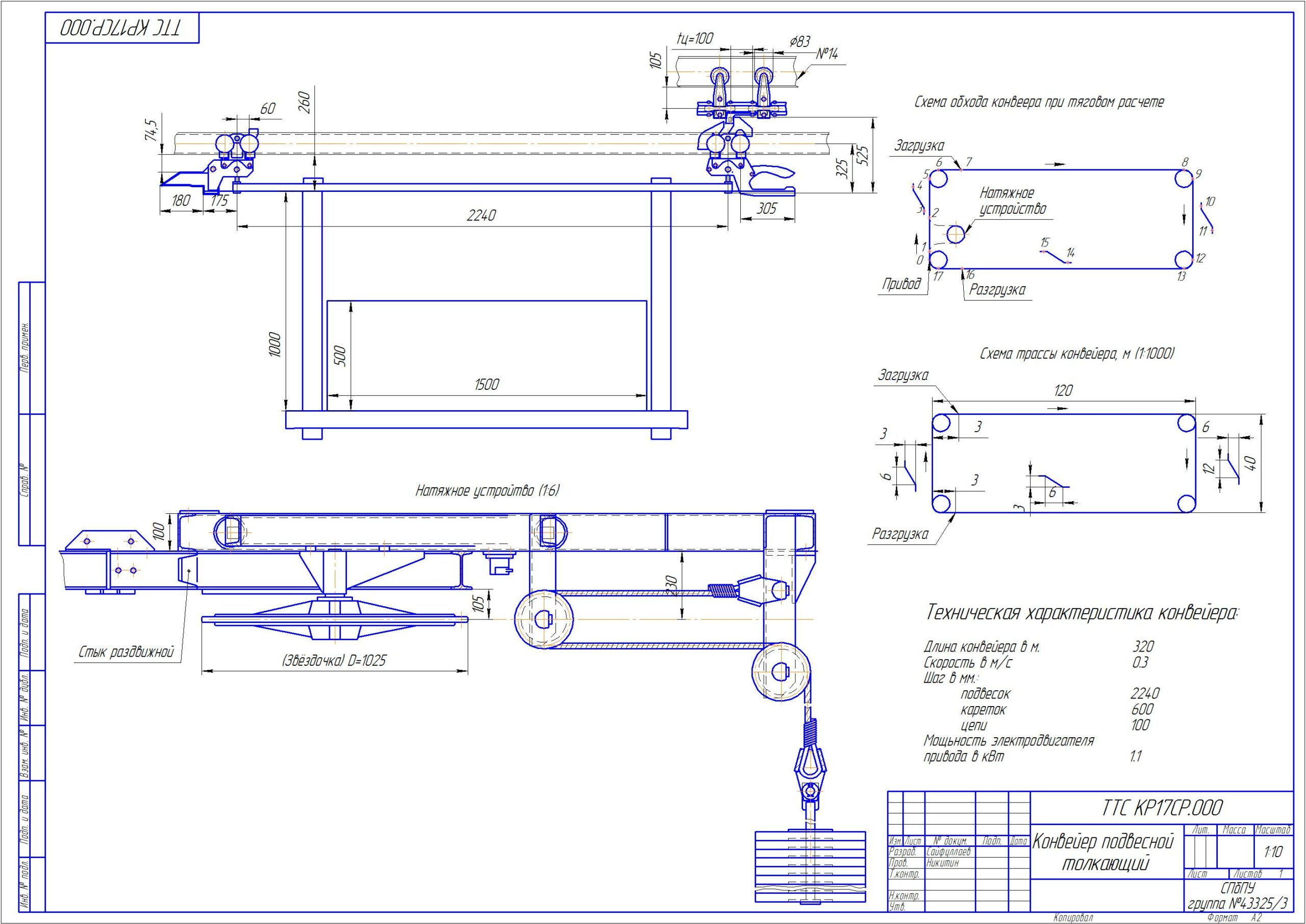

Проектирование подвесного толкающего конвейера

Санкт-Петербургский политехнический университет Петра Великого
Институт металлургии, машиностроения и транспорта
Кафедра «Транспортные и технологические системы»
Курсовая работа по дисциплине "Непрерывный транспорт"
2017

1. Тип машины: подвесной толкающий конвейер.
2. Назначение машины: транспортировка контейнеров с массой 900 кг.
3. Производительность: Z=50шт/час.
4. Схема машины (указана в ПЗ)
L=120м; B=40м;
5. Особые указания: трасса горизонтальная.

Оглавление 2
Введение 3
1. Исходные данные 4
2. Расчет конвейера 5
2.1. Определение погонной нагрузки от транспортируемого груза 5
2.2. Определение погонной нагрузки от рабочих органов 5
2.3. Ориентировочный расчет рабочей нагрузки. 7
2.4. Приближенное определение максимального натяжения в тяговой цепи. 7
2.5. Определение параметров направляющих устройств. 8
2.6. Выбор места установки привода. 10
2.7. Определение окружного усилия в приводе. Расчет мощности двигателя. Выбор редуктора с компоновкой привода. 11
2.8. Расчет динамических усилий в тяговой цепи. 12
2.9. Прочностной проверочный расчет элементов цепи конвейера. 13
2.10. Резонансный расчет конвейера. 16
Список использованной литературы 18

Состав: ПЗ, чертеж конвеера, Маткад файл с расчётами Язык документа

Софт: КОМПАС-3D 16

Сайт: www

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Проектирование подвесного толкающего конвейера

конвеер.cdw
конвеер.xmcd
конвеер.Сайфуллаев.docx
