Проектирование шагового (шагающего) конвейера

Магнитогорский государственный технический университет Г.И. Носова
Кафедра горных машин и транспортно-технологических комплексов
Курсовой проект по дисциплине "Расчет и конструирование устройств для транспортирования продукции горно-металлургического производства"
На тему: «Проектирование шагового (шагающего) конвейера»
Магнитогорск 2015

Задание: Спроектировать шагающий конвейер по следующим исходным данным: транспортируемый материал – пачки проката 6000*300*300 мм, массой 650 кг; производительность 6,90 т/ч; длина горизонтального участка 5 м. В конструкции привода использовать гидравлический привод.

В данном курсовом проекте проводится расчет конвейера, цикл перемещения которого, обеспечивается посредством гидропривода. Гидропривод состоит из исполнительных гидроцилиндров вертикального перемещения. На них в свою очередь расположен подвижной стол. Горизонтальное перемещение подвижного стола обеспечивается двумя гидроцилиндрами.
Приводы механизмов шагающего конвейера работают в тяжелых динамических режимах пуска и торможения. Поэтому, кроме силовых расчетов, необходимо проверять его на быстродействие, так как продолжи-тельность каждого этапа работы оказывает влияние на производительность конвейера.
Недостатком шагающих конвейеров является возможность бокового смещения изделия или груза при транспортировании, в основном на длинных конвейерах.

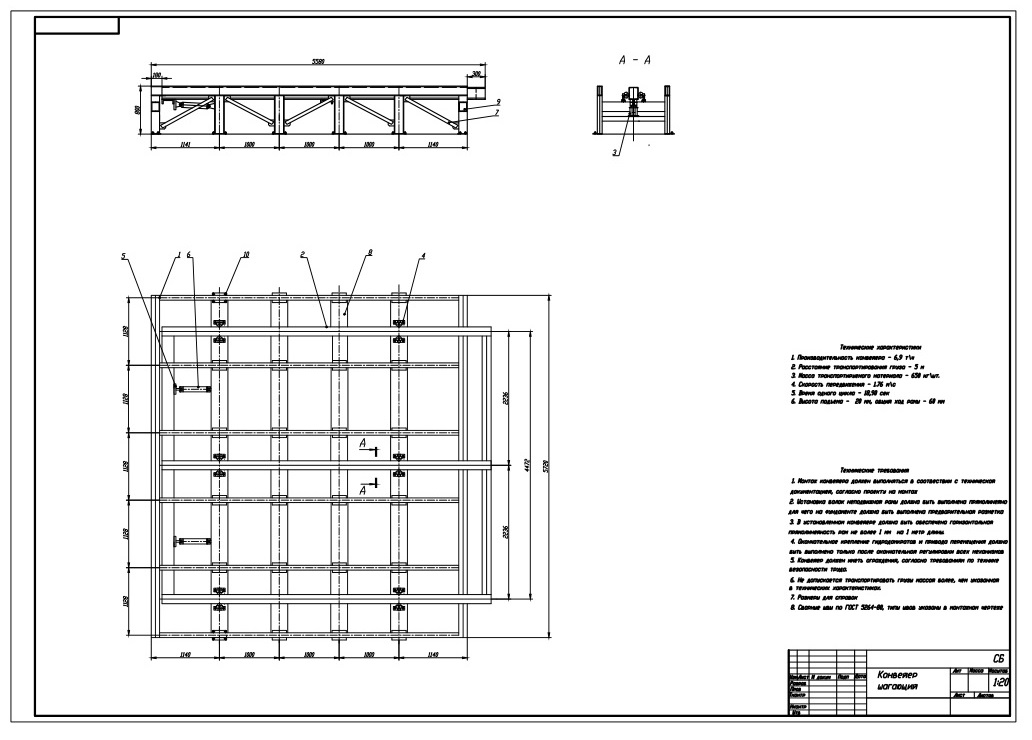

Состав: Сборка, общий вид, деталировка механизмов поъёма, спецификации, ПЗ Язык документа

Софт: AutoCAD 14 SP2

Сайт: www

Файлы:
ПЗ.docx
Сборка.dwg
