КОМПАС 3D 18

Расчет винтового конвейера

Міністерство освіти і науки України
Національний університет водного господарства та природокористування

Кафедра будівельних, дорожніх, меліоративних машин та
обладнання

Розрахунково-пояснювальна записка
до курсового проекту
з дисципліни: «ВПТТТ»
на тему:
«Розрахунок гвинтового конвеєра»

Вихідні дані гвинтового конвеєра:продуктивність Q=15т/год,висата підйому 4,5м,довжина горизонтальної проекції L=18.найменування вантажу:бітон з гравієм і піском.ТВ.%-режим роботи 15
Зміст
Вступ
1.1.Призначення, класифікація, загальна будова конвеєрі
1.2.Опис сучасних гвинтових конвеєрів
1.3.Опис конвеєра що проектується
2.Розрахунок основних геометричних і енергетичних параметрів гвинтового конвеєра
2.1.Визначення потужності на валу гвинта
2.2.Визначення максимальної частоти обертання валу
2.3.Визначення потужності і вибір електродвигуна
2.4.Кінематичний розрахунок приводу
2.5.Визначення силових параметрів на валу гвинта
3.Розрахунок вала гвинта на міцність
3.1.Попередній розрахунок вала
3.2.Перевірочний розрахунок вала гвинта
3.3.Підбір підшипників для опор вала гвинта
3.4.Підбір муфт для приводу конвеєра
3.5.Підбір муфти для з'єднання вала електродвигуна і швидкохідного валу редуктора
3.6.Підбір муфти для з'єднання вихідного валу редуктора і вала гвинта
4.Охорона праці
5.Висновок

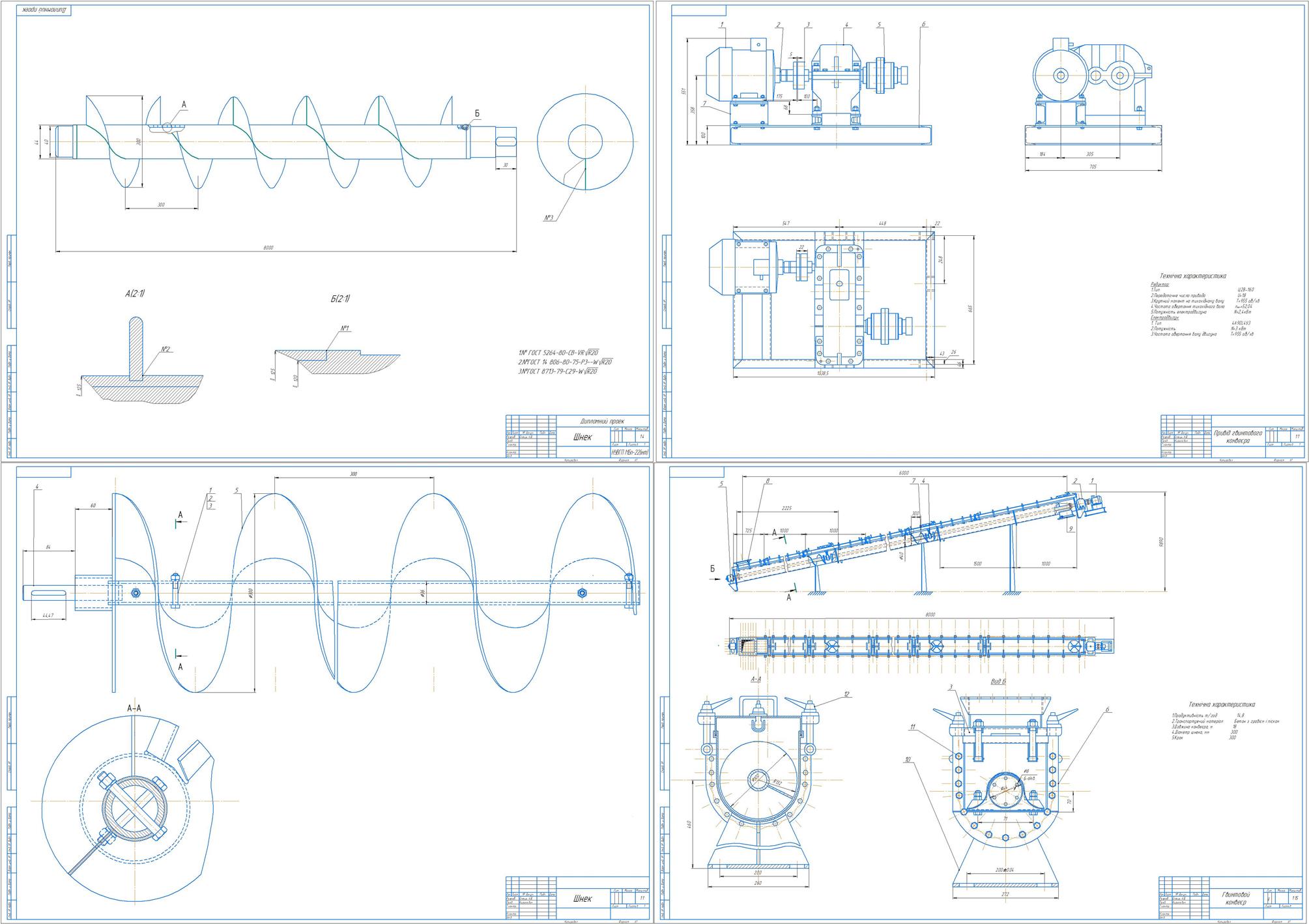

Состав: Шнек.Гвинтовий конвеєр.Привід гвинтового конвеєра.Специфікація Язык документа

Софт: КОМПАС-3D 15

Просмотр файлов
КП-Гвинтовий конвеєр\Гвинт(Шнек
КП-Гвинтовий конвеєр\Привід гвинтового конвеєра,ГОТОВО..cdw
КП-Гвинтовий конвеєр\специфікація(Гвинтовий конвеєр)ГОТОВО1.cdw
КП-Гвинтовий конвеєр\специфікація(привід Гвинтового конвеєра
КП-Гвинтовий конвеєр\специфікація(привід).cdw
КП-Гвинтовий конвеєр\специфікація(привід)1.cdw
КП-Гвинтовий конвеєр\специфікація(Шнек)ГОТОВО.cdw
-⮢ \᫥- 譥.cdw
КП-Гвинтовий конвеєр\Гвинтовий конвеєр .cdw
КП-Гвинтовий конвеєр\Гвинтовий конвеєр
КП-Гвинтовий конвеєр\~$интовий конвеєр .cd~
КП-Гвинтовий конвеєр
