Винтовой конвейер производительностью 40 т/час

188

400

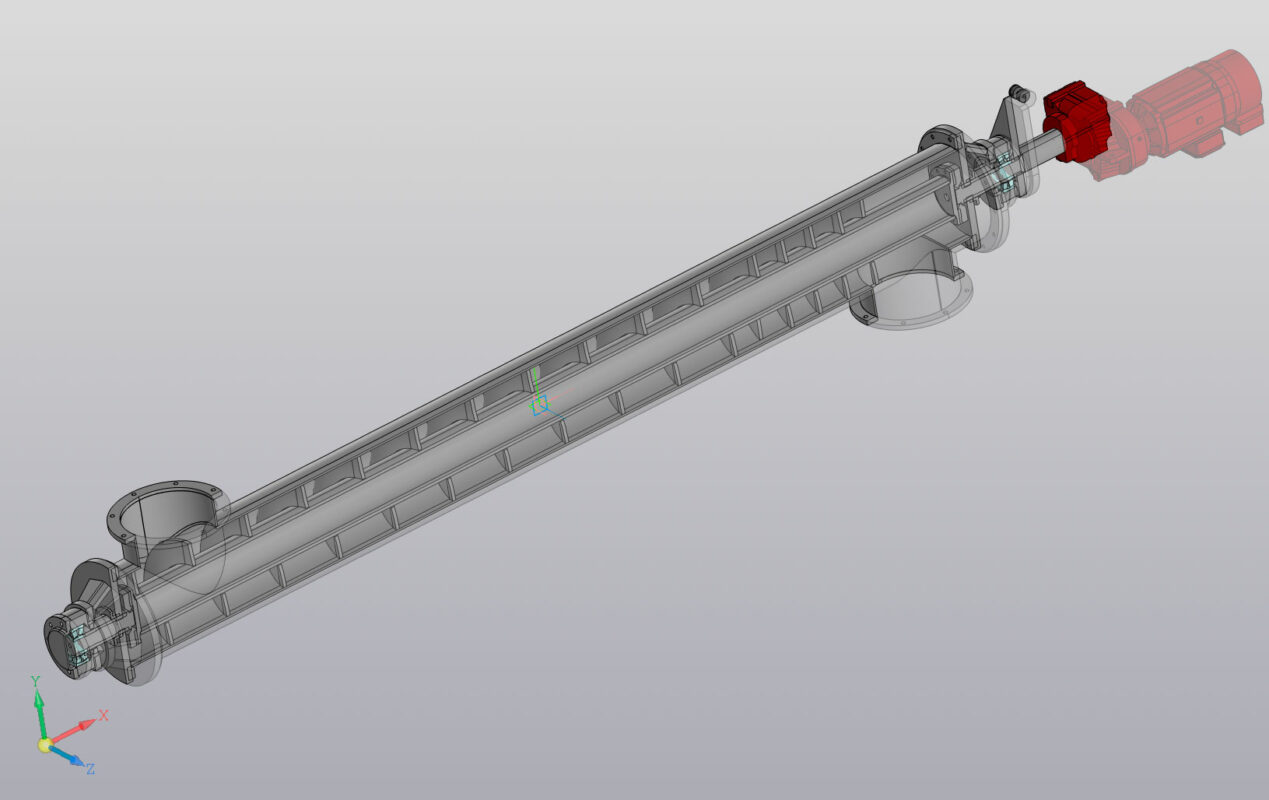

3D модель Винтовой конвейер производительностью 40 т/час

Винтовой конвейер предназначены для транспортирования материалов на небольшое расстояния в горизонтальной плоскости. Достоинством винтового конвейера является не только закрытый транспортный тракт, но и компактность по сравнению с другими транспортирующими устройствами (ленточными и пластинчатыми конвейерами) равной производительности, безопасность в работе и обслуживании, пригодность для горячих и пылящих материалов.
Технические характеристики:
производительность 40 т/час
установленная мощность 3 кВт
число оборотов шнекового вала 53 об/мин
диаметр шнека 295 мм
расстояние между загрузочным и разгрузочным фланцами 2800 мм
общая длина 4350 мм.

Винтовой конвеєр

Автор

konstr1981

Дата

28.09.2021

Язык

Русский

Состав

3D Сборка

Софт

Creo Elements/Pro 4,0

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- 1_g8752.prt.2
- 1_g8789.prt.2
- 3613.asm.2
- 3613_1.prt.1
- 3613_2.prt.1
- 3613_3.prt.1
- DH.JPG
- dh295_2300_00_000.asm.6
- dh295_2300_00_000.stp
- DH295_2300_00_000.xls
- dh295_2300_00_001.prt.2
- dh295_2300_00_002.prt.2
- dh295_2300_00_003.prt.2
- dh295_2300_00_003_01.prt.2
- dh295_2300_00_004.prt.2
- dh295_2300_00_006.prt.2
- dh295_2300_00_007.prt.2
- dh295_2300_00_008.prt.2
- dh295_2300_00_009.prt.2
- dh295_2300_00_011.prt.2
- dh295_2300_01_000.asm.2
- dh295_2300_01_001.prt.1
- dh295_2300_01_002.prt.1
- dh295_2300_01_020.asm.1
- dh295_2300_01_021.prt.1
- dh295_2300_01_022.prt.1
- dh295_2300_02_000.asm.2
- dh295_2300_02_010.asm.1
- dh295_2300_02_011.prt.1
- dh295_2300_03_000.asm.2
- dh295_2300_03_001.prt.1
- dh295_2300_03_002.prt.1
- dh295_2300_03_003.prt.1
- dh295_2300_04_000.asm.2
- dh295_2300_04_002.prt.1
- dh295_2300_04_003.prt.1
- dh295_2300_04_100.asm.1
- dh295_2300_04_101.prt.1
- dh295_2300_04_102.prt.1
- dh295_2300_05_012.prt.1
- dh295_2300_05_014.prt.1
- dh295_2300_05_030.asm.1
- dh295_2300_05_031.prt.1
- dh295_2300_05_040.asm.1
- dh295_2300_05_041.prt.1
- dh295_2300_05_061.prt.1
- fa67drn100l4_tf_v.prt.2
- g5915_isp1.prt.2
- g6402_isp1.prt.2
- g7798_isp1.prt.2
- lpd8_nabyvka.prt.2
- planki_69-73.prt.2
- shaibu_65-73.prt.2
