Расчёт ленточного транспортёра производительностью 250т/ч для перемещения угля

ФГБОУ ВПО "Госуниверситет-УНПК"
Кафедра ПТСДМиО
Курсовой проект по дисциплине "Машины непрерывного транспорта"
На тему: "Расчёт и проектирование ленточного конвейера"
Орел 2015

В данной КР производится обобщенный тяговый расчет ленточного конвейера производительностью 250т/ч для транспортировки угля, выбор типа ленты, определение минимального и максимального натяжения тяговых органов, расчет размеров барабана, определение погонных нагрузок, поверочный расчет, расчет сопротивлений, уточненный тяговый расчет, расчет мощности и выбор элементов привода элеватора, выбор натяжного устройства.

Содержание:
Введение
1 Общие сведения о ленточных конвейерах
2 Основные элементы конвейера конвейеров
3 Исходные данные
4 Расчет основных параметров
5 Проверка двигателя по продолжительности разгона
6 Определение коэффициента перегрузки тягового органа при пуске
Заключение
Список использованных источников

Исходные данные:
Назначение конвейера: Перемещение породы
Условия работы: Открытый воздух
Производительность: 250т/ч
Скорость ленты: 1,6м/с
Транспортируемый груз: Уголь
Плотность груза: 0,9т/м3

Техническая характеристика:
Производительность (уголь, плотность 0,9т/м ) 250т/ч;
Скорость движения ленты 1.6м/с;
Длина трассы конвейера 50м;

Привод:
Электродвигатель АОЛ2-31-4 частота вращеноя вала 1430 об/мин
Редуктор тип РЧУ-100 передаточное число 25

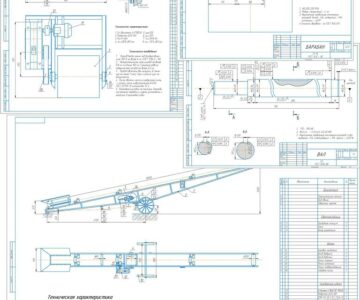

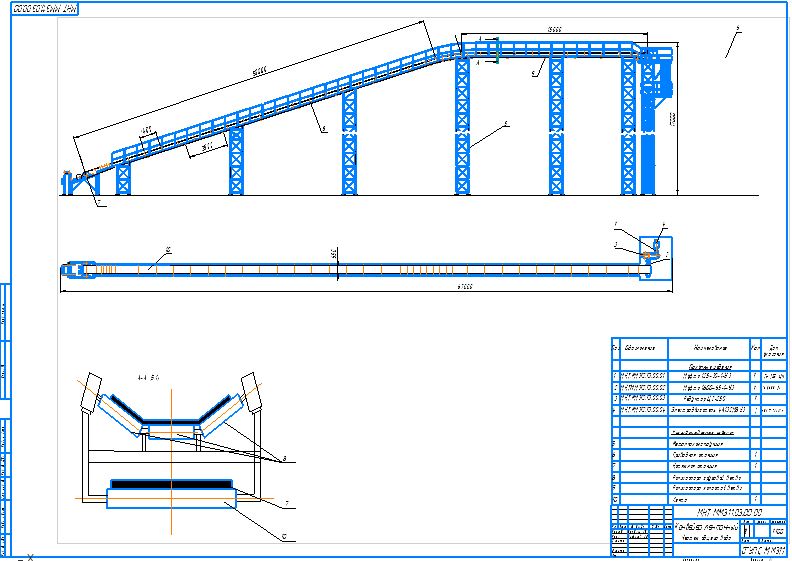

Состав: Вид общий, натяжная станция (СБ), приводная станция (СБ), спецификации, ПЗ

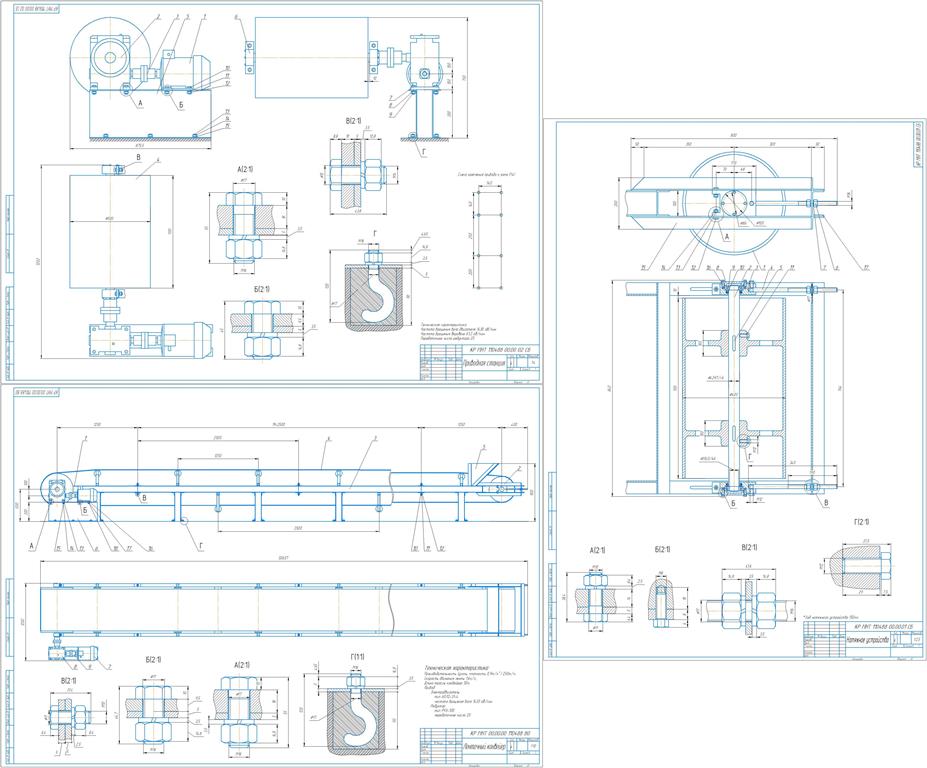

Состав: Вид общий (ВО), натяжное устройсво (СБ), приводная станция (СБ), спецификации, ПЗ Язык документа

Софт: КОМПАС-3D 16.0.8

Файлы:

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Расчёт ленточного транспортёра производительностью 250т/ч для перемещения угля

КР Ленточный\КР МНТ Лист 1.cdw
КР Ленточный\КР МНТ Лист 2.cdw
КР Ленточный\КР МНТ Лист 3.cdw
КР Ленточный\КР МНТ ПЗ.docx
КР Ленточный\КР МНТ Спецификация лист 1.doc
КР Ленточный\КР МНТ Спецификация лист 2.doc
КР Ленточный\КР МНТ Спецификация лист 3.doc
КР Ленточный
