Белорусский государственный университет транспорта
Кафедра транспортно-технологические машины и оборудование
Расчётно-графическая работа
по дисциплине:
«Подъёмно-транспортные машины»
На тему: «Расчёт передвижного наклонного ленточного конвейера»
Гомель 2022
Необходимо рассчитать ленточный конвейер для транспортирования груза с объёмной массой 0,49 т/м3 (γ= 0,49 т/м3 прил. 80, [1]) на расстояние L = 9 м и высоту H = 3,5 м, производительностью Q = 100 т/ч, β = 30о.

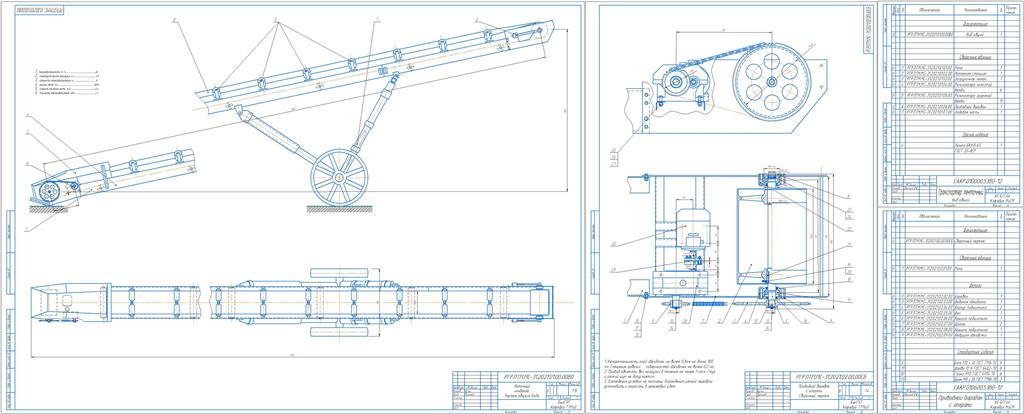

В представленной работе был выполнен расчёт основных параметров передвижного наклонного ленточного конвейера с последующим проектированием его и приводного баробана
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 3
1 РАСЧЁТ ЛЕНТОЧНОГО ТРАНСПОРТЁРА 4
1.1 Определение параметров ленты транспортёра 4
1.2 Выбор параметров приводного, натяжного и поддерживающих роликов 5
1.3 Определение окружной силы на приводном барабане 6
1.4 Проверка ленты на прочность 7
1.5 Определение параметров приводного и натяжного барабанов
1.6 Расчёт привода 9
2 ВЫБОР МУФТЫ 12
3 РАСЧЁТ ЦЕПНОЙ ПЕРЕДАЧИ 14
3.1 Выбор цепи 14
3.2 Проверка выбранной цепи 15
3.3 Определение числа звеньев цепи 15
4 ПРОЧНОСТНЫЕ РАСЧЁТЫ 17
4.1 Расчёт подшипников 17
4.2 Конструирование звездочек 17
4.3 Расчёт шпоночного соединения вала приводного барабана 18
4.4 Выбор останова 19
5 ОХРАНА ТРУДА 20
СПИСОК ЛИТЕРАТУРЫ 21
