Расчёт пластинчатого конвейера

ФГБОУ ВПО "Госуниверситет-УНПК"
Кафедра ПТСДМиО
Курсовой проект по дисциплине "Машины непрерывного транспорта"
На тему: "Расчёт и проектирование пластинчатого конвейера"
Орел 2014

В данной курсовой работе производится расчёт пластинчатого конвейера. Исходя из характеристики груза был выбран тип настила и тяговая цепь, определены их типоразмеры и характеристики, погонная масса ходовой части конвейера, сопротивление перемещению груза, мощность на приводном валу, окружное усилие на тяговой звёздочке, максимальное усилие в цепи, диаметр и тип приводной и ведомой звёздочек, необходимая мощность двигателя. Выбран двигатель, редуктор, муфта и тормоз, произведены проверочные расчеты.
Исходные данные:
Назначение конвейера Перемещение насыпных грузов
Условия работы конвейера На открытом воздухе
Производительность Q, т/ч 320
Скорость v, м/с 0,25
Транспортируемый груз руда
Плотность груза ρ, т/м3 2,5
Размеры груза, мм 350

Состав: ПЗ, Пластинчатый конвейер (ВО), Натяжное устройство (СБ), Пластинчатый конвейер (СП), Натяжное устройство (СП), Язык документа

Софт: КОМПАС-3D 12 SP1

Файлы:
КР МНТ Лист 2.cdw
КР МНТ ПЗ v 2.0.docx
КР МНТ Спецификация лист 1.doc
КР МНТ Спецификация лист 2.doc

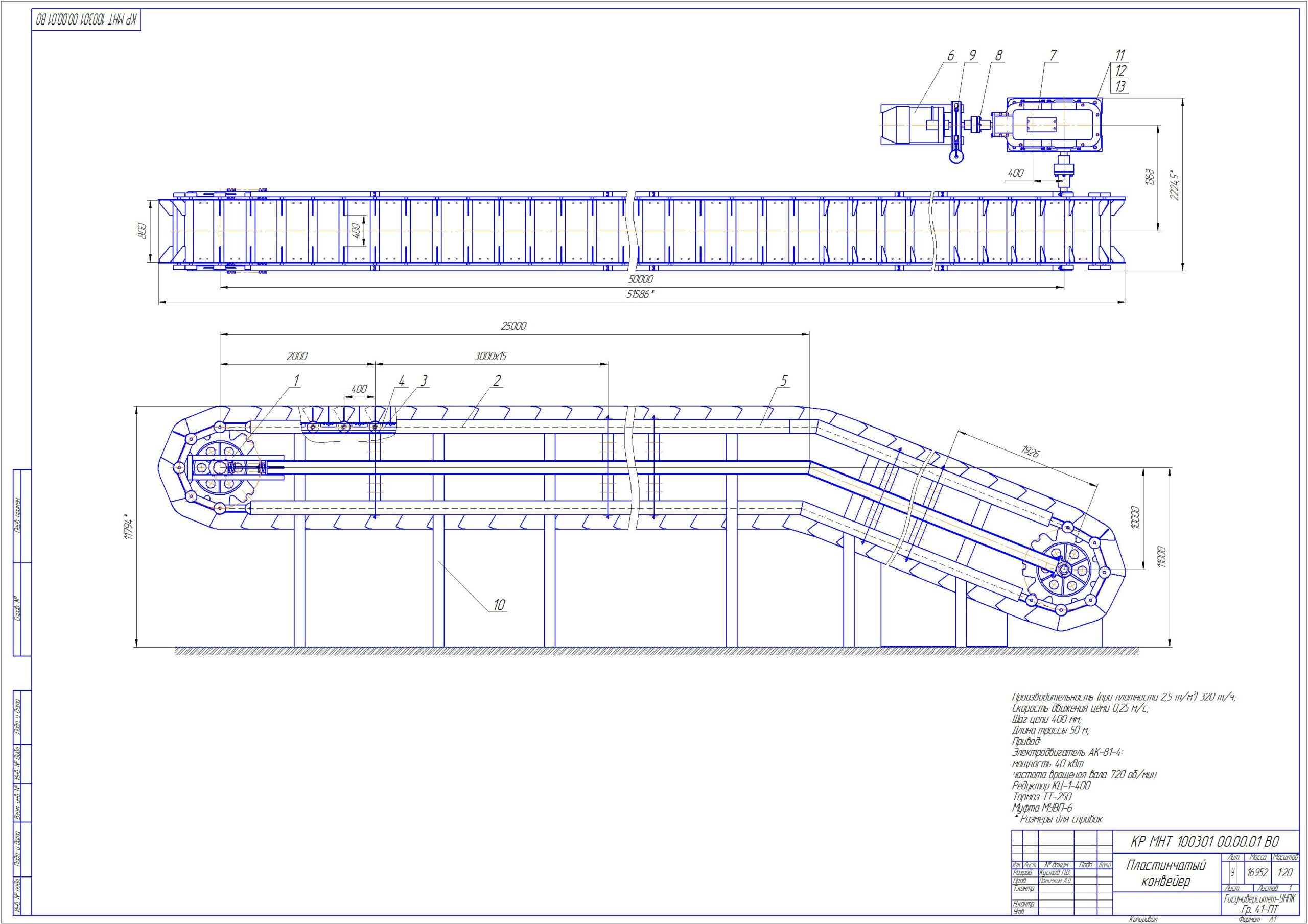

КР МНТ Лист 1.cdw
