Рольганг для ножниц НГ-16

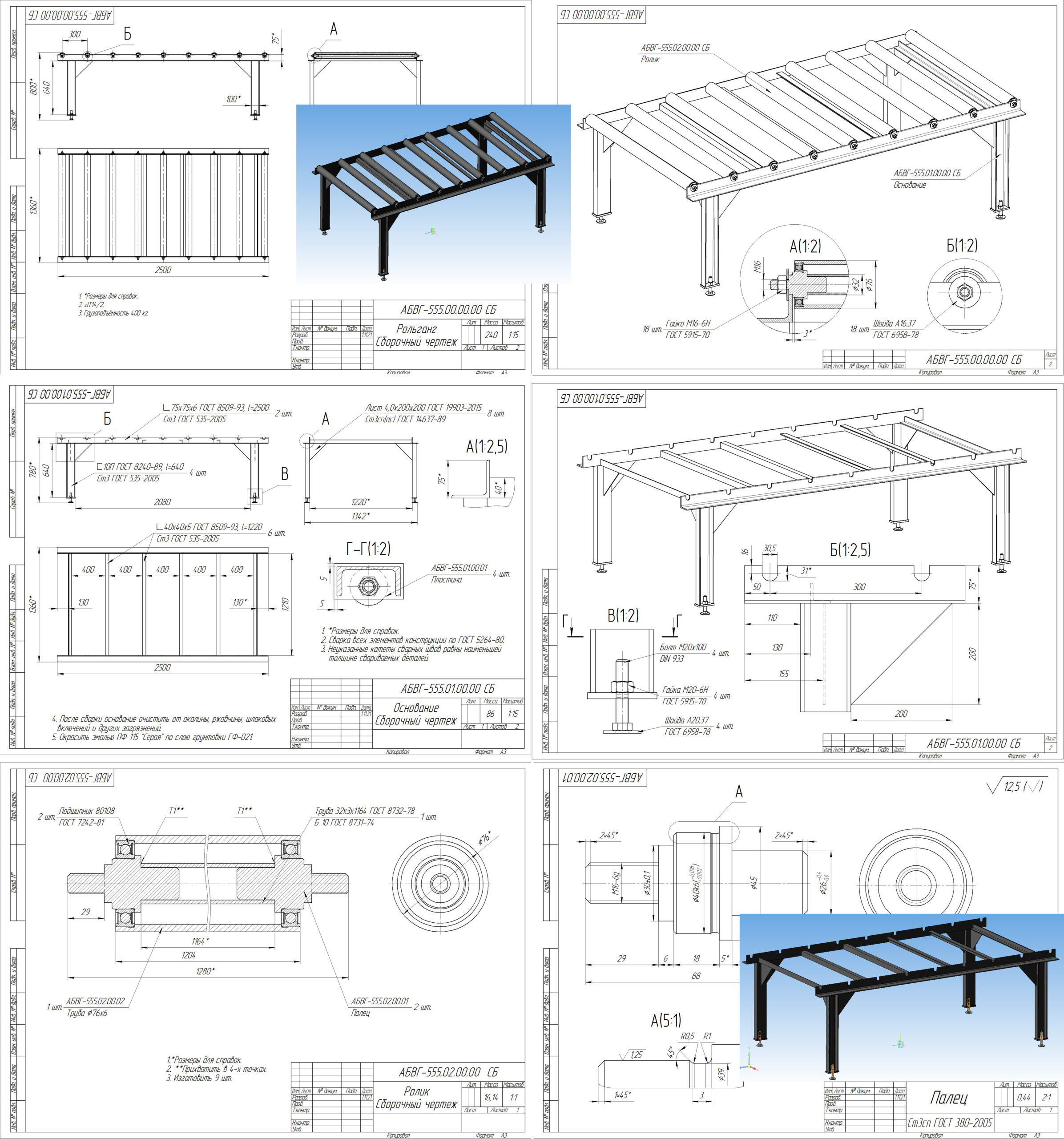

Чертежи рольганга для ножниц НГ-16 разработаны в соответствии с требованиями технического задания заказчика с учетом возможностей производственной базы изготовителя. Масса конструкции 240 кг, грузоподъемность 400 кг, габариты (длина, ширина, высота): 2500х1360х800 мм.

Состав: 3D сборка, сборочные чертежи, чертежи для изготовления

Софт: КОМПАС-3D 16

Файлы:
Чертеж Ролик.cdw
Чертеж Основание.cdw
Основание с ножками.a3d
Чертеж Палец.cdw
Основание.m3d
АБВГ-555.01.00.01 Пластина.cdw
Труба 76х6х1204.m3d
АБВГ-555.02.00.00 СБ Ролик.cdw
Чертеж Труба 76х6.cdw
Чертеж Рольганг.cdw
Рольганг.a3d
АБВГ-555.01.00.00 СБ Основание.cdw
Ножка для каркаса.a3d
АБВГ-555.02.00.01 Палец.cdw
Чертеж Пластина.cdw
Пластина.m3d
Труба 32х3.m3d
АБВГ-555.00.00.00 СБ Рольганг.cdw
Палец.m3d
Ролик.a3d
Болт М20х100 DIN933.m3d
АБВГ-555.02.00.02 Труба 76х6.cdw
