Роликовый конвейер (рольганг) с габаритами 900×3200 мм и функцией регулировки высоты. Модель предназначена для транспортировки грузов в производственных, складских и логистических цехах. Конструкция обеспечивает плавное перемещение изделий, коробок, паллет и других объектов весом до 2500 кг.
Габариты (Д×Ш×В): 3200×900×750–1200 мм.
Максимальная нагрузка: 2500 кг.
Диаметр роликов: 60 мм.
Шаг роликов: 400 мм.
Вес конструкции: 500 кг.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Рольганг конвейерный с регулируемой высотой 900×3200 мм

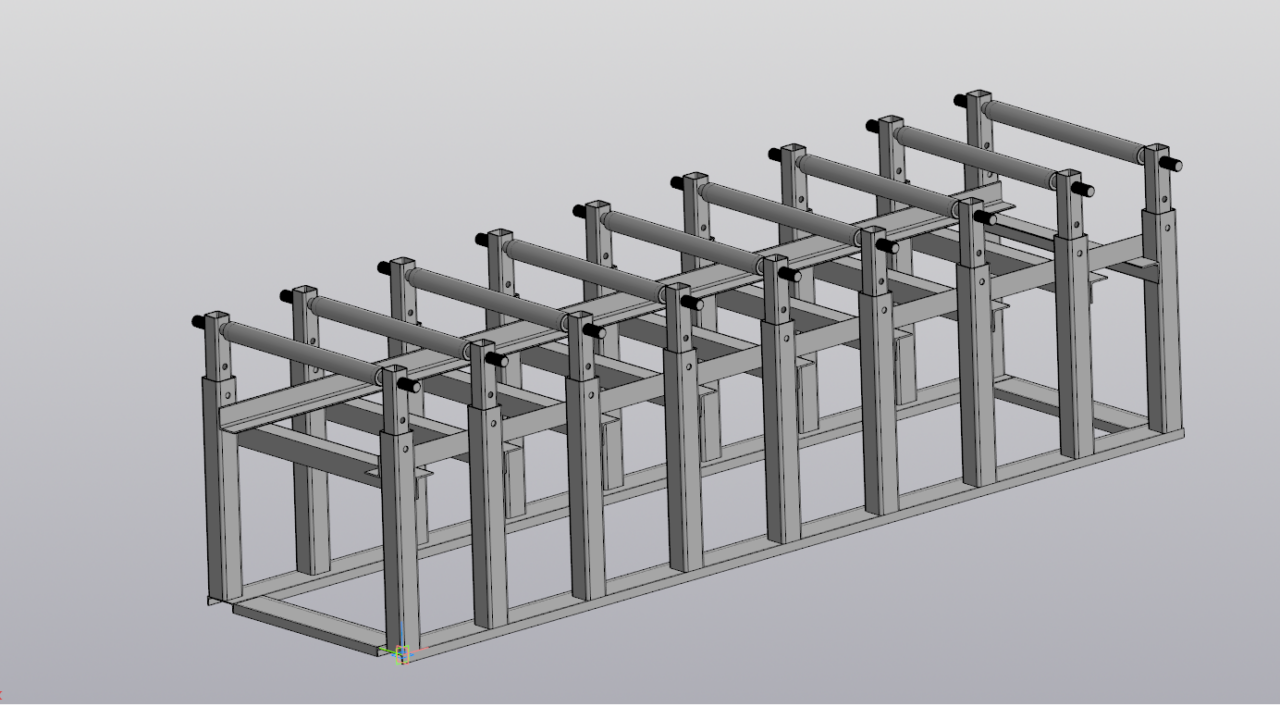

Рольганг конвейерный с регулируемой высотой 900×3200 мм
0
1
101
0
0
50
3D Модели
Интеграция в конвейерные системы
Линии сборки и упаковки
погрузочно-разгрузочные работы
рольганг
Сообщить о проблеме
Автор
John Carter
Дата
03.04.2025
Язык
Русский
Состав
3D сборка, сборочный чертеж
Софт
КОМПАС-3D v.21
Как открыть?
Отзывов пока нет
Содержимое архива
-
Ось рогов.m3d
-
Рога.a3d
-

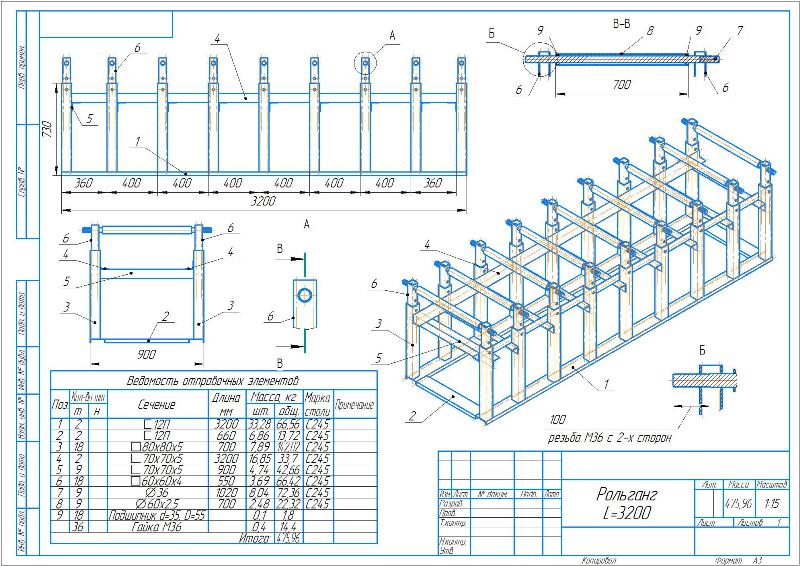

Рольганг L=3200.cdw
-
Рольганг L=3200.pdf
-
Сборка рольганг.a3d
-
Стойки от рогов.a3d
-
Стол.a3d
