Рольганг неприводной

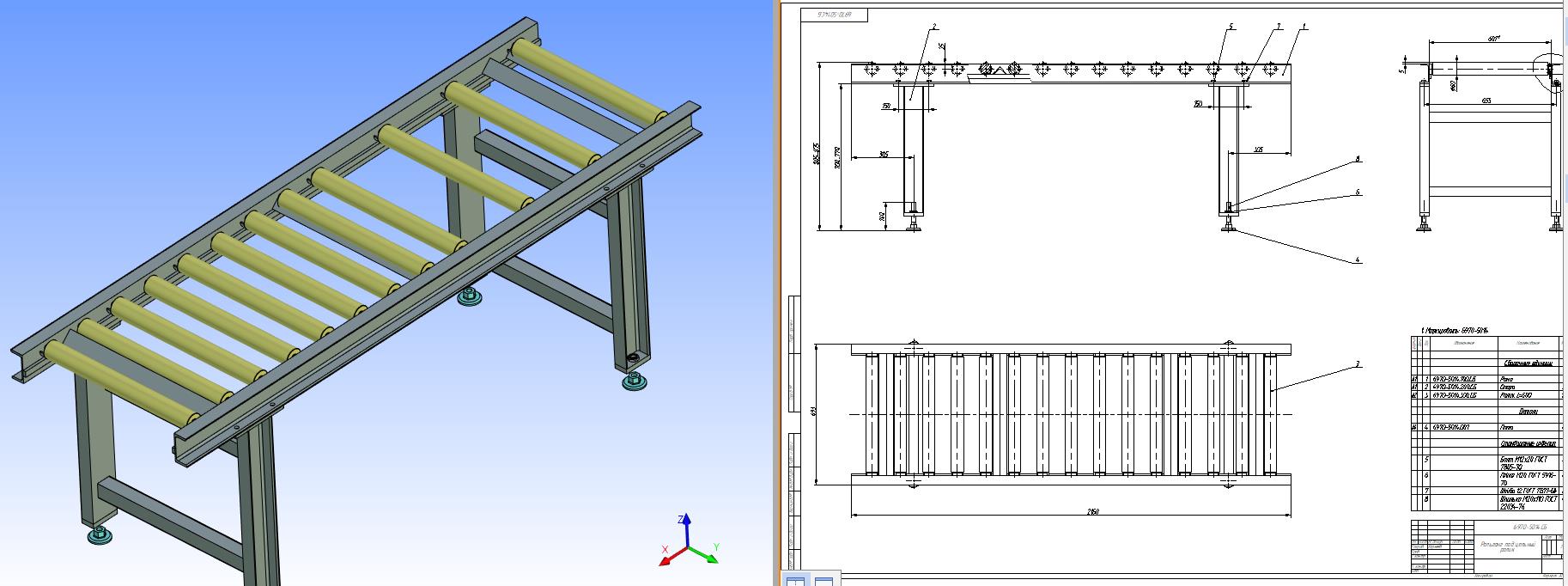

Рольганг неприводной длиной 2160 мм. Состоит из рамы и свободно вращающихся роликов. Используется в заготовительном цехе для подачи заготовки в зону обработки. Длина ролика 600 мм.

Состав: Сборочный чертеж. Деталировка. Спецификация.3D Сборка.

Софт: T-FLEX CAD 10

Файлы:

6970-5014 Рольганг под цельный ролик L=600/6970-5014.001 Пята.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.100.01 Швеллер опорный.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.100.02 Уголок.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.100.03 Пластина.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.100.04 Опора.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.100.СБ Рама.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.200.01 Пластина.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.200.02 Уголок.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.200.03 Швеллер №10.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.200.04 Подошва.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.200.СБ Опора.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.300.01 Вал.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.300.СБ Ролик.grb

6970-5014 Рольганг под цельный ролик L=600/6970-5014.СБ Рольганг.grb

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
