Барабан неприводной 14080-120

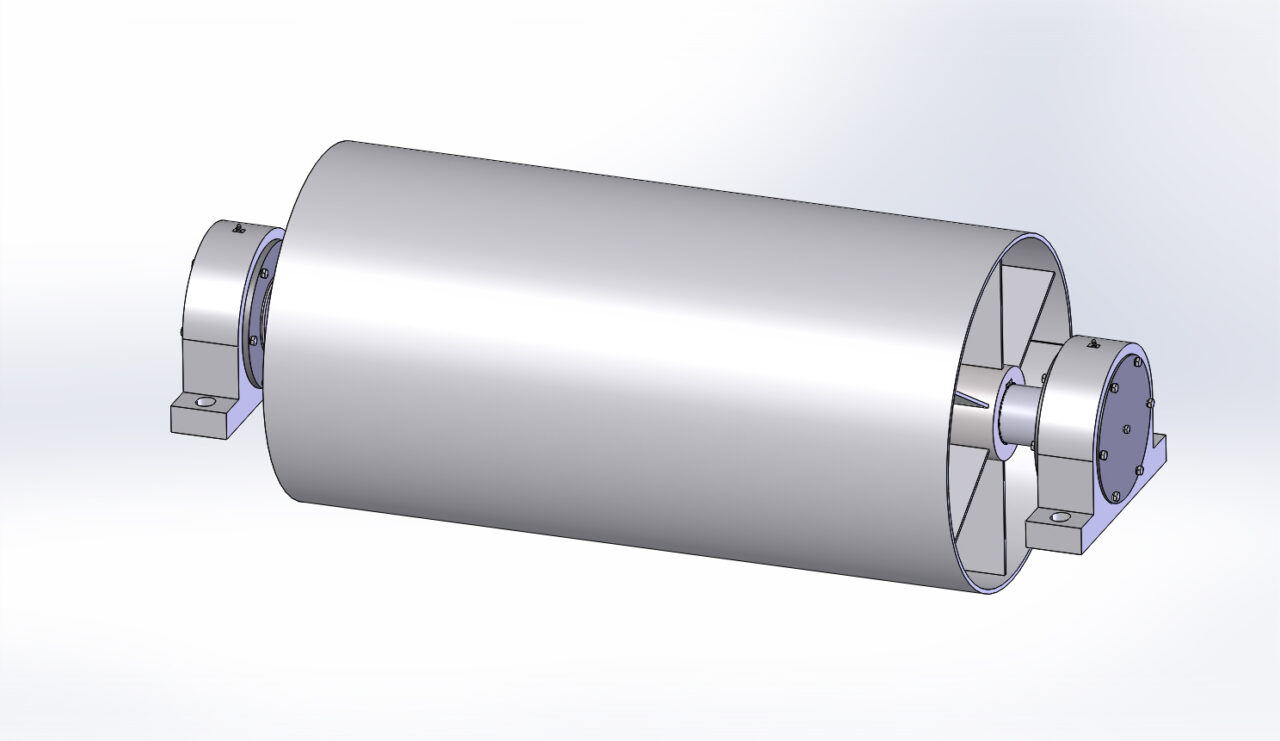

Барабан неприводной ленточного конвейера служит для линейного перемещения конвейерной ленты, является вспомогательным или натяжным барабаном. Размеры соответствует каталогу оборудования Белохолуницкий машстройзавод. Ширина используемой ленты, мм - 1400. Ширина барабана, мм - 1600, диаметр барабана, мм - 800, посадочный диаметр под подшипники, мм - 120 мм, подшипник в опоре - 3624Н ГОСТ 5721-75, расстояние по опоре от крепежной поверхности до оси опоры, мм - 190, межосевое расстояние крепежных отверстий по опорам, мм - 2000, расстояние по крепежным отверстиям опоры, мм - 450, крепежное отверстие в опоре (паз), мм - 42х50. Габаритные размеры ДхШхВ, мм - 2160х800х800, масса барабана, кг - 1002.

3D Модели Барабан Барабан натяжной барабан неприводной Конвейер конвейер ленточный лента конвейерная привод

Автор

bysergos

Дата

26.04.2026

Язык

Русский

Состав

3D Сборка с чертежами и спецификациями.

Софт

SolidWorks 2019 SP5 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- БХМ-04.41.00.000 Барабан неприводной 14080-120.SLDASM
- БХМ-04.41.00.000 Барабан неприводной 14080-120.SLDDRW
- БХМ-04.41.00.000 Барабан неприводной 14080-120.STEP
- БХМ-04.41.00.001 Шайба.SLDDRW
- БХМ-04.41.00.001 Шайба.SLDPRT
- БХМ-04.41.00.002 Шайба стопорная.SLDDRW
- БХМ-04.41.00.002 Шайба стопорная.SLDPRT
- БХМ-04.41.01.000 Барабан.SLDASM
- БХМ-04.41.01.000 Барабан.SLDDRW
- БХМ-04.41.01.001 Вал.SLDDRW
- БХМ-04.41.01.001 Вал.SLDPRT
- БХМ-04.41.01.002 Обечайка.SLDDRW
- БХМ-04.41.01.002 Обечайка.SLDPRT
- БХМ-04.41.01.100 Фланец.SLDASM
- БХМ-04.41.01.100 Фланец.SLDDRW
- БХМ-04.41.01.101 Втулка.SLDDRW
- БХМ-04.41.01.101 Втулка.SLDPRT
- БХМ-04.41.01.102 Диск.SLDDRW
- БХМ-04.41.01.102 Диск.SLDPRT
- БХМ-04.41.01.103 Ребро.SLDDRW
- БХМ-04.41.01.103 Ребро.SLDPRT
- БХМ-23.07.02.000 Опора 3624.SLDASM
- БХМ-23.07.02.000 Опора 3624.SLDDRW
- БХМ-23.07.02.001 Корпус 3624.SLDDRW
- БХМ-23.07.02.001 Корпус 3624.SLDPRT
- БХМ-23.07.02.002 Крышка.SLDDRW
- БХМ-23.07.02.002 Крышка.SLDPRT
- БХМ-23.07.02.003 Втулка.SLDDRW
- БХМ-23.07.02.003 Втулка.SLDPRT
- БХМ-23.07.02.004 Крышка.SLDDRW
- БХМ-23.07.02.004 Крышка.SLDPRT
- Болт М10-6gх12.88.019 ГОСТ 7798-70.SLDPRT
- Болт М12-6gх40.88.019 ГОСТ 7798-70.SLDPRT
- Болт М12-6gх50.88.019 ГОСТ 7798-70.SLDPRT
- Колпачок с фиксатором для прессмасленки.SLDPRT
- Кольцо 250-260-46-2-3 ГОСТ 9833-73.SLDPRT
- Манжета 1.1-150х180-1 ГОСТ 8752-79.SLDPRT
- Масленка 1.2.Ц6 ГОСТ 19853-74.SLDPRT
- Подшипник 3624Н ГОСТ 5721-75.SLDPRT
- Шайба 10 65Г 019 ГОСТ 6402-70.SLDPRT
- Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
- Шпонка 36х20х160 ГОСТ 23360-78.SLDPRT
