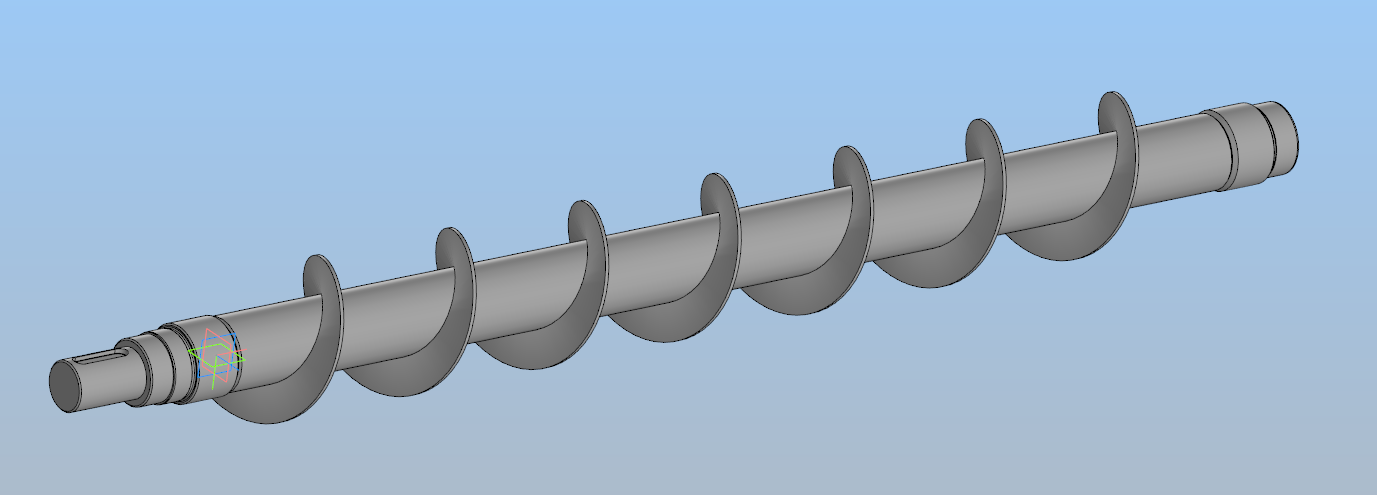

Шнек предназначен для транспортировки сыпучих материалов в винтовом транспортере.
Наружный диаметр шнека-190 мм.
Диаметр вала-95 мм.
Длина рабочей части-1500 мм.
Толщина витка-5 мм.
Посадочный диаметр под подшипник-90 мм.
Общий габарит шнека-1830 мм.
Конструкция сварная.
