Шнек для сыпучих материалов. Длина 630. Диаметр 74мм. Предназначен для дозирования сыпучих пищевых сред. Ступица под шпоночный вал 19мм. Толщина витка 2 мм. В качестве шнековой камеры предполагается стандартная нержавеющая труба DN80. Шнек крепится к валу редуктора протяженным анкером. Производительность шнека до 400 кг/час по муке.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Шнек для сыпучих материалов со ступицей
Шнек для сыпучих материалов со ступицей
0
2
619
3
0
20
Сообщить о проблеме
Автор
Григорий Синицкий
Дата
04.03.2019
Язык
Русский
Состав
3д сборка
Софт
Autodesk Inventor 2017
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Вал шнека.ipt
-
Сборка шнека.iam
-
витки шнека.ipt
-
пробка вала.ipt
-
-
ступица на вал редуктора.ipt
-

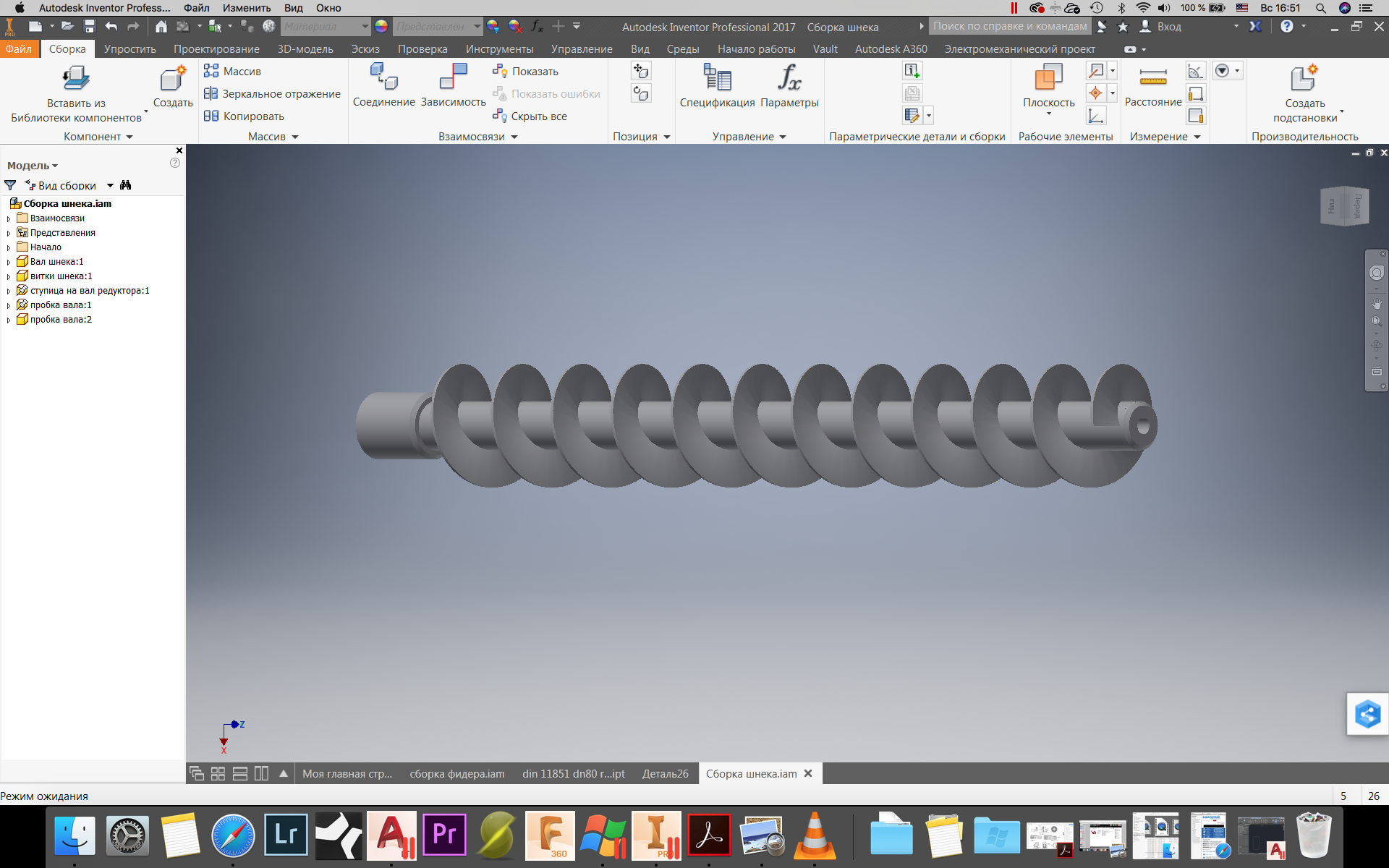

шнек 630ммх74мм.png
-
