Шнек золоудаления с наружным диаметром 138 мм

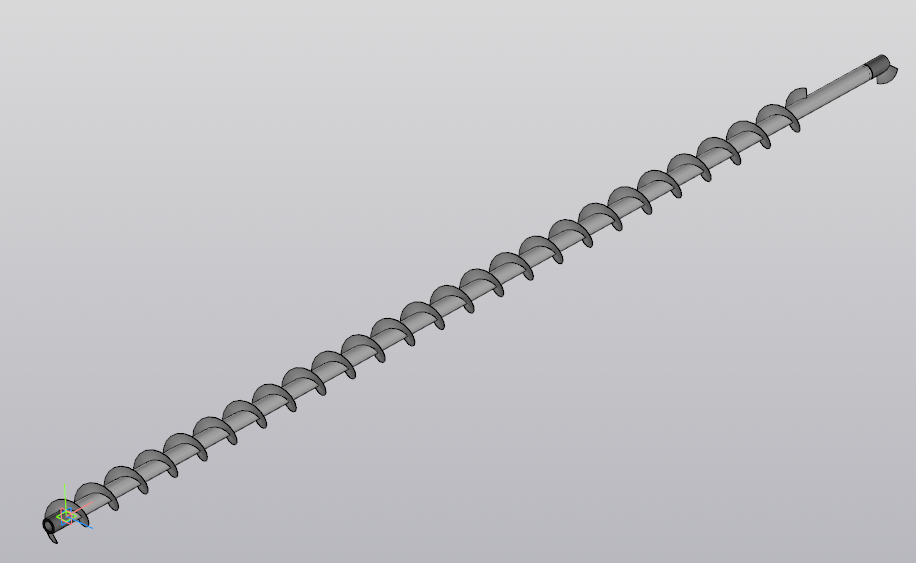

3D модель с деталировкой шнека золоудаления длинной 4230 и диаметром 138 мм, сборочный чертеж, спецификация. Выполнен по натурным обмерам.

Состав: Сборочный чертеж(СБ), 3D-модель с деталировкой

Софт: КОМПАС-3D 20.1

Файлы:

Виток левый.m3d

Хвостовик шлицевой _ ТЭЦ.С.240206.01.m3d

Шнек 138x60 N25 L3750.m3d

Шнек _ ТЭЦ.С.240206.00 СБ.a3d

Шнек _ ТЭЦ.С.240206.00.spw

Виток левый _ ТЭЦ.С.240206.04.cdw

Виток правый _ ТЭЦ.С.240206.03.cdw

Хвостовик шлицевой _ ТЭЦ.С.240206.01.cdw

Шнек 138x60 N25 L3750 _ ТЭЦ.С.240206.02.cdw

Шнек Сборочный чертеж _ ТЭЦ.С.240206.00 СБ.cdw

Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
