Шнековый конвейер для транспортирования древесного угля

0
57
2
0

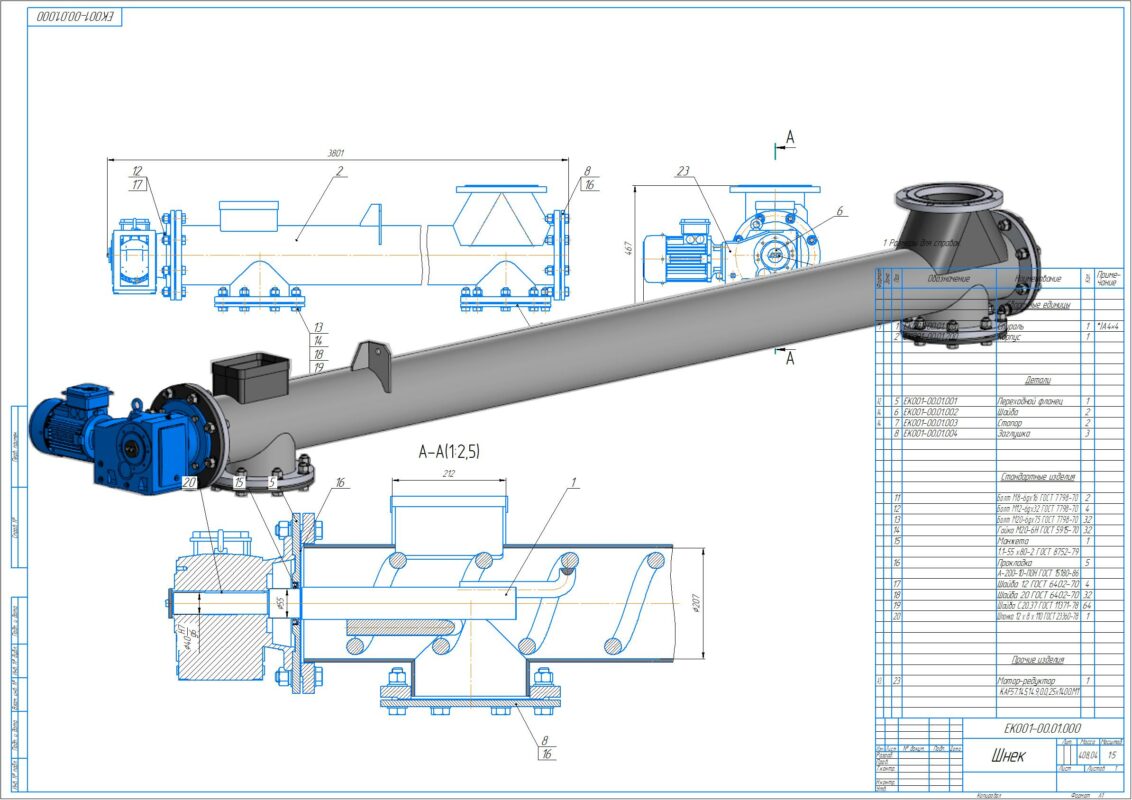

3D модель Шнековый конвейер для транспортирования древесного угля

Шнековый конвейер для транспортирования древесного угля с рабочим органом в виде спиральной пружины. Работа выполнена в качестве тестового задания по разработке чертежей на работающую установку по производству древесного угля. Модель содержит детали, сборочные единицы и чертежи разработанные в Компас-3Д V-20.
Диаметр шнека 200мм. Длина 3000мм. Обороты спирали 9 об/мин. Привод мотор-редуктор KAF57.145,14.9,0.0,25х1400.М1. Производительность 0,3 тн/час.

3D Модели древесный уголь Конвейер Мотор-редуктор спираль Транспортирование трубчатый Установка шнек
Поделиться:
Поделиться через Telegram Поделиться через Whatsapp Поделиться через VK

Еще чертежи и проекты по этой теме:

300
Установка для производства древесного угля из дров УТДВ
20
Шнековый транспортер для древесных опилок
50
Дробилка угля шнековая
30
Шнековый конвейер с бункером
80
Конвейер винтовой (транспортёр шнековый) горизонтальный для равномерного транспортирования сыпучих материалов, L=4м
150
Конвейер шнековый КШ-190
Комментариев пока нет
Чтобы оставить комментарий, необходимо войти
Войти с помощью:
Ссылка на логин через google Ссылка на логин через vk Ссылка на логин через yandex
Автор
Андрей Перфильев
Дата
16.05.2024
Язык
Русский
Состав
3-D сборка с полным комплектом деталей и чертежей выполненных в КОМПАС-3Д V-20
Софт
КОМПАС-3D 20 Как открыть?
Содержимое архива
  • EK001-00.01.000 - Шнек.a3d
  • EK001-00.01.000 - Шнек.cdw
  • EK001-00.01.001 - Переходной фланец.cdw
  • EK001-00.01.001 - Переходной фланец.m3d
  • EK001-00.01.002 - Шайба.cdw
  • EK001-00.01.002 - Шайба.m3d
  • EK001-00.01.003 - Стопор.cdw
  • EK001-00.01.003 - Стопор.m3d
  • EK001-00.01.004 - Заглушка.cdw
  • EK001-00.01.004 - Заглушка.m3d
  • EK001-00.01.100 - Спираль.a3d
  • EK001-00.01.100 - Спираль.cdw
  • EK001-00.01.101 - Вал.cdw
  • EK001-00.01.101 - Вал.m3d
  • EK001-00.01.102 - Торсион.cdw
  • EK001-00.01.102 - Торсион.m3d
  • EK001-00.01.103 - Спираль.cdw
  • EK001-00.01.103 - Спираль.m3d
  • EK001-00.01.200 - Корпус.a3d
  • EK001-00.01.200 - Корпус.cdw
  • EK001-00.01.201 - Труба.cdw
  • EK001-00.01.201 - Труба.m3d
  • EK001-00.01.202 - Патрубок.cdw
  • EK001-00.01.202 - Патрубок.m3d
  • EK001-00.01.204 - Ухо.cdw
  • EK001-00.01.204 - Ухо.m3d
  • EK001-00.01.205 - Косынка.m3d
  • EK001-00.01.205 - Ребро.cdw
  • EK001-00.01.206 - Переход.cdw
  • EK001-00.01.206 - Переход.m3d
  • EK001-00.01.207 - Вставка.cdw
  • EK001-00.01.207 - Вставка.m3d
  • EK001-00.01.208 - Короб.cdw
  • EK001-00.01.208 - Короб.m3d
  • EK001-00.01.209 - Обечайка.cdw
  • EK001-00.01.209 - Обечайка.m3d
  • Мотор-редуктор.m3d
  • Рисунок.jpg
