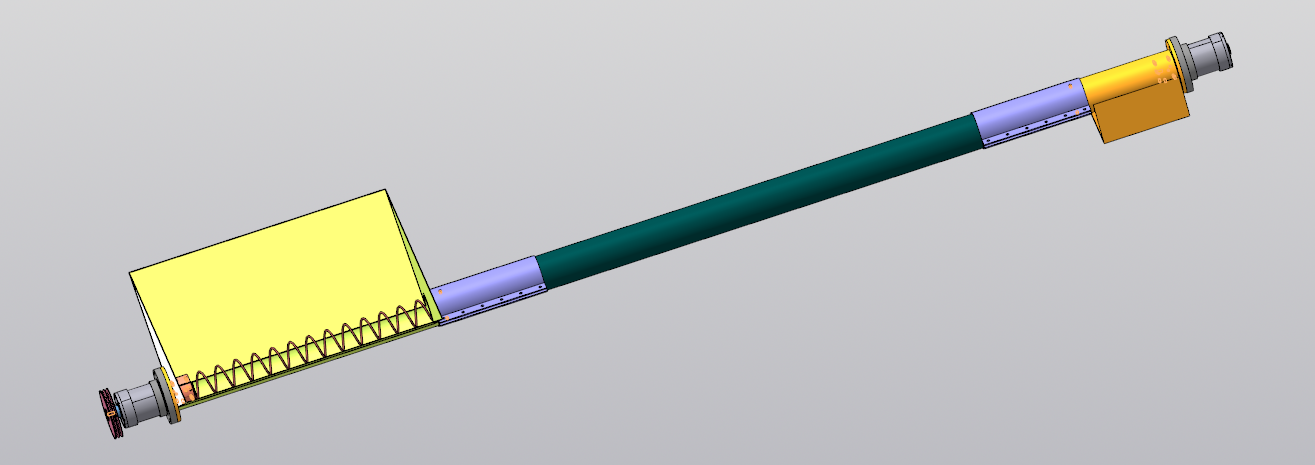

Трубчатый конвейер с рабочим органом в виде спиральной пружины. В качестве направляющей трубы используется пластиковая гибкая труба из ПНД. Модель выполнена реверсинжинирингом по реально работающему конвейеру. Модель содержит детали и сборочные единицы разработанные в Компас-3Д V-20.
Реальный прототип конвейера работает для транспортирования резиновой крошки фракцией 5-10мм.
Внутренний диаметр трубы шнека 140мм. Обороты спирали 750об/мин. Привод электродвигателем 2,2кВт через ременную передачу. Производительность на резиновой крошке около 2,0 тн/час. Некоторые элементы без истории построения
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Конвейер спиральный 2,0 тн/час.
Конвейер спиральный 2,0 тн/час.
0
0
40
1
0
20
Автор
Андрей
Перфильев
Дата
06.05.2024
Язык
Русский
Состав
3-D сборка с полным комплектом деталей выполненных в КОМПАС-3Д V-20
Софт
КОМПАС-3D 20
Как открыть?
Содержимое архива
-
Zagruzka-1.m3d
-
Flanec.m3d
-
importirovannaya__7.m3d
-
importirovannaya__9.m3d
-
NO-1287.00.000.a3d
-
NO-1287.00.001.m3d
-
NO-1287.00.002.m3d
-
NO-1287.00.003.m3d
-
NO-1287.00.004.m3d
-
NO-1287.00.005.m3d
-
NO-1287.00.006.m3d
-
NO-1287.01.000.a3d
-
NO-1287.01.001.m3d
-
NO-1287.02.000.a3d
-
NO-1287.02.001.m3d
-
NO-1287.02.002.m3d
-
NO-1287.03.000.a3d
-
NO-1287.03.001.m3d
-
NO-1287.03.002.m3d
-
Podshipnik 7311 GOST333-79 (CHertej 2).M3D
-
Podshipnik 7311 GOST333-79.M3D
-
RT-03.01.000-02.a3d
-
RT-03.01.000-03.a3d
-
RT-03.01.002 (CHertej 2).M3D
-
RT-03.01.002.M3D
-
RT-03.01.011.A3D
-
RT-03.01.012-02.m3d
-
RT-03.01.012-03.m3d
-
Zagruzka.m3d
