Транспортирующее устройство, предназначенное для перемещения сыпучих, порошкообразных, мелкокусковых и некоторых видов вязких материалов. Конвейер винтовой отвечает требованиям ГОСТ 12.2.003-91. Детали контактируемые с продуктом выполнены из стали 12Х18Н10Т. Климатическое исполнение, категория размещения - "У3" по ГОСТ 15150-96, категория помещения - "Г", Класс зон помещения - "В-IIа". Производительность 4м3/час, Червячный мотор-редуктор МРЧ-80 с взрывозащищенным электродвигателем АИМ90L4 класс взрывозащиты 1ExdBT4 IP54 У2, мощностью 2,2 кВт, частотой вращения 1500об/мин,
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Конвейер винтовой 4 м3/час

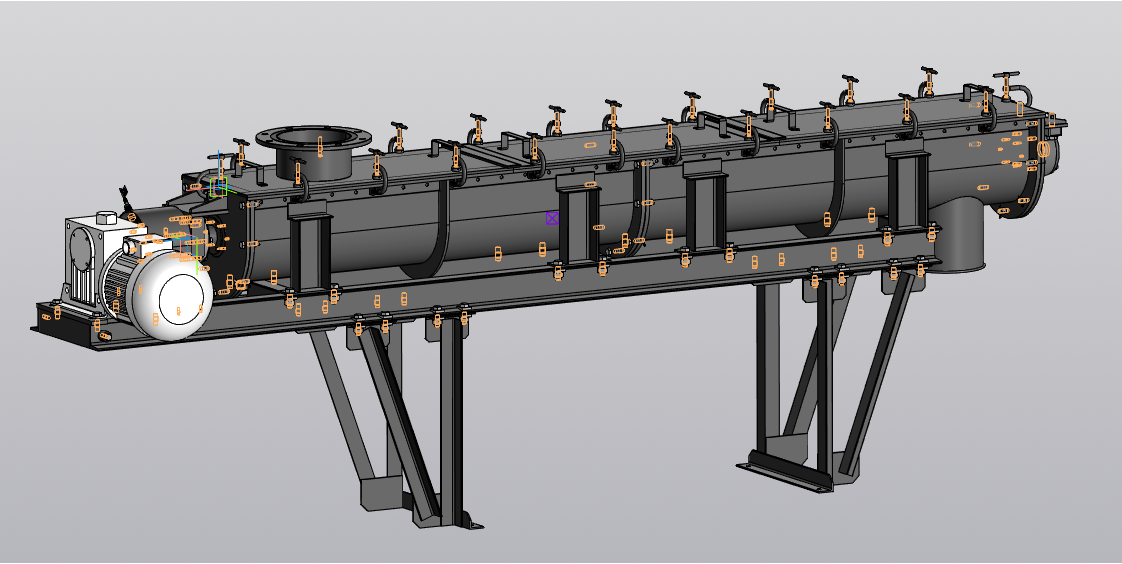

Конвейер винтовой 4 м3/час
0
0
10
0
0
500
Сообщить о проблеме
Автор
Сергей
Дата
20.10.2026
Язык
Русский
Состав
Полная 3Д модель готовая к разработке чертежей. По чертежам с этой модели уже собирали
Софт
КОМПАС-3D 23
Как открыть?
Отзывов пока нет
Содержимое архива
-
2МЧ-80-71-2,2-51-1110-Ц-У2-380.a3d
-
21.507.000.m3d
-
_DVI-M18-44S.a3d
-
_DVI-M18-44S_1.a3d
-
_DVI-M18-44S_2.a3d
-
А0.192 Корпус.m3d
-
А4.014 Каркас катушки.m3d
-
Б0.142 Крышка (тип С).m3d
-
В0.098 Уплотнение на штуцер .m3d
-
Г1.003 Колпачок.m3d
-
Д1.002 Держатель.m3d
-
К1.004 Гайка М18х1.m3d
-
Лапа.m3d
-
Мотор-редуктор МЧ-80.m3d
-
Провод для катушки Ч14.m3d
-
РКД59-304525-01.00.00 - Конвейер винтовой.a3d
-
РКД59-304525-01.00.00 - Конвейер винтовой.stp
-
РКД59-304525-01.00.01 - Корпус.m3d
-
РКД59-304525-01.00.02 - Крышка.m3d
-
РКД59-304525-01.00.03 - Крышка.m3d
-
РКД59-304525-01.00.04 - Втулка.m3d
-
РКД59-304525-01.00.05 - Прокладка.m3d
-
РКД59-304525-01.00.06 - Прокладка.m3d
-
РКД59-304525-01.00.07 - Прокладка.m3d
-
РКД59-304525-01.00.08 - Шайба.m3d
-
РКД59-304525-01.00.09 - Кольцо.m3d
-
РКД59-304525-01.00.11 - Шайба стопорная.m3d
-
РКД59-304525-01.00.12 - Пробка.m3d
-
РКД59-304525-01.00.13 - Втулка.m3d
-
РКД59-304525-01.00.14 - Крышка.m3d
-
РКД59-304525-01.00.15 - Прокладка.m3d
-
РКД59-304525-01.00.16 - Прокладка.m3d
-
РКД59-304525-01.10.00 - Корпус.a3d
-
РКД59-304525-01.10.01 - Желоб.m3d
-
РКД59-304525-01.10.02 - Фланец.m3d
-
РКД59-304525-01.10.03 - Боковина.m3d
-
РКД59-304525-01.10.04 - Ребро.m3d
-
РКД59-304525-01.10.05 - Бобышка.m3d
-
РКД59-304525-01.10.10 - Стойка.a3d
-
РКД59-304525-01.10.11 - Плита.m3d
-
РКД59-304525-01.10.12 - Кронштейн.m3d
-
РКД59-304525-01.10.13 - Стойка.m3d
-
РКД59-304525-01.20.00 - Корпус.a3d
-
РКД59-304525-01.20.01 - Патрубок.m3d
-
РКД59-304525-01.20.02 - Кольцо.m3d
-
РКД59-304525-01.30.00 - Винт.a3d
-
РКД59-304525-01.30.01 - Вал.m3d
-
РКД59-304525-01.30.02 - Цапфа.m3d
-
РКД59-304525-01.30.03 - Виток.m3d
-
РКД59-304525-01.40.00 - Стенка торцевая.a3d
-
РКД59-304525-01.40.01 - Крышка.m3d
-
РКД59-304525-01.40.02 - Бобышка.m3d
-
РКД59-304525-01.40.03 - Кольцо.m3d
-
РКД59-304525-01.40.10 - Кронштейн.a3d
-
РКД59-304525-01.40.11 - Стенка.m3d
-
РКД59-304525-01.40.12 - Ребро.m3d
-
РКД59-304525-01.40.13 - Плита.m3d
-
РКД59-304525-01.50.00 - Стенка торцевая.a3d
-
РКД59-304525-01.50.10 - Кронштейн.a3d
-
РКД59-304525-01.50.11 - Стойка.m3d
-
РКД59-304525-01.50.12 - Ребро.m3d
-
РКД59-304525-01.50.13 - Плита.m3d
-
РКД59-304525-01.60.00 - Прижим.a3d
-
РКД59-304525-01.60.01 - Стержень.m3d
-
РКД59-304525-01.60.02 - Винт нажимной.m3d
-
РКД59-304525-01.60.03 - Пята.m3d
-
РКД59-304525-01.60.04 - Проушина.m3d
-
РКД59-304525-01.60.05 - Палец.m3d
-
РКД59-304525-01.60.06 - Скоба.m3d
-
РКД59-304525-01.70.00 - Крышка.a3d
-
РКД59-304525-01.70.01 - Крышка.m3d
-
РКД59-304525-01.70.02 - Ручка.m3d
-
РКД59-304525-01.70.03 - Прокладка.m3d
-
РКД59-304525-01.70.04 - Накладка.m3d
-
РКД59-304525-01.70.05 - Патрубок.m3d
-
РКД59-304525-01.70.06 - Фланец.m3d
-
РКД59-304525-01.70.07 - Планка.m3d
-
РКД59-304525-01.80.00 - Рама.a3d
-
РКД59-304525-01.80.01 - Плита.m3d
-
РКД59-304525-01.80.02 - Опора.m3d
-
РКД59-304525-01.80.03 - Связь.m3d
-
РКД59-304525-01.80.04 - Бобышка.m3d
-
РКД59-304525-01.85.00 - Ограждение.a3d
-
РКД59-304525-01.85.01 - Кожух.m3d
-
РКД59-304525-01.90.00 - Стойка.a3d
-
РКД59-304525-01.90.01 - Ухо.m3d
-
РКД59-304525-01.90.02 - Опора.m3d
-
РКД59-304525-01.90.03 - Стойка.m3d
-
РКД59-304525-01.90.04 - Связь.m3d
-
РКД59-304525-01.95.00 - Муфта.a3d
-
РКД59-304525-01.95.01 - Полумуфта.m3d
-
РКД59-304525-01.95.02 - Полумуфта.m3d
-
РКД59-304525-01.95.03 - Палец.m3d
-
РКД59-304525-01.95.04 - Втулка.m3d
-
РКД59-304525-01.95.05 - Втулка.m3d
-
Резистор 0805- 0 Ом.m3d
-
Резистор 0805- Ом.m3d
-
Чашка Ч14.m3d
-
Э6.008 Кабель.m3d
-
Этикетка 50,8х25,4 для ДВИ-М12-34С.m3d
