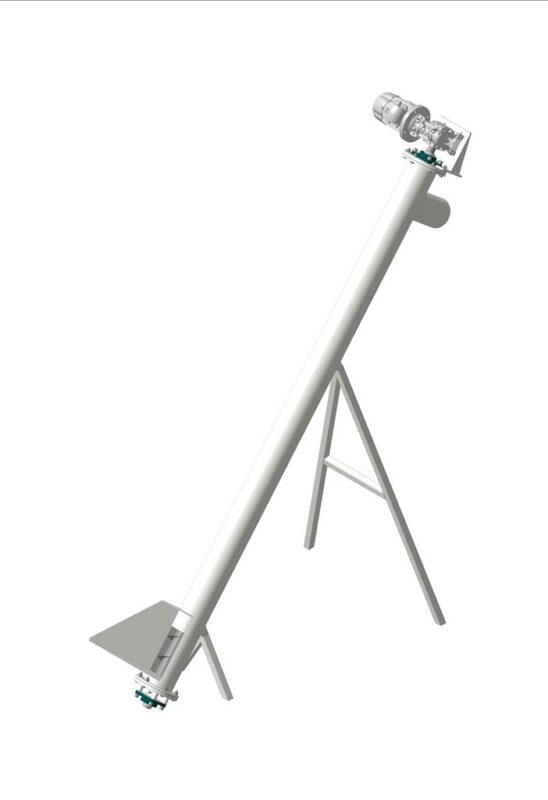

Шнековый транспортер предназначен для транспортировки преимущественно сыпучих материалов при помощи вращения шнекового винта, приводящегося в движение моторедуктором.
Мощность - 1,5 кВт.
Частота вращения вала - 100 об/мин.
Шаг винта - 115 мм.
Корпус шнека - труба 159х4,5.
Вал шнека - труба 76х4.
Угол наклона - 50 градусов.
Высота подъема - 2,1 м.
Длина рабочей части - 2,8 м.
- Главная -
- Чертежи -
- Машиностроение и механика -
- Подъемно транспортные установки (ПТУ) -
- Конвейеры -
- Шнековый транспортер наклонный под углом 50 градусов.
Шнековый транспортер наклонный под углом 50 градусов.
0
2
100
1
0
100
Сообщить о проблеме
Автор
Алексей Шмонин
Дата
11.05.2025
Язык
Русский
Состав
3D Сборка (некоторые элементы без истории)
Софт
КОМПАС-3D 23
Как открыть?
Отзывов пока нет
Содержимое архива
-
80_3.a3d
-
80_3_01.m3d
-
80_3_02.m3d
-
80_3_03.m3d
-
80_3_04.m3d
-
80_3_05.m3d
-
80_3_06.m3d
-
80_3_07.m3d
-
80_3_08.m3d
-
80_3_09.m3d
-
80_3_10.m3d
-
24210-40208.a3d
-
24210-40208_01.m3d
-
24210-40208_02.m3d
-
box075-80-b5.a3d
-
box075-80-b5_01.m3d
-
box075-80-b5_02.m3d
-
Бобышка.m3d
-
Вал ведомый.m3d
-
Вал ведущий.m3d
-
Втулка.m3d
-
Кольцо прижимное.m3d
-
Корпус шнека.m3d
-
Корпус шнека в сборе.a3d
-
Кронштейн крепления мотор-редуктора в сборе.a3d
-
Крышка защитная.m3d
-
Мотор-редуктор NMRV 075-15-1,5.a3d
-
Ножка.m3d
-
Ножка 2.m3d
-
Основание.m3d
-
Отвод.m3d
-
Перемычка.m3d
-
Переход малый.m3d
-
Переход малый 2.m3d
-
Перо шнека.m3d
-
Пластина.m3d
-
Пластина 2.m3d
-
Пластина крепления редуктора.m3d
-
Пластина крепления стойки.m3d
-
Прокладка.m3d
-
Проставка защитная в сборе.a3d
-
Ребро.m3d
-
Стенка бункера боковая.m3d
-
Стенка бункера задняя.m3d
-
Стенка бункера передняя.m3d
-
Стойка в сборе.a3d
-
Стойка малая в сборе.a3d
-
Труба.m3d
-
Труба шнека.m3d
-
Уплотнение подшипникового узла.m3d
-
Уплотнение подшипникового узла вогнутое.m3d
-
Фланец.m3d
-
Фланец 2.m3d
-
Фланец 3.m3d
-
Фланец 4.m3d
-
Фланец в сборе.a3d
-

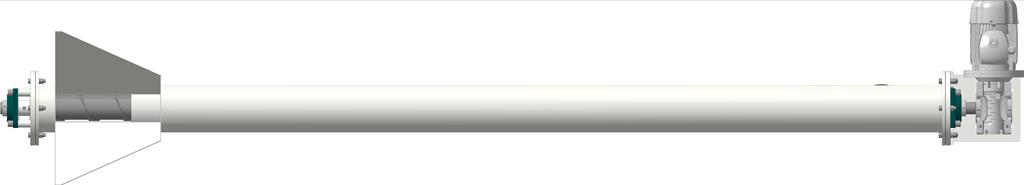

Шнек (винт) в сборе.a3d
-
Шнек в сборе.a3d
-
Шнековый транспортер в сборе.a3d
-
Шнековый транспортер в сборе.stp
