Транспортер шнековый модульный

200

Транспортер шнековый модульный предназначен для транспортировки зерна и аналогичных сыпучих материалов. Корпус и шнек выполнены из секций 2000 мм. Возможно добавить любое необходимое количество промежуточных секций. Корпус стыкуется на болтовые фланцевые соединения. Шнек собирается на болтовые соединения и устанавливается через промежуточные опоры с возможностью вертикальной и горизонтальной регулировки.

Основные параметры транспортера:
1. Корпус 250х233 мм, толщина 3 мм.
2. Шнек: диаметр 160 мм, шаг 160 мм, толщина витка 3 мм; труба 48х4 мм.
3. Мотор-редуктор NMRW075 (186,7 об./мин., i=7,5, sf=1,8, 2,2 кВт).
4. Муфта МУВП 6-250.

3D Модели Винтовой Конвейер транспортер шнек

Автор

Илья Багаев

Дата

11.06.2026

Язык

Русский

Состав

Комплект рабочей документации согласно списка файлов: модели, чертежи, сборки, спецификации, список материалов.

Софт

КОМПАС-3D 22 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

- - КМХ.005.10.000 СБ Корпус.a3d
  - КМХ.005.10.000 СБ Корпус.cdw
  - КМХ.005.10.000 СБ Корпус Спецификация.spw
  - КМХ.005.11.000 СБ Секция загрузочная.a3d
  - КМХ.005.11.000 СБ Секция загрузочная.cdw
  - КМХ.005.11.000 СБ Секция загрузочная Спецификация.spw
  - КМХ.005.11.001 Желоб (загрузочная секция).cdw
  - КМХ.005.11.001 Желоб (загрузочная секция).m3d
  - КМХ.005.11.002 Крышка (загрузочная секция).cdw
  - КМХ.005.11.002 Крышка (загрузочная секция).m3d
  - КМХ.005.11.003 Стенка торцевая.cdw
  - КМХ.005.11.003 Стенка торцевая.m3d
  - КМХ.005.11.004 Фланец.cdw
  - КМХ.005.11.004 Фланец.m3d
  - КМХ.005.12.000 СБ Секция промежуточная.a3d
  - КМХ.005.12.000 СБ Секция промежуточная.cdw
  - КМХ.005.12.000 СБ Секция промежуточная Спецификация.spw
  - КМХ.005.12.001 Желоб (промежуточная секция).cdw
  - КМХ.005.12.001 Желоб (промежуточная секция).m3d
  - КМХ.005.12.002 Крышка (промежуточная секция).cdw
  - КМХ.005.12.002 Крышка (промежуточная секция).m3d
  - КМХ.005.13.000 СБ Секция разгрузочная.a3d
  - КМХ.005.13.000 СБ Секция разгрузочная.cdw
  - КМХ.005.13.000 СБ Секция разгрузочная Спецификация.spw
  - КМХ.005.13.001 Желоб (разгрузочная секция).cdw
  - КМХ.005.13.001 Желоб (разгрузочная секция).m3d
  - КМХ.005.13.002 Крышка (разгрузочная секция).cdw
  - КМХ.005.13.002 Крышка (разгрузочная секция).m3d
  - КМХ.005.13.003 Стенка.cdw
  - КМХ.005.13.003 Стенка.m3d
  - КМХ.005.13.004 Вставка.cdw
  - КМХ.005.13.004 Вставка.m3d
  - КМХ.005.13.100 СБ Патрубок разгрузочный.a3d
  - КМХ.005.13.100 СБ Патрубок разгрузочный.cdw
  - КМХ.005.13.100 СБ Патрубок разгрузочный Спецификация.spw
  - КМХ.005.13.101 Обечайка.cdw
  - КМХ.005.13.101 Обечайка.m3d
  - КМХ.005.13.102 Патрубок.cdw
  - КМХ.005.13.102 Патрубок.m3d
  - КМХ.005.13.103 Рамка.cdw
  - КМХ.005.13.103 Рамка.m3d
  - КМХ.005.13.104 Фланец.cdw
  - КМХ.005.13.104 Фланец.m3d
- - КМХ.005.20.000 СБ Шнек.a3d
  - КМХ.005.20.000 СБ Шнек.cdw
  - КМХ.005.20.000 СБ Шнек Спецификация.spw
  - КМХ.005.20.001 Вал опорный.cdw
  - КМХ.005.20.001 Вал опорный.m3d
  - КМХ.005.20.002 Вал приводной.cdw
  - КМХ.005.20.002 Вал приводной.m3d
  - КМХ.005.20.003 Вал соединительный.cdw
  - КМХ.005.20.003 Вал соединительный.m3d
  - КМХ.005.20.004 Витки (приводная часть).cdw
  - КМХ.005.20.004 Витки (приводная часть).m3d
  - КМХ.005.20.005 Витки (опорная часть).cdw
  - КМХ.005.20.005 Витки (опорная часть).m3d
  - КМХ.005.20.006 Витки (промежуточная часть).cdw
  - КМХ.005.20.006 Витки (промежуточная часть).m3d
  - КМХ.005.20.007 Виток обратный.cdw
  - КМХ.005.20.007 Виток обратный.m3d
  - КМХ.005.20.008 Труба (промежуточная часть).cdw
  - КМХ.005.20.008 Труба (промежуточная часть).m3d
  - КМХ.005.20.009 Труба.cdw
  - КМХ.005.20.009 Труба.m3d
- - КМХ.005.30.000 СБ Кронштейн.a3d
  - КМХ.005.30.000 СБ Кронштейн.cdw
  - КМХ.005.30.000 СБ Кронштейн Спецификация.spw
  - КМХ.005.30.001 Основание.cdw
  - КМХ.005.30.001 Основание.m3d
  - КМХ.005.30.002 Пластина.cdw
  - КМХ.005.30.002 Пластина.m3d
  - КМХ.005.30.003 Ребро.cdw
  - КМХ.005.30.003 Ребро.m3d
  - КМХ.005.30.004 Вставка.cdw
  - КМХ.005.30.004 Вставка.m3d
- - КМХ.005.40.000 СБ Опора промежуточная.a3d
  - КМХ.005.40.000 СБ Опора промежуточная.cdw
  - КМХ.005.40.000 СБ Опора промежуточная Спецификация.spw
  - КМХ.005.40.001 Вкладыш.cdw
  - КМХ.005.40.001 Вкладыш.m3d
  - КМХ.005.40.002 Корпус.cdw
  - КМХ.005.40.002 Корпус.m3d
  - КМХ.005.40.003 Ось вертикальная.cdw
  - КМХ.005.40.003 Ось вертикальная.m3d
  - КМХ.005.40.004 Ось горизонтальная.cdw
  - КМХ.005.40.004 Ось горизонтальная.m3d
  - КМХ.005.40.005 Пластина.cdw
  - КМХ.005.40.005 Пластина.m3d
  - КМХ.005.40.006 Ухо (регулировка).cdw
  - КМХ.005.40.006 Ухо (регулировка).m3d
  - КМХ.005.40.007 Ухо (монтаж).cdw
  - КМХ.005.40.007 Ухо (монтаж).m3d
- - КМХ.005.50.000 СБ Муфта.a3d
  - КМХ.005.50.000 СБ Муфта.cdw
  - КМХ.005.50.000 СБ Муфта Спецификация.spw
  - КМХ.005.50.001 Полумуфта.cdw
  - КМХ.005.50.001 Полумуфта.m3d
  - КМХ.005.50.002 Полумуфта.cdw
  - КМХ.005.50.002 Полумуфта.m3d
  - КМХ.005.50.003 Палец.cdw
  - КМХ.005.50.003 Палец.m3d
  - КМХ.005.50.004 Кольцо.cdw
  - КМХ.005.50.004 Кольцо.m3d
  - КМХ.005.50.005 Втулка.cdw
  - КМХ.005.50.005 Втулка.m3d
- - - _075-28 (120).m3d
    - _75-100-112 B5.m3d
    - _Gear unit 75.m3d
    - _VB 075-24 (24).m3d
    - Вал выходной односторонний.m3d
    - Редуктор NMRV-075-100-112-B5.a3d
    - Фланец.m3d
  - - BA90L-B3.a3d
    - BA90L-B3_PART1.m3d
    - BA90L-B3_PART2.m3d
    - BA90L-B3_PART3.m3d
    - BA90L-B3_PART4.m3d
    - BA90L-B3_PART5.m3d
    - BA90L-B3_PART6.m3d
    - BA90L-B3_PART7.m3d
    - BA90L-B3_PART8.m3d
    - BA90L-B3_PART9.m3d
    - BA90L-B3_PART10.m3d
    - BA90L-B3_PART11.m3d
    - BA90L-B3_PART12.m3d
    - BA90L-B3_PART13.m3d
    - BA90L-B3_PART14.m3d
    - BA90L-B3_PART15.m3d
    - BA90L-B3_PART16.m3d
    - BA90L-B3_PART17.m3d
    - BA90L-B3_PART18.m3d
    - BA90L-B3_PART19.m3d
    - BA90L-B3_PART20.m3d
    - BA90L-B3_PART21.m3d
    - BA90L-B3_PART22.m3d
    - BA90L-B3_PART23.m3d
    - BA90L-B3_PART24.m3d
    - BA90L-B3_PART25.m3d
    - BA90L-B3_PART26.m3d
  - Мотор-редуктор NMRW075 2,2 кВт.a3d

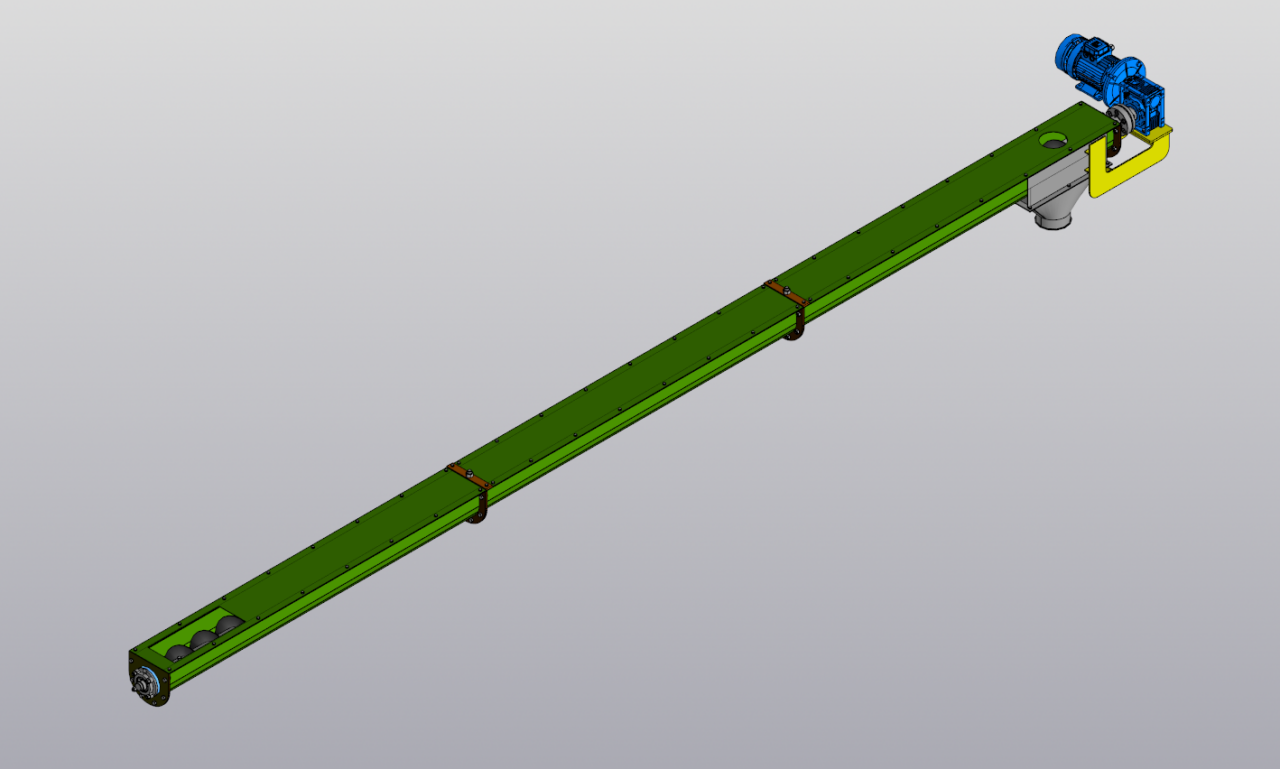

- 2026-06-11_14-32-02.png

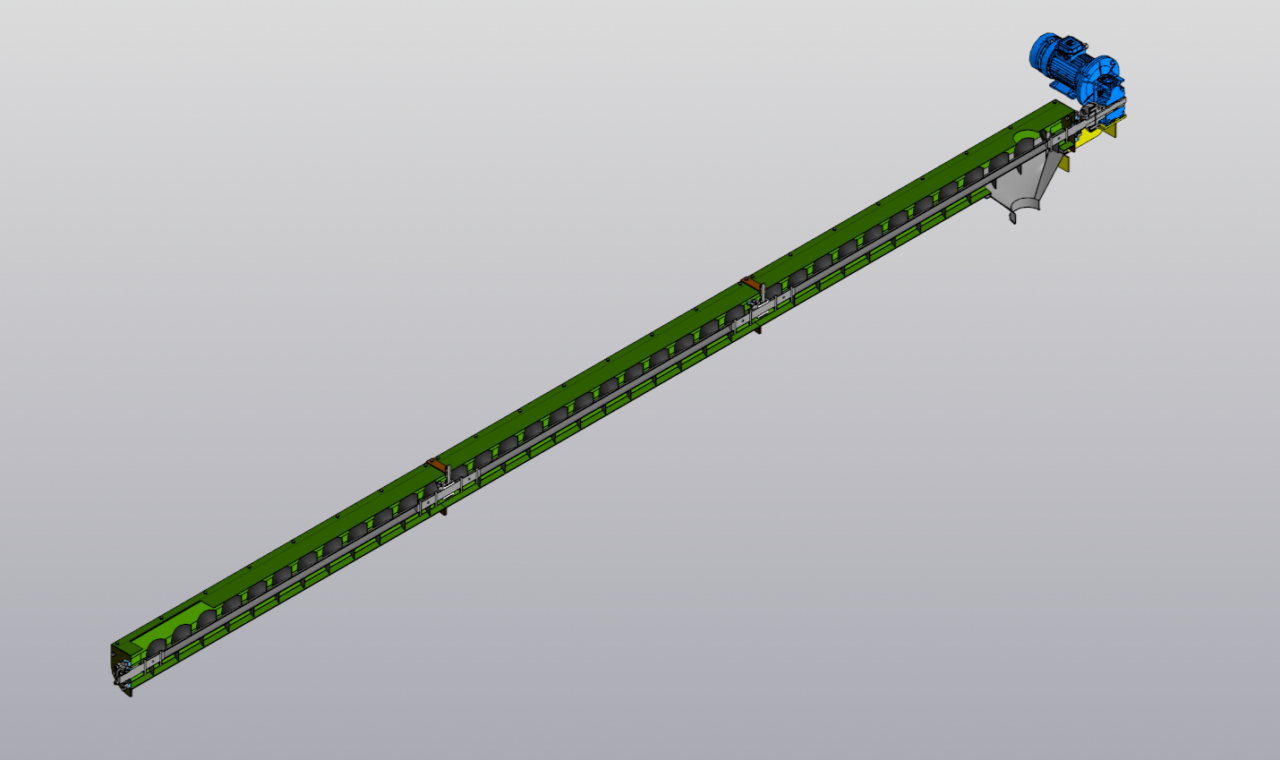

- 2026-06-11_14-32-54.png
- КМХ.005.00.000 СБ Транспортер шнековый.a3d

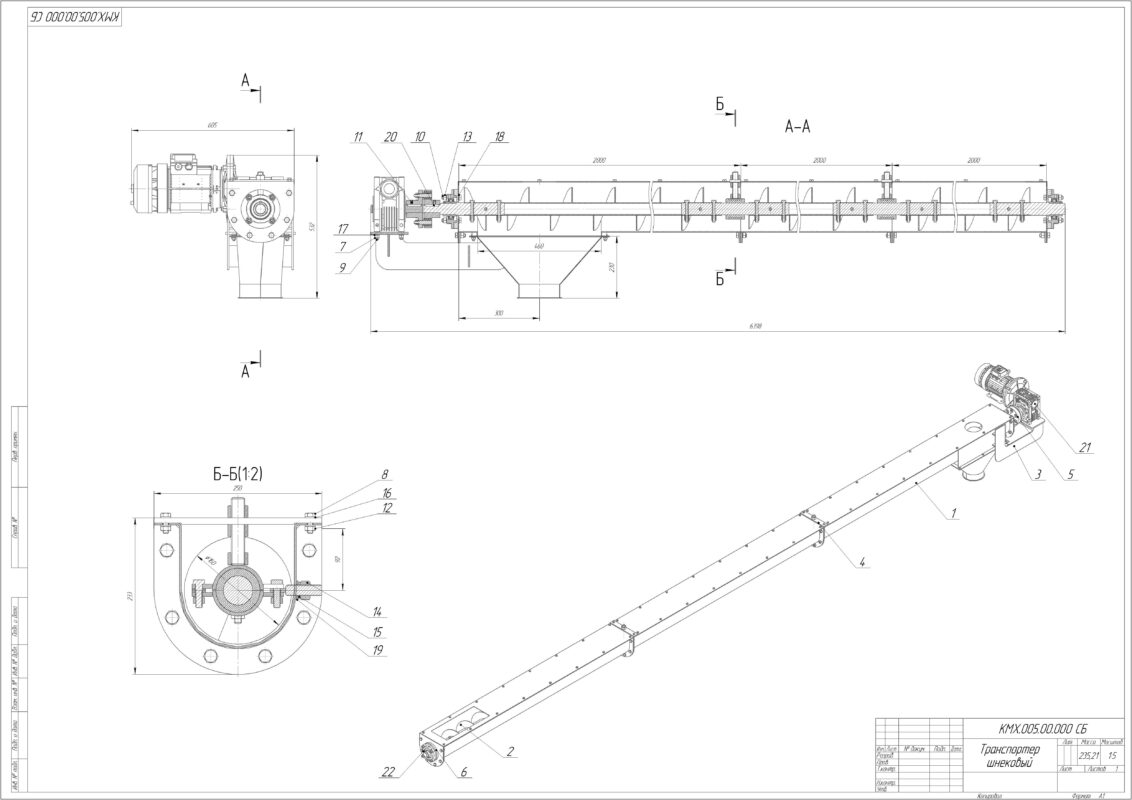

- КМХ.005.00.000 СБ Транспортер шнековый.cdw
- КМХ.005.00.000 СБ Транспортер шнековый.jpg
- КМХ.005.00.000 СБ Транспортер шнековый.stp
- КМХ.005.00.000 СБ Транспортер шнековый Спецификация.spw
- КМХ.005.00.000 СБ Транспортер шнековый Срецификация.spw
- КМХ.005.00.001 Фланец подшипника.cdw
- КМХ.005.00.001 Фланец подшипника.m3d
- Подшипник UCFC 208.m3d
- Список материалов и комплектующих по секциям.xlsx
