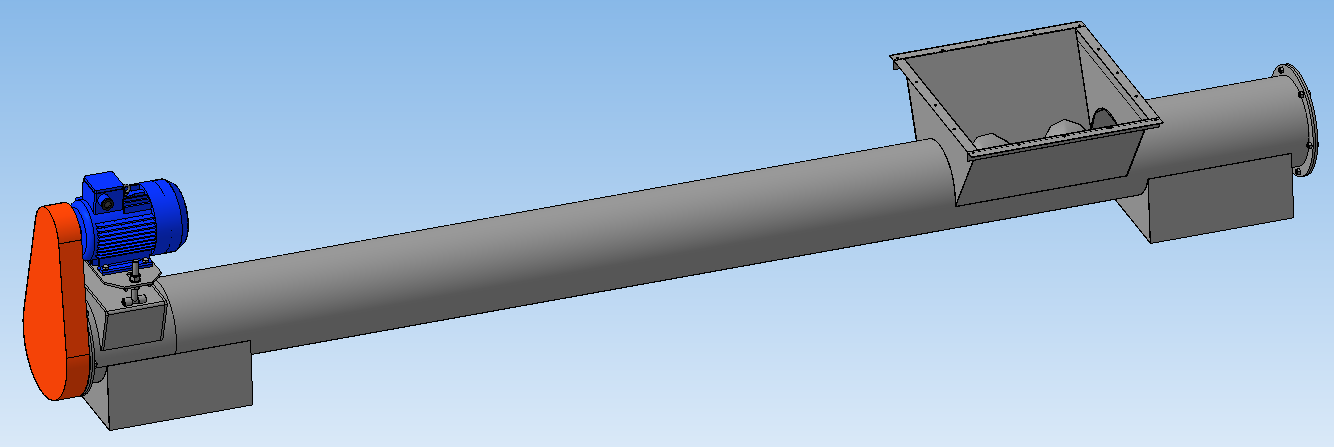

Транспортёр шнековый погрузочный

Транспортёр погрузочный, шнекового типа,
диаметр шнека 190 мм,
внутренний диаметр трубы - 296 мм, шнек 270 мм
приводной двигатель - АИРУ112МВ8У2 (мощность - 3 кВт, частота вращения - 750 об/мин)

Состав: 3D Сборка

Софт: КОМПАС-3D 15 SP1

Файлы:

Транспортёр шнековый погрузочный/

Транспортёр шнековый погрузочный/Кожух защитный.m3d

Транспортёр шнековый погрузочный/Опора подшипниковая/

Транспортёр шнековый погрузочный/Опора подшипниковая/корпус.m3d

Транспортёр шнековый погрузочный/Опора подшипниковая/фланец.m3d

Транспортёр шнековый погрузочный/Опора подшипниковая/Опора подшипниковая.a3d

Транспортёр шнековый погрузочный/Опора подшипниковая/ребро жёсткости.m3d

Транспортёр шнековый погрузочный/Опора подшипниковая/Крышка.m3d

Транспортёр шнековый погрузочный/бандаж опорного фланца.m3d

Транспортёр шнековый погрузочный/стенка приёмного бункера торцевая.m3d

Транспортёр шнековый погрузочный/Стенка окна выгрузки пологая.m3d

Транспортёр шнековый погрузочный/Опора подшипниковая правая/

Транспортёр шнековый погрузочный/Опора подшипниковая правая/корпус.m3d

Транспортёр шнековый погрузочный/Опора подшипниковая правая/фланец.m3d

Транспортёр шнековый погрузочный/Опора подшипниковая правая/ребро жёсткости.m3d

Транспортёр шнековый погрузочный/Опора подшипниковая правая/Опора подшипниковая правая.a3d

Транспортёр шнековый погрузочный/Опора подшипниковая правая/Крышка.m3d

Транспортёр шнековый погрузочный/Шкив ведомый/

Транспортёр шнековый погрузочный/Шкив ведомый/шайба стопорная.m3d

Транспортёр шнековый погрузочный/Шкив ведомый/ступица.m3d

Транспортёр шнековый погрузочный/Шкив ведомый/шкив.a3d

Транспортёр шнековый погрузочный/Шкив ведомый/диск.m3d

Транспортёр шнековый погрузочный/Шкив ведомый/венец.m3d

Транспортёр шнековый погрузочный/стенка приёмного бункера боковая.m3d

Транспортёр шнековый погрузочный/стенка раструба боковая.m3d

Транспортёр шнековый погрузочный/Бандаж.m3d

Транспортёр шнековый погрузочный/стенка окна выгрузки вертикальная.m3d

Транспортёр шнековый погрузочный/фланец.m3d

Транспортёр шнековый погрузочный/Жёлоб.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/

Транспортёр шнековый погрузочный/Привод транспортёра/Двигатель АИРУ112МВ8У2.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/натяжитель/

Транспортёр шнековый погрузочный/Привод транспортёра/натяжитель/втулка.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/натяжитель/шпилька натяжения.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/натяжитель/натяжитель.a3d

Транспортёр шнековый погрузочный/Привод транспортёра/ремень.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/привод транспортёра.a3d

Транспортёр шнековый погрузочный/Привод транспортёра/Двигатель в сборе.a3d

Транспортёр шнековый погрузочный/Привод транспортёра/пластина опорная/

Транспортёр шнековый погрузочный/Привод транспортёра/пластина опорная/пластина.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/пластина опорная/Втулка.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/пластина опорная/пластина опорная.a3d

Транспортёр шнековый погрузочный/Привод транспортёра/пластина опорная/ребро жёсткости.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/пластина опорная/Шпилька.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/Шайба стопорная.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/Шкив/

Транспортёр шнековый погрузочный/Привод транспортёра/Шкив/венец шкива.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/Шкив/ступица.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/Шкив/Шкив 1-В-2-130-32 ГОСТ 20889-88.a3d

Транспортёр шнековый погрузочный/Привод транспортёра/Площадка двигателя/

Транспортёр шнековый погрузочный/Привод транспортёра/Площадка двигателя/пластина.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/Площадка двигателя/Ребро.m3d

Транспортёр шнековый погрузочный/Привод транспортёра/Площадка двигателя/площадка двигателя.a3d

Транспортёр шнековый погрузочный/фланец приёмного бункера/

Транспортёр шнековый погрузочный/фланец приёмного бункера/Фланец приёмного бункера.a3d

Транспортёр шнековый погрузочный/фланец приёмного бункера/балка продольная.m3d

Транспортёр шнековый погрузочный/фланец приёмного бункера/балка поперечная.m3d

Транспортёр шнековый погрузочный/стенка раструба торцевая.m3d

Транспортёр шнековый погрузочный/Шнек/

Транспортёр шнековый погрузочный/Шнек/коноид обратный.m3d

Транспортёр шнековый погрузочный/Шнек/ось.m3d

Транспортёр шнековый погрузочный/Шнек/коноиды.m3d

Транспортёр шнековый погрузочный/Шнек/Шнек.a3d

Транспортёр шнековый погрузочный/Шнек/вал.m3d

Транспортёр шнековый погрузочный/Шнек/ось шнека.m3d

Транспортёр шнековый погрузочный/транспортёр шнековый погрузочный.a3d

Транспортёр шнековый погрузочный/фланец опорный транспортёра.a3d

Транспортёр шнековый погрузочный/ребро жёсткости.m3d

Транспортёр шнековый погрузочный/Ремень.m3d

Транспортёр шнековый погрузочный/Стенка торцовая проёма выгрузки.m3d

Транспортёр шнековый погрузочный/фланец опорный.m3d
