Скребковый конвейер - Производительность Q, т/ч 120

Калужский филиал Московского государственного технического университета им. Н.Э. Баумана
Кафедра Подъемно-транспортных машин (ПТМ)
Курсовой проект по дисциплине "Машины непрерывного транспорта"
На тему: "Скребковый конвейер"
Калуга 2016

Проектирование скребкового конвейера с полиуретановыми скребками

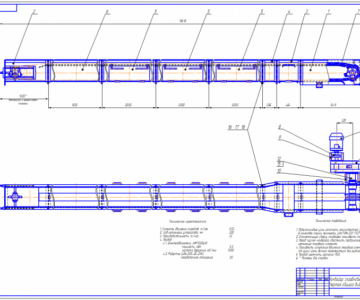

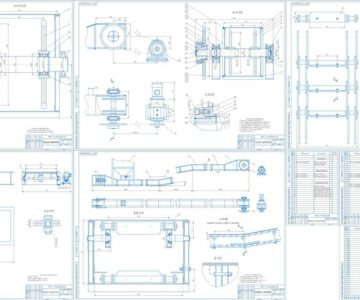

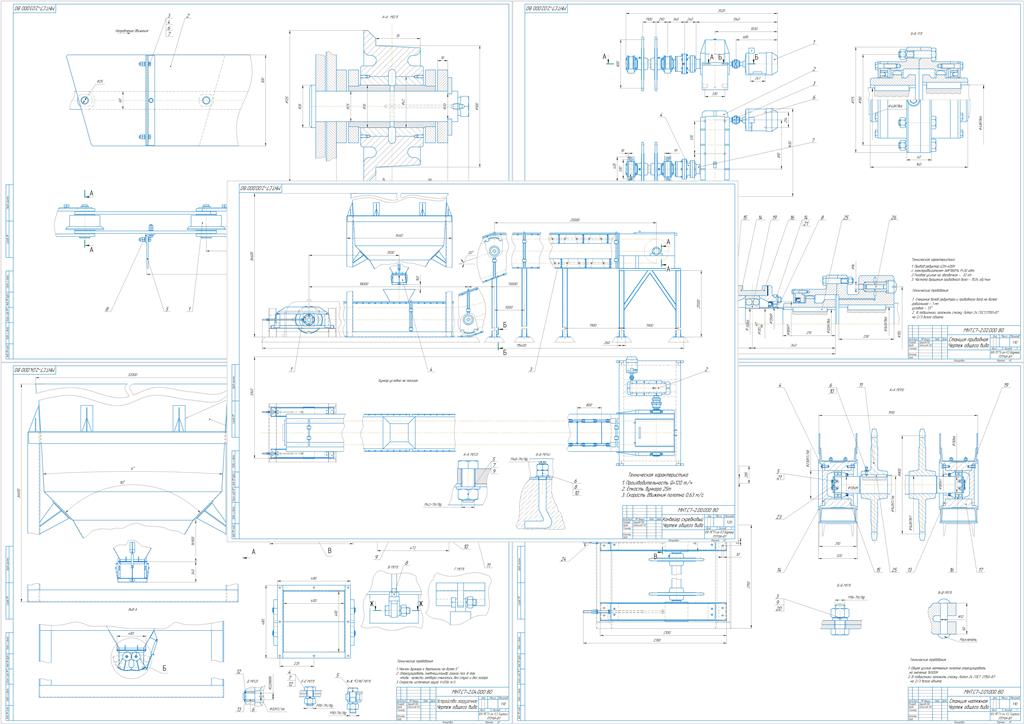

Разработаны натяжная и приводная станция, загрузочное устройство, общий вид

Исходные данные для расчёта проектируемого конвейера

Транспортируемый материал шлак
Насыпная плотность материала , т/м3 0.8
Производительность Q, т/ч 120
Длина участка L1, м 18
Длина участка L2, м 70
Длина участка L3, м 25
Угол наклона ᵦ, град 20

Содержание
1.Исходные данные для расчёта проектируемого конвейера 5
1.1. Проработка задания 6
2. Область применения скребковых конвейеров и их основные составляющие 7
3. Аннотация 8
4. Расчет конвейера 9
4.1. Определение размеров желоба 9
4.3 Расчет распределенных масс 10
4.4. Определение точи с наименьшим натяжением тягового элемента 10
4.5. Определение натяжений в характерных точках трассы 11
4.6. Определения тягового усилия на приводных звездочках и мощности привода 11
4.7. Определение расчетного натяжения тягового элемента 12
4.8 Определение расчетного натяжения тяговой цепи и ее выбор 13
4.9 Выбор звездочки 14
4.10 Частота вращения приводных звездочек 15
4.11 Выбор редуктора 15
4.12 Расчет натяжного устройства 15
4.13 Проверка конвейера на самоторможение 17
4.14 Расчет приводного и натяжного валов 20
4.15 Расчет подшипников валов 20
4.16 Расчет шпонок 23
4.17 Расчет и выбор муфт 23
4.18 Расчет звездочек приводного(натяжного) вала 25
4.19 Расчет загрузочного устройства 25
4.20 Выбор затвора загрузочного устройства 27
4.21 Металлоконструкция конвейера 29
4.22 Расчет некоторых конструктивных элементов конвейера 29
5. Инновационные предложения в конструкции и нововведения 31
6.Выводы 32
Список литературы 33
