Технологический паспорт на замену питателя КПЛ-10

Технологический паспорт на замену питателя КПЛ-10.

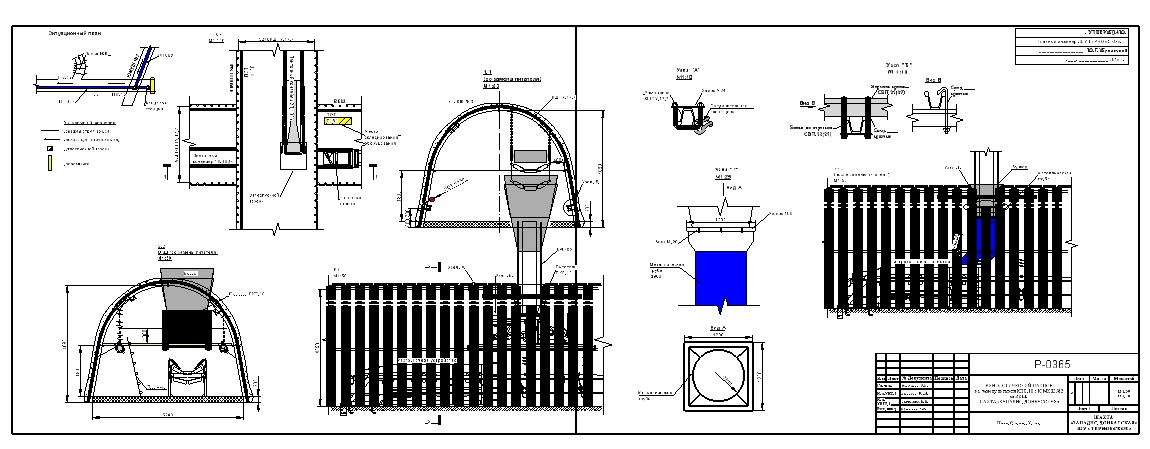

Данный паспорт состоит из трёх чертежей:
- План.Сечение.Узлы.
- Конструкция монтажного полка
- Схема подвески рычажной тали типа BRAVO
В каждом чертёже подробно изложены все технологические операции при замене питателя ленточного конвейера 2Л-100У

Состав: Технологическая схема Язык документа

Софт: AutoCAD 2007

Каталог / Машиностроение и механика / Подъемно транспортные установки (ПТУ) / Конвейеры / Технологический паспорт на замену питателя КПЛ-10

Просмотр файлов
Чертеж1 - копия.dwg
