- Транспортер цепной приводной ТЦП-3055 (3370)
Транспортер цепной приводной ТЦП-3055 (3370)
1
1
96
0
0
2 500
Сообщить о проблеме
Leha.garufullin Гарифуллин
Дата
25.11.2024
Язык
Русский
Состав
Полный комплект КД на изготовление Транспортера цепного приводного для мясоперерабатывающих предприятий. Содержит все документы для запуска в производства. Также присутствуют модели дифференциального пневматического перекидывателя, расцепителя цепных пут, ограждающих устройств, системы крепления на подвесные пути.
Софт
КОМПАС-3D 19
Как открыть?
Отзывов пока нет
Содержимое архива
-
-
Болт крепежный.a3d
-
Болт крепежный М16х60 _ ФГУЦ 14.01.193.07.00СБ.cdw
-
Болт крепежный М16х60 _ ФГУЦ 14.01.193.07.00СБ.spw
-
Болт крепежный ЧЕРТЕЖИ.pjd
-
Пластина скользящая 40х18х3,0 (ф16,2).m3d
-
Пластина скользящая 60х18х3,0 (ф16,2) _ ФГУЦ 14.01.193.07.02.cdw
-
Шайба ф40х3,0 (ф16,2).m3d
-
Шайба ф40х3,0 (ф16,2) _ ФГУЦ 14.01.193.07.01.cdw
-
-
-
Завешка транспортера.cdw
-
Завешка трубчатого пути.a3d
-
Завешка трубчатого пути.m3d
-
Завешка увеличенная транспортера _ ФГУЦ 01.06.130.03.06-01.cdw
-
Завешка увеличенная трубчатого пути.m3d
-
-
-
-
Звездочка.m3d
-
Звездочка _ ФГУЦ 07.02.cdw
-
Звездочка _ ФГУЦ 07.02.jpg
-
Звездочка ведомая Сборочный чертеж _ ФГУЦ 07 СБ.cdw
-
Звездочка ведомая Сборочный чертеж _ ФГУЦ 07 СБ.jpg
-
Звездочка ведомая в сборе _ ФГУЦ 01.06.130.07.00.spw
-
Звездочка ведущая.a3d
-
Звездочка ведущая Сборочный чертеж _ ФГУЦ 08 СБ.cdw
-
Звездочка ведущая Сборочный чертеж _ ФГУЦ 08 СБ.jpg
-
Звездочка ведущая в сборе _ ФГУЦ 01.06.130.08.00.spw
-
Звездочка в сборе.a3d
-
Звездочки ЧЕРТЕЖИ.pjd
-
Ступица звездочки.m3d
-
Ступица звездочки _ ФГУЦ 07.01-01.cdw
-
Ступица звездочки _ ФГУЦ 07.01.cdw
-
-
-
Кожух начальный 1490х662х2,0 Г3 (6ф12).m3d
-
Кожух начальный 1490х662х2,0 Г3 (6ф12) _ ФГУЦ 14.01.191.07.01.cdw
-
Кожух начальный ЧЕРТЕЖИ.pjd
-
Кожух начальный в сборе.a3d
-
Кожух начальный в сборе _ ФГУЦ 14.01.191.07.00СБ.cdw
-
Кожух начальный в сборе _ ФГУЦ 14.01.191.07.00СБ.spw
-
Торцевая 152х207х3,0 (2ф12).m3d
-
Торцевая 152х207х3,0 (2ф12) _ ФГУЦ 14.01.191.07.02.cdw
-
-
-
Втулка ф60х30.m3d
-
Лист 60х60х6,0 _ ФГУЦ 14.01.193.08.04.cdw
-
Лист 60х60х6,0.m3d
-
Ловушка ЧЕРТЕЖИ.pjd
-
Ловушка в сборе.a3d
-
Ловушка в сборе _ ФГУЦ 14.01.193.08.00СБ.cdw
-
Ловушка в сборе _ ФГУЦ 14.01.193.08.00СБ.spw
-
Полоз ловушки 410х60х10,0 _ ФГУЦ 14.01.193.08.01.cdw
-
Полоз ловушки 411х60х8,0 (2ф40).m3d
-
Полоз ловушки в сборе.a3d
-
Стойка Ш6,5х460.m3d
-
Стойка Ш6,5х510 _ ФГУЦ 14.01.193.08.02.cdw
-
Труба ф50х12х25 _ ФГУЦ 14.01.193.08.03.cdw
-
Труба ф50х12х25.m3d
-
-
-
Монтажный чертеж.a3d
-

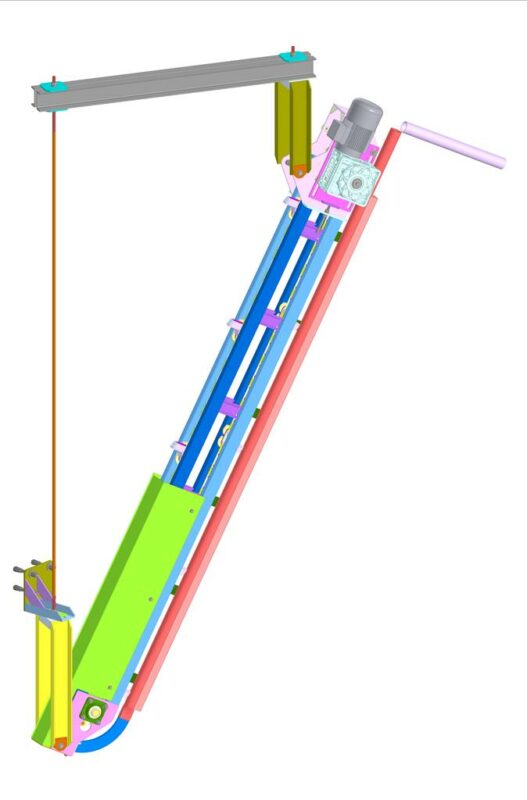

Монтажный чертеж.jpg
-
Монтажный чертеж ТЦП-3055 _ ФГУЦ 14.01.191.09.00СБ.cdw
-
Монтажный чертеж ТЦП-3055 _ ФГУЦ 14.01.191.09.00СБ.spw
-
Монтажный чертеж ТЦП-3370 _ ФГУЦ 14.01.193.11.00СБ.cdw
-
Монтажный чертеж ТЦП-3370.a3d
-

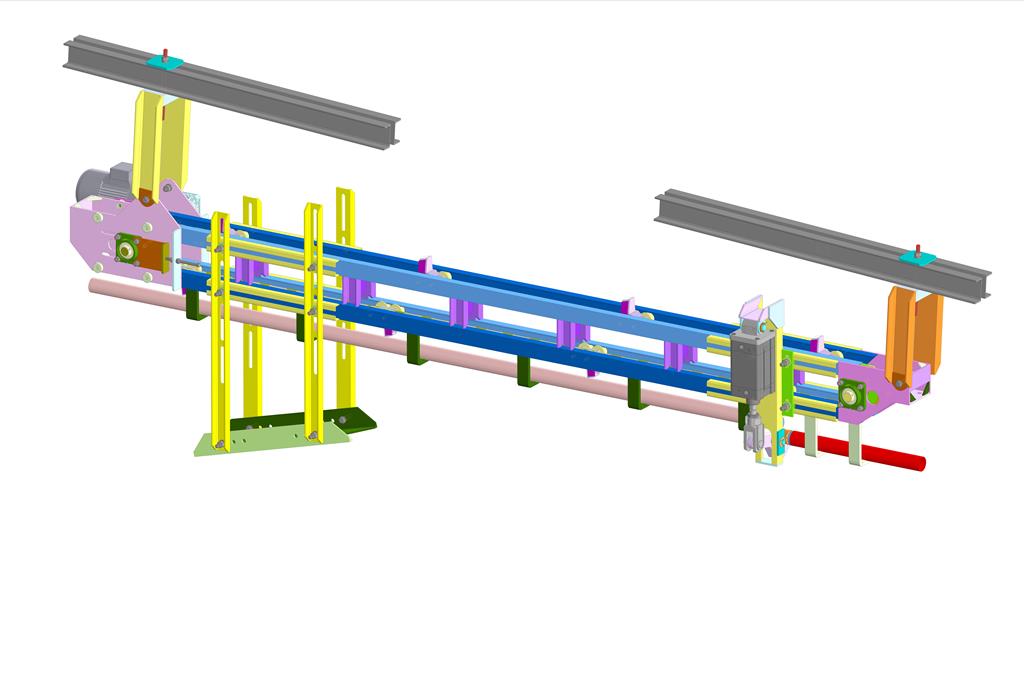

Монтажный чертеж ТЦП-3370.jpg
-
Монтажный чертеж ТЦП-3370.spw
-
Пластина крепежная 120х120х8,0 (ф18) _ ФГУЦ 14.01.191.09.01.cdw
-
ТЦП-3055 в сборе _ ФГУЦ 14.01.191.00.00СБ.a3d
-

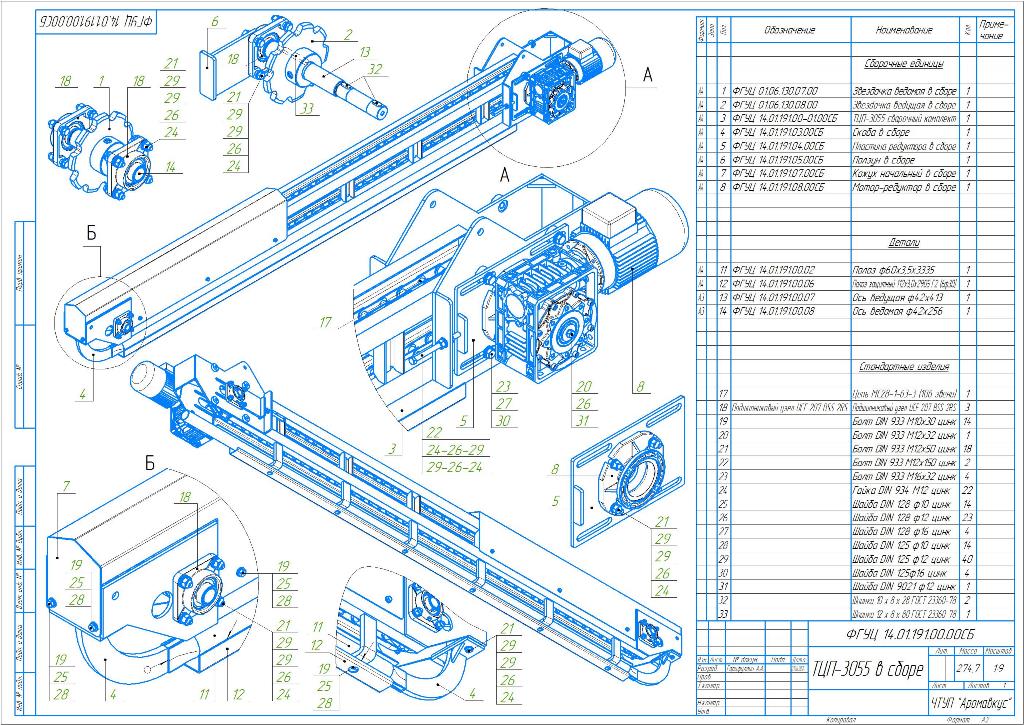

ТЦП-3055 в сборе _ ФГУЦ 14.01.191.00.00СБ.cdw
-
