Устройство очистки конвейерной ленты 800 мм

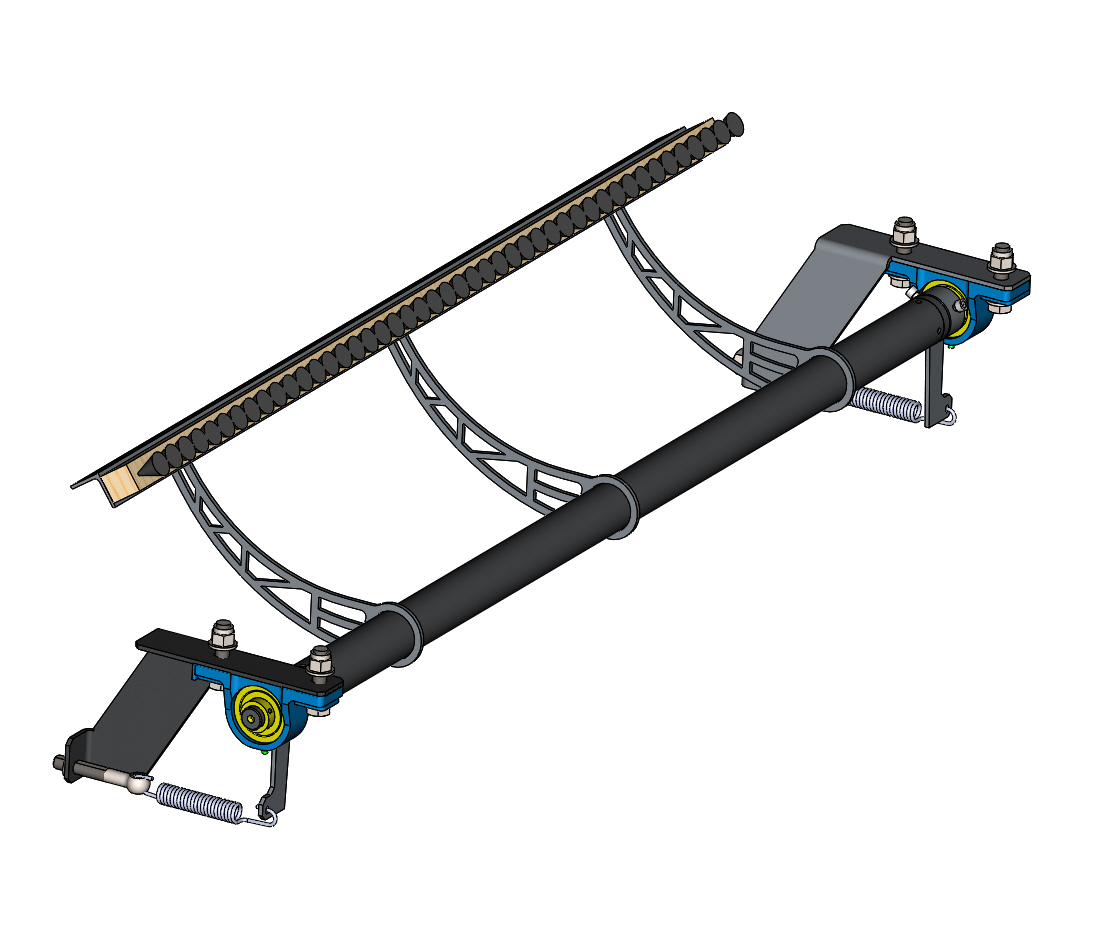

Устройство для очистки транспортерной ленты на приводном барабане ленточного конвейера с шириной тягового органа 800 мм без накладок или шеврона.

Состав: 3D сборка

Софт: SolidWorks 2018 SP3

Файлы:

Каталог
Машиностроение и механика
Подъемно транспортные установки (ПТУ)
Конвейеры
Устройство очистки конвейерной ленты 800 мм

КЛ-800.12.01.00.04 - Ось.SLDDRW

КЛ-800.12.02.00.01 - Кронштейн.SLDDRW

КЛ-800.12.01.00.00 СБ - Корпус.SLDDRW

КЛ-800.12.01.00.03 - Уголок.SLDPRT

КЛ-800.12.02.00.03 - Планка.SLDPRT

КЛ-800.12.02.00.00 СБ - Механизм прижима.SLDDRW

КЛ-800.12.01.00.02 - Рычаг.SLDPRT

КЛ-800.12.02.00.02 - Втулка.SLDPRT

КЛ-800.12.02.00.01 - Кронштейн.SLDPRT

КЛ-800.12.01.00.04 - Ось.SLDPRT

КЛ-800.12.01.00.02 - Рычаг.SLDDRW

КЛ-800.12.00.00.00 СБ - Устройство очистки ленты.SLDDRW

КЛ-800.12.01.00.00 СБ - Корпус.SLDASM

КЛ-800.12.01.00.03 - Уголок.SLDDRW

КЛ-800.12.01.00.01 - Труба 50 -4,5 ГОСТ 3262-75 (L=1000).sldprt

КЛ-800.12.00.00.00 СБ - Устройство очистки ленты.SLDASM

КЛ-800.12.02.00.02 - Втулка.SLDDRW

КЛ-800.12.02.00.00 СБ - Механизм прижима.SLDASM

КЛ-800.12.02.00.04 - Болт.SLDDRW

Подшипники/

Подшипники/UCP.sldprt

СЗМ-4-01.631 - Пружина.SLDPRT

КЛ-800.12.02.00.03 - Планка.SLDDRW

Щетка (планка) 2Г-040-25-30-950 (ОВС-25) L=950 мм.SLDPRT

!ToolboxParts/

!ToolboxParts/Винт M6x12 ГОСТ 11738-84.sldprt

!ToolboxParts/Гайка M12 ГОСТ 5915-70.sldprt

!ToolboxParts/Шайба A.12 ГОСТ 11371-78.sldprt

!ToolboxParts/Болт M12x50 ГОСТ 7798-70.sldprt

!ToolboxParts/Гайка M12-6H.NF ГОСТ Р 50272-92.sldprt

КЛ-800.12.02.00.04 - Болт.sldprt

КЛ-800.12.02.00.01-01 - Кронштейн.SLDPRT
