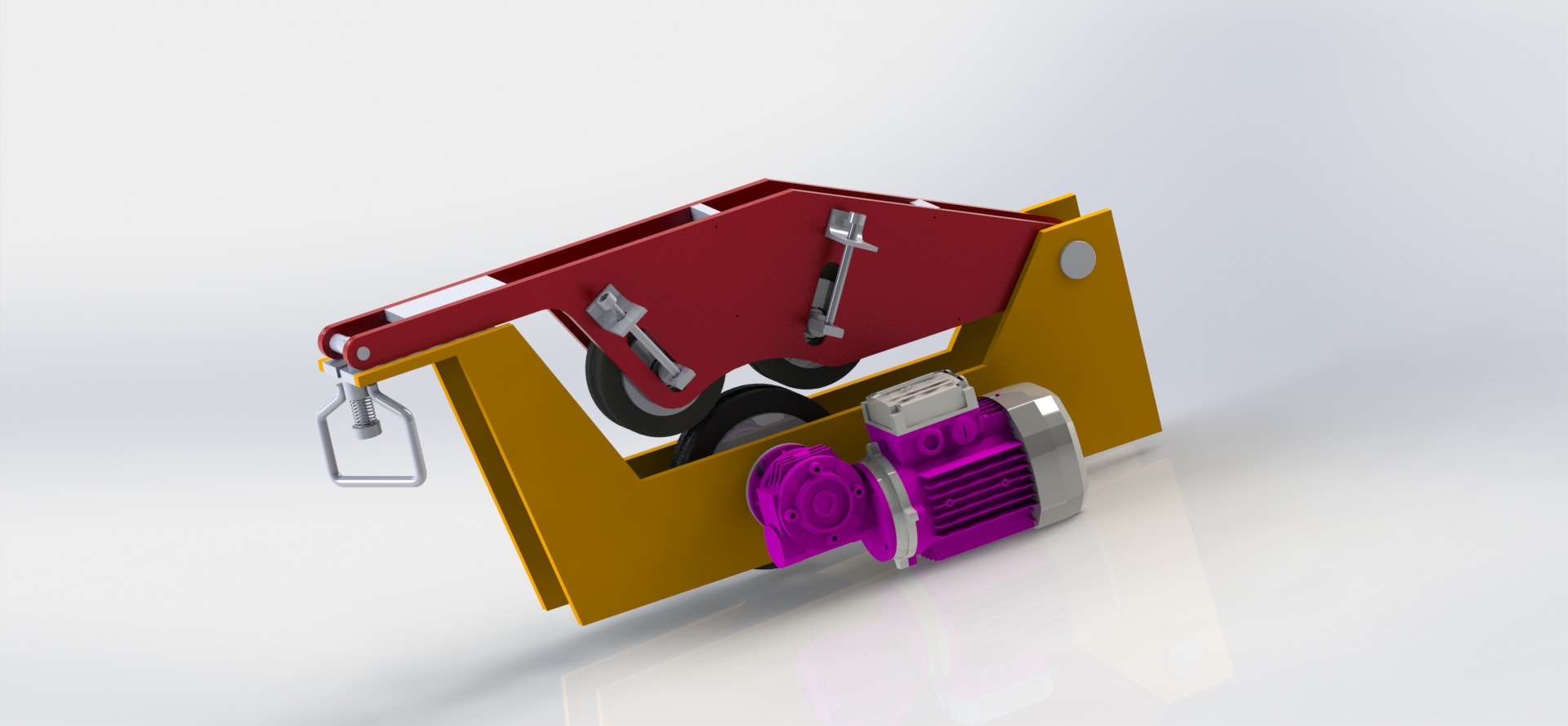

Узел протяжки кабеля

Узел протяжки предназначен для подачи кабеля при мерной резке. Диаметр протягиваемого кабеля от 8 до 20 мм.

Состав: 3D модель сборки, модели отдельных деталей.

Софт: SolidWorks 2017

Файлы:

Узел протяжки кабеля/

Узел протяжки кабеля/Опора прижимного узла.SLDPRT

Узел протяжки кабеля/Заглушка оси коромысла.SLDPRT

Узел протяжки кабеля/Коромысло прижимных роликов.SLDPRT

Узел протяжки кабеля/Мотор редуктор Фиглимигли.SLDPRT

Узел протяжки кабеля/Ось пружины.SLDPRT

Узел протяжки кабеля/Подшипник 6004.SLDPRT

Узел протяжки кабеля/Натяжной болт прижимного механизма.SLDPRT

Узел протяжки кабеля/Гнездо подшипника протяжного колеса.SLDPRT

Узел протяжки кабеля/Проставка 200мм.SLDPRT

Узел протяжки кабеля/Крышка подшипника ведущего колеса.SLDPRT

Узел протяжки кабеля/Втулка оси прижимного ролика.SLDPRT

Узел протяжки кабеля/Проставка 110мм.SLDPRT

Узел протяжки кабеля/Колесо прижимного ролика.SLDPRT

Узел протяжки кабеля/Подшипник 6200.SLDPRT

Узел протяжки кабеля/Резиновый валик прижимной.SLDPRT

Узел протяжки кабеля/Фланец прижимного ролика.SLDPRT

Узел протяжки кабеля/Деталь коромысла.SLDPRT

Узел протяжки кабеля/Проставка 90мм.SLDPRT

Узел протяжки кабеля/Фланец вкдущего колеса.SLDPRT

Узел протяжки кабеля/Ось ролика прижима кабеля.SLDPRT

Узел протяжки кабеля/Упор пружины.SLDPRT

Узел протяжки кабеля/Шайба подшипника приж ролика.SLDPRT

Узел протяжки кабеля/Втулка прижима подшипника протяжное колесо.SLDPRT

Узел протяжки кабеля/Ось протяжного колеса.SLDPRT

Узел протяжки кабеля/Проставка 140х160мм.SLDPRT

Узел протяжки кабеля/Фланец подшипника ведущего колеса.SLDPRT

Узел протяжки кабеля/Сборка прижимного ролика.SLDASM

Узел протяжки кабеля/1.SLDASM

Узел протяжки кабеля/Пружина натяжного болта.SLDPRT

Узел протяжки кабеля/Ось зажима прижимного механизма.SLDPRT

Узел протяжки кабеля/Подшипник 6001.SLDPRT

Узел протяжки кабеля/Сборка протяжного узла.SLDASM

Узел протяжки кабеля/Стакан натжной пружины.SLDPRT

Узел протяжки кабеля/Резиновый валик.SLDPRT

Узел протяжки кабеля/Ведущее колесо.SLDPRT

Узел протяжки кабеля/Сборка протяжного колеса.SLDASM
