Конвейер SMT односигментный

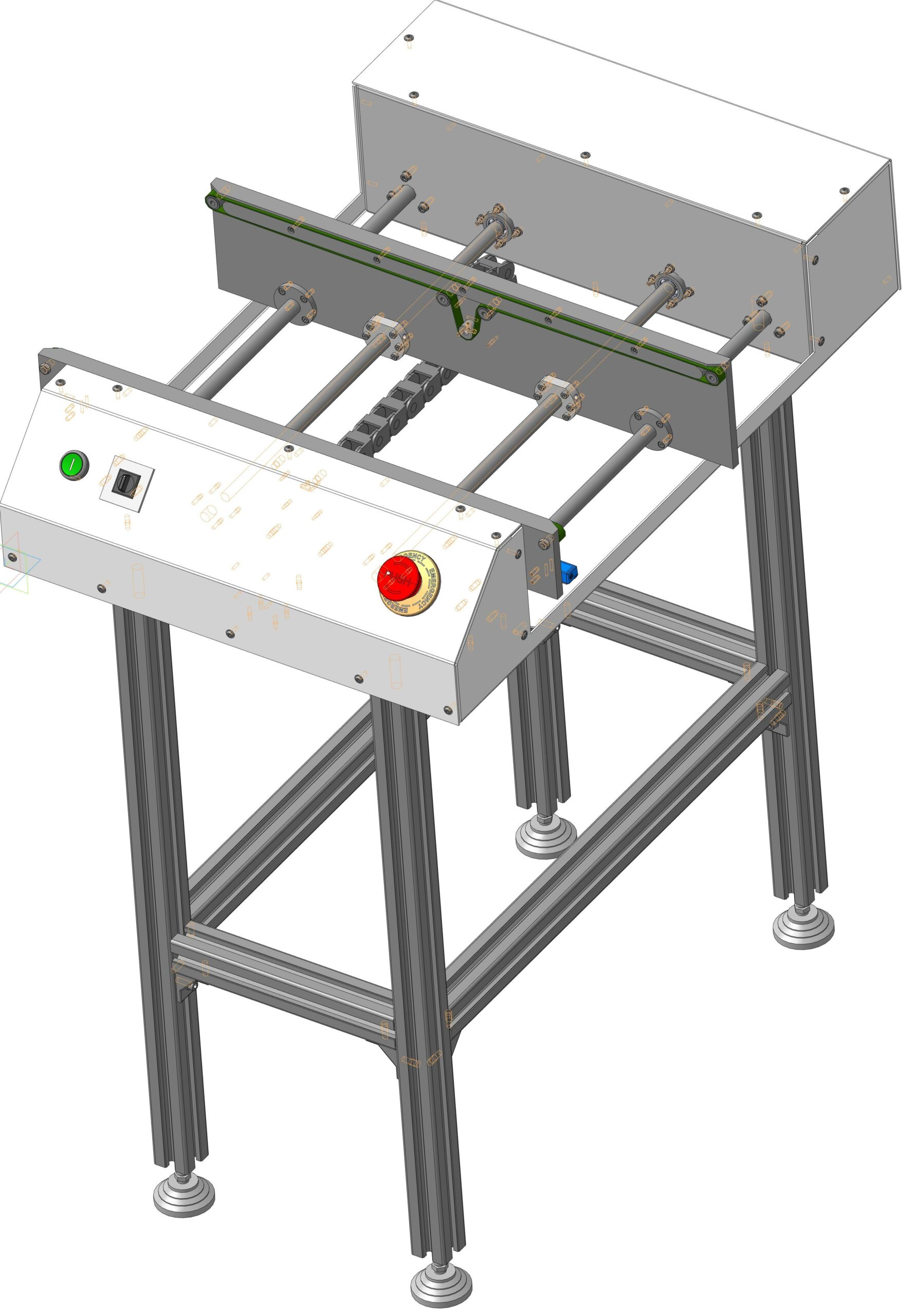

Односегментный соединительный конвейер SMT, это часть транспортной системы линии поверхностного монтажа печатных плат. Он используется для передачи плат от одного устройства к другому(Например: от принтера трафаретной печати к установщику). Конвейер состоит из корпуса, стойки, подвижной и неподвижной створки и элементов обшивки.
Длинна линии конвейера составляет 600 мм.
Максимальная длинна платы составляет 470 мм, минимальная длинна платы 70 мм.
Максимальная ширина платы составляет 410 мм, минимальная ширина платы 55 мм.
Толщина плат от 0,8 до 6 мм.

Состав: 3D Сборка Язык документа

Софт: КОМПАС-3D 17.1

Файлы:
