КП6.01.01.00.000СБ Тележка мостового крана

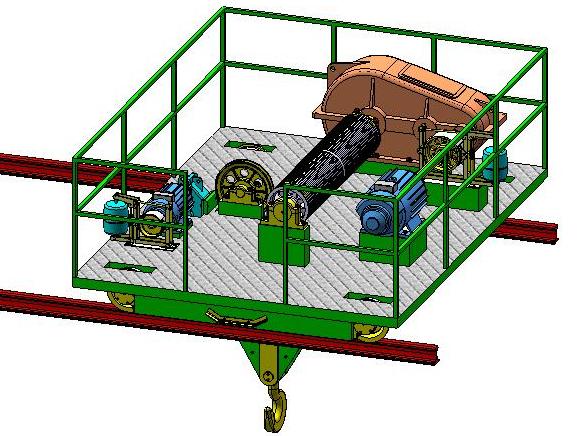

Тележка мостового крана в отличии от КП.01.01.00.000СБ имеет привод подъема с канатами и металлоконструкцию, разработанными для поперечного расположения уравнительного блока.
Техническая характеристика
1.Грузоподъемность, кН ........................ 12,5
2.Высота подъема груза, м ................. 16
3.Скорость механизма, м/мин:
подъема груза .................................... 12
передвижения тележки ..................... 38
4.Редуктор механизма:
подъема груза ............ РМ 750-55-22-КЦ
передвижения тележки ..... ВК-350-20-23
5.Тормоз механизма:
подъема груза .............................. ТКГ-300
передвижения тележки ............... ТКГ-200
6.Электродвигатель механизма подъема груза:
тип ......................................... 4МТF 200L8
частота вращения, об/мин ............ 750
7.Электродвигатель механизма передвижения:
тип ....................................... 4МТF 112L6
мощность, кВт ................................ 2,2
частота вращения, об/мин ........... 1000
8.Канат ................. ЛК-РО 20-Г-1-Н-1730
9.Режим работы .............................. легкий

Состав: Модели деталей и сборка 3D Язык документа

Софт: SolidWorks 2007

Сайт: www

Файлы:
КП.01.01.01.000СБ Механизм подъема.SLDASM
КП.01.01.01.100СБ Барабан.SLDASM
КП.01.01.01.150СБ Опора.SLDASM
КП.01.01.01.200СБ Подвеска крюковая 12,5т.SLDASM
КП.01.01.01.250СБ Ограждение.SLDASM
КП.01.01.01.300СБ Блок уравнительный.SLDASM
КП.01.01.01.350СБ Опора.SLDASM
КП.01.01.02.000СБ Механизм перемещения.SLDASM
КП.01.01.02.100СБ Колесо неприводное.SLDASM
КП.01.01.02.200СБ Колесо приводное.SLDASM
КП6.01.01.00.000СБ Тележка мостового крана.SLDASM
Гайка М12-7Н ГОСТ 5915-70.SLDPRT
⥫ 4F 112L6 3 IM100 N=2,2 n=1000..SLDPRT
⥫ 4F 200L8 3 IM1003 N=30 n=750..SLDPRT
Канат 20.SLDPRT
Канат ЛК-РО 20-Г-1-Н-1730 ГОСТ 7668-80.SLDPRT
Колесо KIP 320K ГОСТ 28648-90.SLDPRT
КП.01.01.01.101 Барабан.SLDPRT
КП.01.01.01.102 Вал.SLDPRT
КП.01.01.01.103 Втулка.SLDPRT
КП.01.01.01.104-01 Вкладыш.SLDPRT
КП.01.01.01.104 Вкладыш.SLDPRT
КП.01.01.01.105 Кольцо.SLDPRT
КП.01.01.01.106 Фланец.SLDPRT
КП.01.01.01.107 Кольцо.SLDPRT
КП.01.01.01.108 Крышка.SLDPRT
КП.01.01.01.109 Муфта.SLDPRT
КП.01.01.01.110 Крышка.SLDPRT
КП.01.01.01.111 Накладка.SLDPRT
КП.01.01.01.150СБ Стойка.SLDPRT
КП.01.01.01.151 Стойка.SLDPRT
КП.01.01.01.152 Крышка.SLDPRT
КП.01.01.01.201 Блок.SLDPRT
КП.01.01.01.202 Втулка.SLDPRT
КП.01.01.01.203 Крышка.SLDPRT
КП.01.01.01.204 Кольцо.SLDPRT
КП.01.01.01.205 Ось.SLDPRT
КП.01.01.01.206 Стяжка.SLDPRT
КП.01.01.01.207 Серьга.SLDPRT
КП.01.01.01.208 Наклажка.SLDPRT
КП.01.01.01.209 Траверса.SLDPRT
КП.01.01.01.210 Наклажка.SLDPRT
КП.01.01.01.211 Гайка 70х10.SLDPRT
КП.01.01.01.212 Кольцо.SLDPRT
КП.01.01.01.251 Щека.SLDPRT
КП.01.01.01.252-01 Обечайка.SLDPRT
КП.01.01.01.301 Блок.SLDPRT
КП.01.01.01.302 Ось.SLDPRT
КП.01.01.01.351 Стойка.SLDPRT
КП.01.01.01.352 Крышка.SLDPRT
КП.01.01.02.001 Шкив тормозной.SLDPRT
КП.01.01.02.101 Букса угловая.SLDPRT
КП.01.01.02.102 Крышка.SLDPRT
КП.01.01.02.103 Ось.SLDPRT
КП.01.01.02.104 Втулка.SLDPRT
КП.01.01.02.105-01 Крышка.SLDPRT
КП.01.01.02.105 Крышка.SLDPRT
КП.01.01.02.201 Вал.SLDPRT
КП.01.01.03.000СБ Металлоконструкция.SLDPRT
Крюк №
Муфта зубчатая МЗ 1-30-1-35-2.SLDPRT
Муфта зубчатая МП-35-55.SLDPRT
Муфта зубчатая МП-35-55хL.SLDPRT
Муфта зубчатая МП-60-2-65-2 со шкивом.SLDPRT
Редуктор ВК - 350 - 20 - 23 - У3.SLDPRT
Редуктор РМ 750-55-22-КЦ-У2.SLDPRT
Рельс Р43 ГОСТ 7173-54.SLDPRT
Тормоз ТКГ-200.SLDPRT
Тормоз ТКГ-300.SLDPRT
Шайба 12 65Г 019 ГОСТ 6402-70.SLDPRT
