Кран-манипулятор ИМ-50

Московский Государственный Машиностроительный Университет (МАМИ)
Кафедра «Автомобили и тракторы»

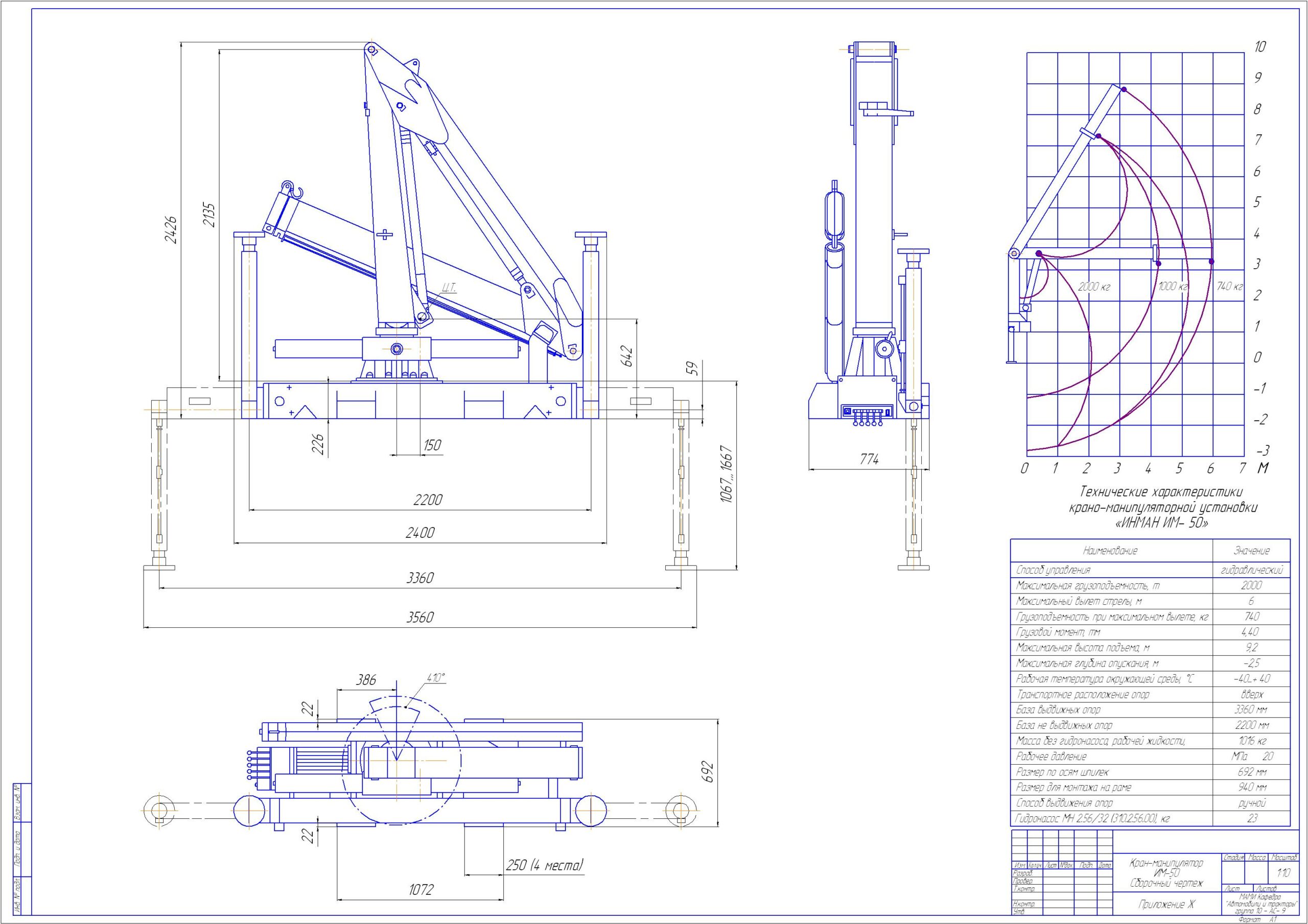

Чертеж крана-манипулятора ИМ-50, с гидроприводом, грузоподъемность 2000 т, максимальный вылет стрелы - 6 м. Кран используется для монтажа на транспортные средства.

Состав: Кран-манипулятор ИМ-50 (ГЧ), Техническая характеристика на листе. Язык документа

Софт: КОМПАС-3D 14

Файлы:

Кран-манипулятор ИМ-50 СБ.cdw
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
