Кран-манипулятор "Паук"

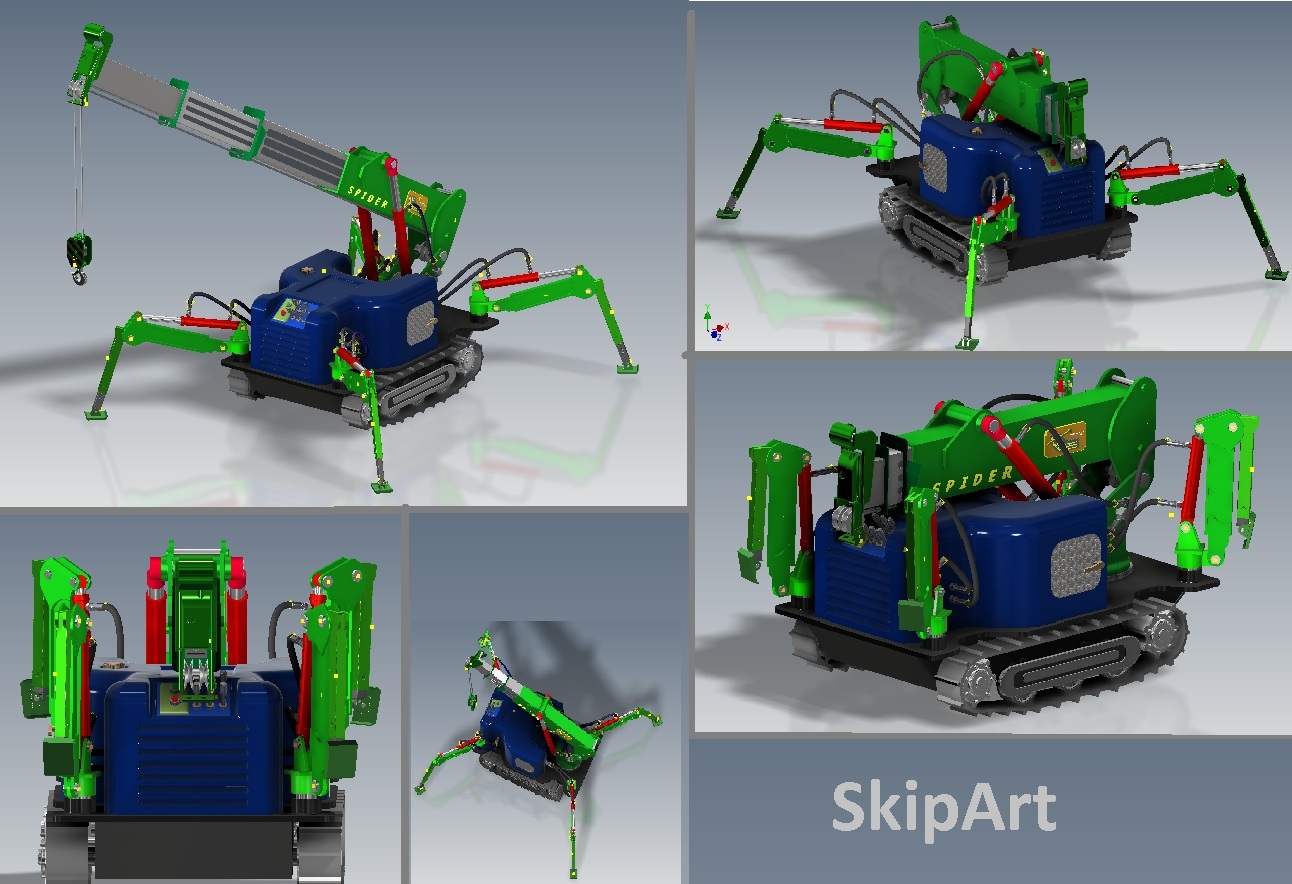

Кран, манипулятор "Паук", модель габаритная. Грузоподъемность 1,2 т., вылет стрелы 5 метров. Данный кран мобильный, с хорошей проходимостью. Конструкция включает в себя 50% всех необходимых элементов для сборки (отсутствует двигатель, гидрораспределители, насосы, трансмиссия, некоторые нюансы комерческих секретов, но с возможностью добавления в данную 3д модель). Практически все связки в данной 3д модели с зависимостями и легко меняются в программе (вылет стрелы, гидроцилиндры, шланги). Модель делалась импровизацией, и все размеры хоть и реальные. но без расчетов на нагрузку. Для творческих людей совмещающих теорию с практикой.

Состав: 3д сборка с деталями, гидравликой

Софт: Inventor 2018

Файлы:

Каталог
Транспорт
Строительные, специальные и дорожные машины
Кран-манипулятор "Паук"

ПалецНожки.ipt

СБОРКАКранПаук.iam

Крюк.ipt

РоликПодачиВерх.ipt

ВтораяСтупень.ipt

ШтокОсновного.ipt

Трос.ipt

ПерваяСтупень.ipt

ГлавнаяОпора.ipt

КолесоВедущее.ipt

ТретьяСтупень.ipt

ЛапкаПодставкаНожки.ipt

ЦилиндрГлавный.ipt

КранПаук.ipj

СБОРКАКранПаук/

СБОРКАКранПаук/AIP/

СБОРКАКранПаук/AIP/ШлангиНожные/

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/ШлангГлавногоЦилиндра.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/OldVersions/

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/OldVersions/СборкаШлангиГлавное.0028.iam

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/OldVersions/ШлангГлавногоЦилиндра.0027.iam

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/OldVersions/ШлангГлавногоЦилиндра2.0028.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/OldVersions/ШлангГлавногоЦилиндра.0028.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/OldVersions/ШлангГлавногоЦилиндра2.0028.iam

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/OldVersions/ШлангГлавногоЦилиндра2.0027.iam

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/OldVersions/pifhose.1678257275511.0028.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/OldVersions/ШлангГлавногоЦилиндра.0028.iam

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/OldVersions/pifhose.1678257231379.0028.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/pifhose.1678257275511.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/ШлангГлавногоЦилиндра2.iam

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/ШлангГлавногоЦилиндра2.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/СборкаШлангиГлавное.iam

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/ШлангГлавногоЦилиндра.iam

СБОРКАКранПаук/AIP/ШлангиНожные/СборкаШлангиГлавное/pifhose.1678257231379.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/OldVersions/

СБОРКАКранПаук/AIP/ШлангиНожные/OldVersions/ШлангиНог.0062.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНог.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/ШлангНожкаПеред2.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/pifhose.1678255207662.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаЗадняя3.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/pifhose.1678255472145.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаЗадняя1.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаПеред3.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаЗадняя3.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/ШлангНожкаПеред2.0002.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаЗадняя2.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаЗадняя1.0002.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/pifhose.1678255333057.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаПеред.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/pifhose.1678255540774.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/pifhose.1678255632091.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаПеред3.0002.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаЗадняя2.0002.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/ШлангиНожныеРВД.0002.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаЗадняя4.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаЗадняя4.0002.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаПеред.0002.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаЗадняя3.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаПеред3.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/ШлангНожкаПеред2.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/pifhose.1678255505297.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаПеред4.0002.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаПеред4.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/pifhose.1678255207662.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаЗадняя1.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/pifhose.1678255288208.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/НожкаЗадняя3.0002.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/pifhose.1678255247776.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/OldVersions/pifhose.1678255472145.0001.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/pifhose.1678255505297.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаПеред4.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаПеред4.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/pifhose.1678255247776.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаЗадняя2.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаЗадняя4.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/pifhose.1678255288208.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаПеред.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/ШлангиНожныеРВД.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/pifhose.1678255333057.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаЗадняя2.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/pifhose.1678255540774.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаПеред.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаЗадняя4.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаЗадняя1.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/ШлангНожкаПеред2.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/НожкаПеред3.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангиНожныеРВД/pifhose.1678255632091.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/РВДГлавногоЦилиндра2.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/OldVersions/

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/OldVersions/РВДГлавногоЦилиндра2.0027.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/OldVersions/РВДГлавногоЦилиндра2.0026.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/OldVersions/pifhose.1678257621060.0026.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/OldVersions/РВДГЛавногоЦилиндра.0027.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/OldVersions/ШлангГлавногоЦилиндра2.0027.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/OldVersions/РВДГЛавногоЦилиндра.0026.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/OldVersions/pifhose.1678257677213.0026.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/ШлангГлавногоЦилиндра2.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/РВДГЛавногоЦилиндра.iam

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/РВДГлавногоЦилиндра2.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/РВДГЛавногоЦилиндра.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/pifhose.1678257677213.ipt

СБОРКАКранПаук/AIP/ШлангиНожные/ШлангГлавногоЦилиндра2/pifhose.1678257621060.ipt

РоликКрюк.ipt

РоликЗадний.ipt

ШтокВерхний50мм.ipt

Угол.ipt

ШтокОпорныйНизЦилиндр.ipt

РоликТрос.ipt

ШтокОпорный.ipt

УхоНожки.ipt

Остав.ipt

ПалецНожкиНиз.ipt

ШтокЦилиндраНожки.ipt

Трос2.ipt

Направлялка.ipt

ПлатформаЛапки.ipt

ОпораКрана.ipt

ЦилиндрНожки.ipt

КатушкаТрос.ipt

НожкаОпора.ipt

СтрелкаГруза.ipt

ПалецПлатформыНожки.ipt

КоленоНожки.ipt
