Конкурс асов 3D-моделирования

Кран подвесной однобалочный г.п. 1 т

Белорусско-Российский университет
Кафедра строительные дорожные машины
Курсовой проект по дисциплине подъемно-транспортные машины на тему "Кран подвесной однобалочный, Q=1 т"
Могилев 2011

Исходные данные Q=1 т

В данной работе разработан коан подвесной однобалочный г.п. 1 т. Разработана конструкция механизма подъема, и 3D модель данного механизма

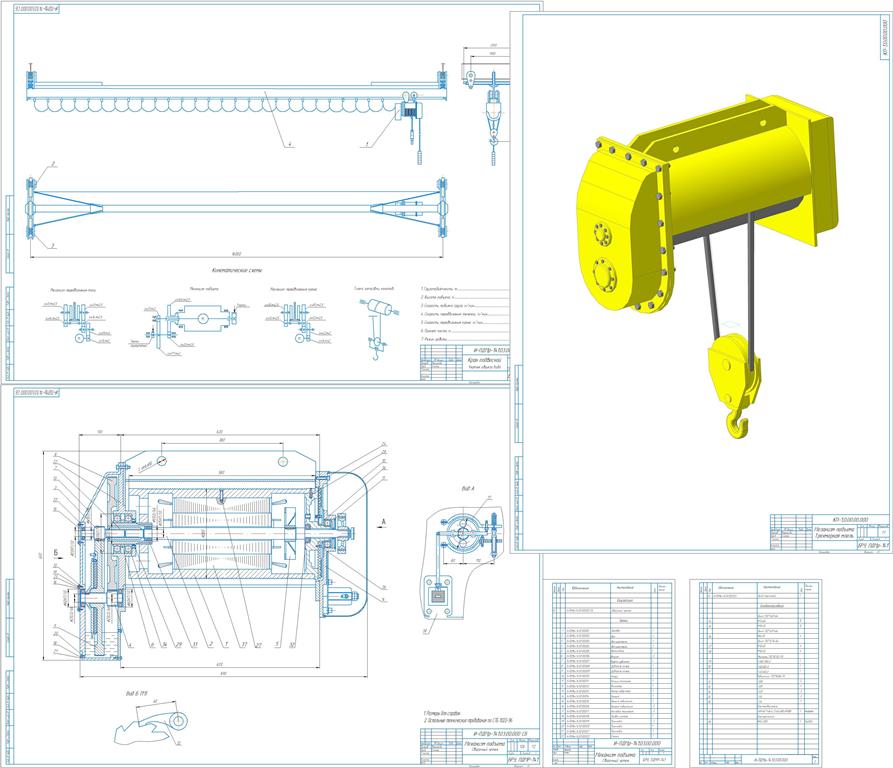

Графическая часть содержит общий вид крана, сборочный чертеж механизм подъема, 3D модель механизма подъема, деталированные чертежи, спецификации

Введение
1 Расчёт механизма подъёма крана
1.1 Исходные данные
1.2Выбор конструкции полиспаста, кинематическая схема полиспаста,
КПД полиспаста
1.3 Выбор каната и крюка
1.4 Расчет диаметров барабана и блоков, определение длины барабана
1.5 Выбор двигателя механизма подъема
1.6 Выбор параметров зубчатого зацепления
1.7 Расчет закрытых зубчатых передач
1.7.1 Расчет на выносливость по контактным напряжениям и на прочность зубьев при изгибе
1.7.2 Проверка расчетных контактных напряжений
1.7.3 Поверка расчетных напряжений изгиба
1.8 Выбор тормоза механизма подъема, проверочный расчёт
1.9 Расчет грузоупорного тормоза
1.10 Определение толщины стенки барабана
1.11 Расчёт крюковой подвески
1.11.1 Выбор упорного подшипника
1.11.2 Расчёт подшипников блоков
1.11.3 Расчёт траверсы крюка
2 Расчет механизма передвижения тали
2.1 Кинематическая схема
2.2 Расчет сопротивления передвижению тали
2.3 Расчёт мощности электродвигателя механизма передвижения тали
2.5 Проверка электродвигателя на время разгона
3 Расчёт механизма передвижения крана
3.1 Определение статических нагрузок на ходовые колеса крана
3.2 Определение сопротивления передвижению крана
3.3 Выбор электродвигателя
3.4 Выбор параметров зубчатого зацепления
3.5 Проверка электродвигателя на время разгона
4 Расчёт металлоконструкции крана
5 Охрана труда и выбор устройств обеспечивающих безопасную эксплуатацию крана
Заключение
Список литературы
Приложения

Состав: 3D модель тали, общий вид крана, сборочный чертеж электротали, деталировка, спецификации Язык документа

Софт: КОМПАС-3D 10

Файлы:
Отправить по почте\3D модель.cdw
Отправить по почте\3D.m3d
Отправить по почте\Деталировка.frw
Отправить по почте\Крюк.m3d
Отправить по почте\Лист 1.cdw
Отправить по почте\Лист 2.cdw
Отправить по почте\Новая Записка ПТМ.doc
Отправить по почте\Сборка 3D.a3d
Отправить по почте\Сборка 3D.jpg
Отправить по почте\Содержание.doc
Отправить по почте\СПЕЦ.ВО.doc
Отправить по почте\титульник .doc
