СибАДИ
Кафедра "ГПМ"
Курсовой проект на тему "Кран самоходный пневмоколесный"
Омск, 2014
Исходные данные
Грузоподъемность Q = 17,2 т,
Скорость перемещения стрелы Vс = 0,25 м/с,
Скорость подъема груза, Vг = 0.21 м/с,
Группа режима – М5,
L, м – 6,
H, м – 15,
n, мин - 2.
В результате выполнения курсового проекта был спроектирован самоходный пневмоколесный кран с решетчатой стрелой, грузоподъёмностью 17,2 тонны с подробным изучением конструкции и принципа работы механизмов подъёма груза и механизма изменения вылета стрелы.
1 Расчет механизма подъема груза
1.1 Выбор схемы полиспаста
1.2 Расчет усилий в канате
1.3 Выбор каната
1.4 Расчет барабана
1.5 Расчет крюковой подвески
2 Силовой расчет привода механизма подъема груза
2.1 Выбор электродвигателя
2.2 Выбор муфты
2.3 Выбор тормоза
3 Расчет механизма изменения вылета

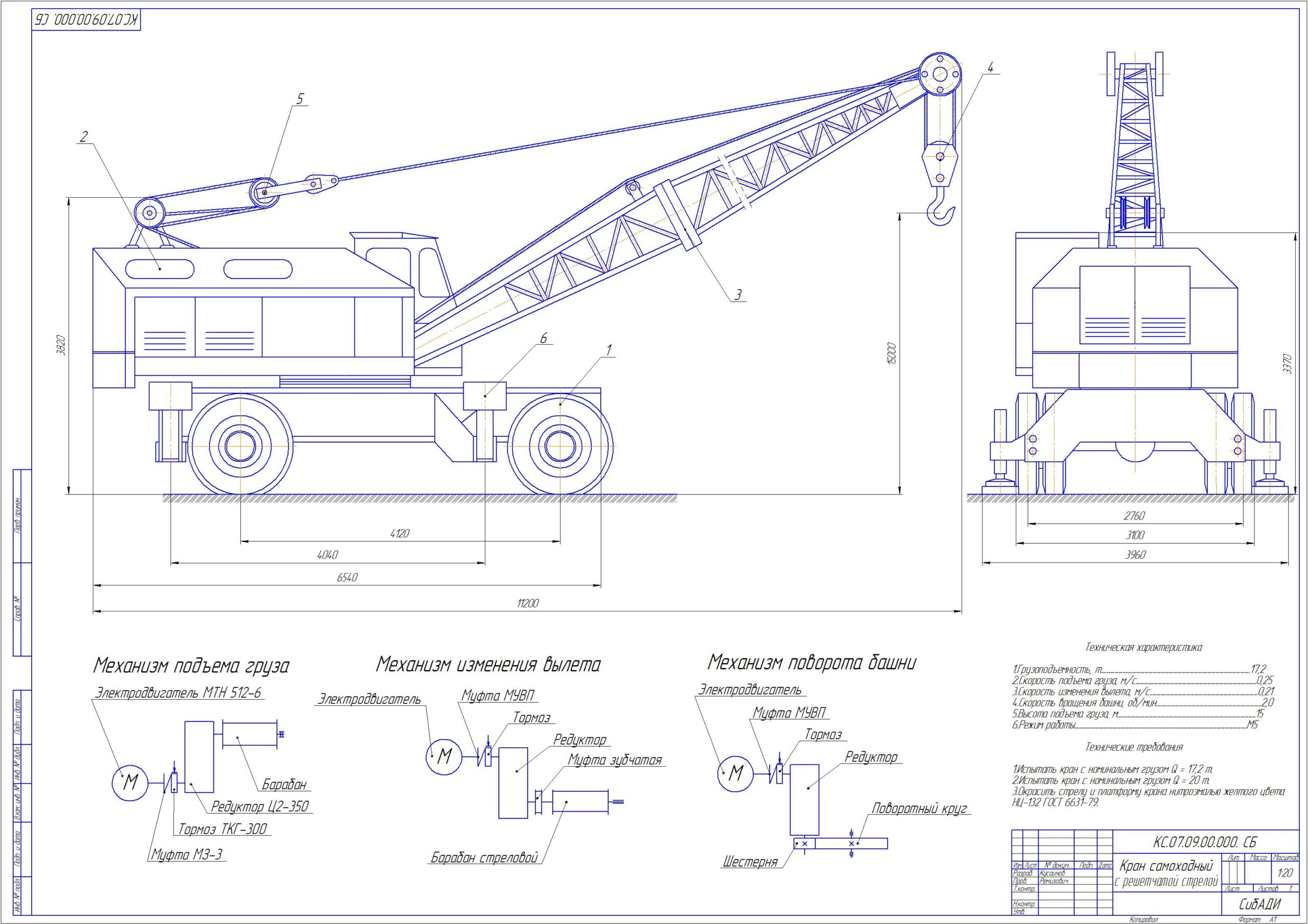

Техническая характеристика
1.Грузоподъемность, т 17,2
2.Скорость подъема груза, м/с 0,25
3.Скорость изменения вылета, м/с 0,21
4.Скорость вращения башни, об/мин 2,0
5.Высота подъема груза, м 15
6.Режим работы М5
