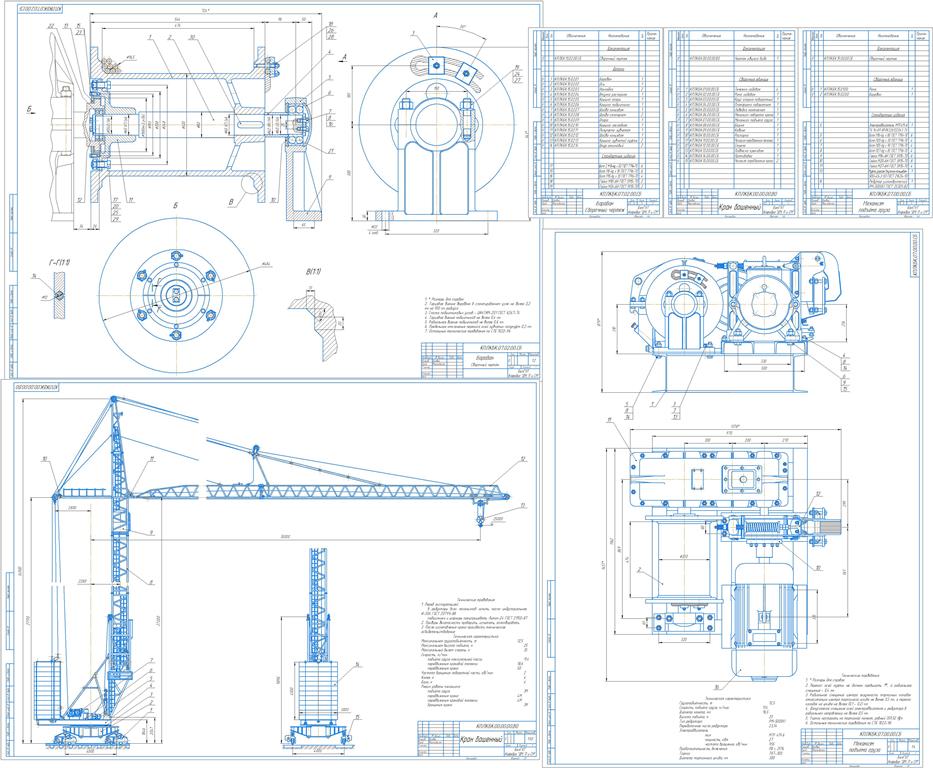

Башенный кран 30т

Белорусский государственный университет транспорта
Кафедра транспортно-технологические машины и оборудование
курсовой проект по дисциплине "Подъемно транспортные машины"
На тему "Башенный кран"
Гомель 2020

Техническая характеристика
Максимальная грузоподъёмность, т 30
Максимальная высота подъёма, м 25
Максимальный вылет стрелы, м 35
Скорость, м/мин
подъёма груза максимальной массы 11,4
передвижения крановой тележки 18,6
передвижения крана 50
Частота вращения поворотной части, об/мин 2
Колея, м 4
База, м 4
Режим работы механизма
подъёма груза 3М
передвижения крана 4М
передвижения крановой тележки 4М
вращения крана 3М

Курсовая работа посвящена решению следующих задач: Проведение патентного анализа, модернизация с использованием выбранного патента, расчёт и выбор редукторов, механизма подъема и поворота платформы.

Содержание

Введение 5
1 Назначение и устройство крана. Приборы и устройства
безопасности 6
2 Патентный анализ 9
3 Расчёт механизма подъёма груза 14
3.1 Выбор кинематической схемы 14
3.2 Выбор крюковой подвески 14
3.3 Выбор каната 15
3.4 Расчёт барабана 16
3.5 Выбор двигателя 19
3.6 Выбор редуктора 19
3.7 Выбор муфт и тормоза 20
3.8 Проверочные расчёты 21
3.8.1 Проверка двигателя на время разгона 21
3.8.2 Проверка двигателя на нагрев 22
3.8.3 Проверка времени торможения 25
4 Расчёт механизма передвижения тележки 26
4.1 Выбор кинематической схемы 26
4.2 Определение статических нагрузок на ходовые колёса 26
4.3 Выбор колёс и рельсов 27
4.4 Определение сопротивлений передвижению тележки 27
4.5 Выбор каната 29
4.6 Выбор барабана 29
4.7 Выбор двигателя 31
4.8 Выбор редуктора 31
4.9 Выбор муфт и тормоза 32
4.10 Проверочные расчёты 34
4.10.1 Проверка двигателя на время разгона 34
4.10.2 Проверка времени торможения 35

5 Расчёт механизма поворота 36
5.1 Построение схемы крана и определение параметров необходимых для расчёта 36
5.2 Определение момента сопротивления повороту 39
5.3 Выбор двигателя 43
5.4 Выбор редуктора 44
5.5 Выбор муфты 45
5.6 Определение времени пуска механизма вращения 45
5.7 Выбор тормоза 46
5.8 Проверочные расчёты 47
5.8.1 Проверка правильности выбора двигателя 47
5.8.2 Проверка правильности выбора тормоза 48
6 Техника безопасности при производстве работ башенными кранами 50
Список литературы 54
