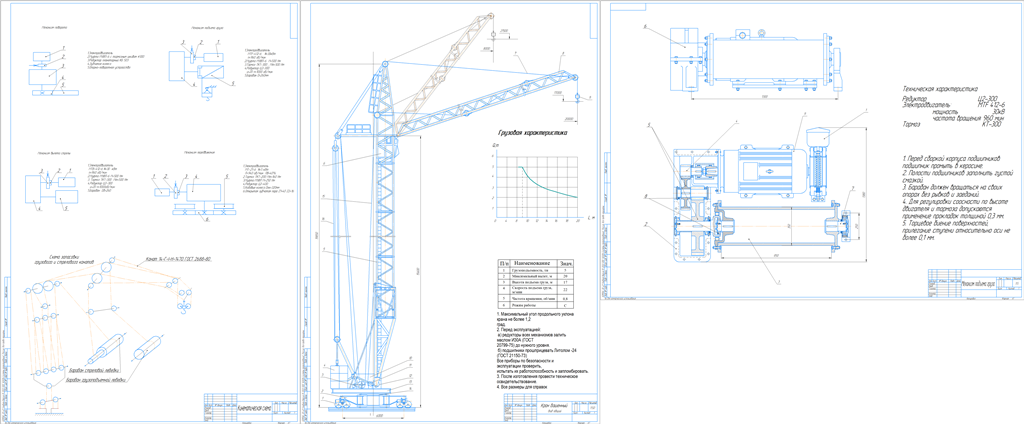

Башенный стреловой кран грузоподъемностью 5 т

Волжский политехнический институт (филиал)
Курсовой проект по дисциплине: «Проектирование грузоподъемных машин».
На тему: Расчет башенного крана с поворотной башней и подъемной стрелой
Волжский 2022

Грузоподъемность, 5 т
Пролет, (вылет) 20 м
Высота ПГ, 17 м
Частота вращения, 0,8 об\мин
Скорость ПК, 28 м\мин
Скорость ПГ, 22 м\мин
Время изменения вылета 1,3
Режим работы* С
Угол наклона рельса, 0,9 град

Введение 4
1. Исходные данные 6
2. Расчет механизма подъема груза крана 6
2.1. Расчет тягового и грузозахватного органа 6
2.2. Расчет барабана механизма подъема груза 9
2.3. Выбор электродвигателя, редуктора и муфт механизма подъема груза 10
2.4. Проверка электродвигателя на нагрев 13
2.5. Расчет тормоза механизма подъема груза 15
3. Расчет механизма изменения вылета стрелы 17
3.1. Силовой расчет механизма изменения вылета стрелы (МИВС) 17
3.2. Расчет тягового органа МИВС 18
3.3. Расчет барабана МИВС 19
3.4. Выбор электродвигателя, редуктора и муфт МИВС 20
3.5. Проверка электродвигателя МИВС на нагрев 22
3.6. Расчет тормоза МИВС 25
4. Расчет механизма передвижения крана(МПК) 26
4.1. Силовой расчет МПК 26
4.2. Выбор электродвигателя, редуктора и муфт МПК 28
4.3. Расчет электродвигателя на нагрев 29
4.4. Расчет тормозов МПК 33
4.5. Расчет ходовых колес крана 34
5. Расчет механизма поворота (вращения) крана (ВК) 36
5.1. Силовой расчет ВК 36
5.2. Выбор электродвигателя, редуктора, зубчатой пары и муфт ВК 40
5.3. Расчет электродвигателя ВК на нагрев 41
5.4. Расчет тормозов ВК 41
5.5. Расчет предохранительной муфты ВК 42
Список литературы 43
