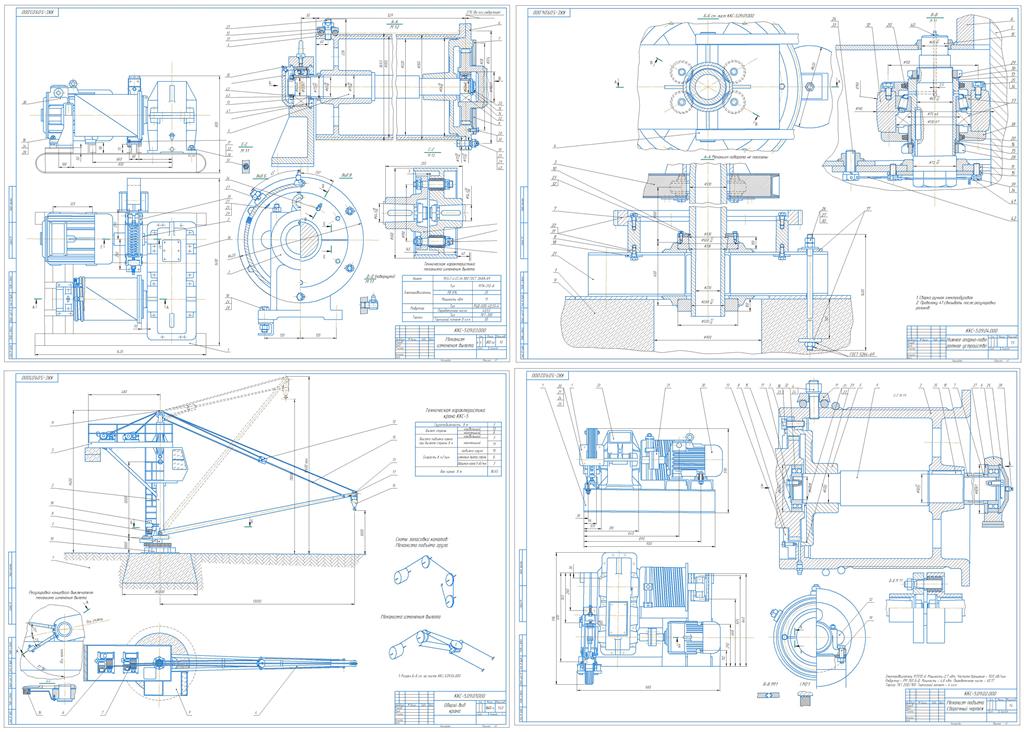

Сборочный чертеж крана и составных механизмов, также прилагается к каждому чертежу спецификация. Все чертежи выполнены на формате А1.
