КОМПАС 3D 18

Проектирование стрелового крана

Калужский фелиал московского государственного технического университета им. Н.Э. Баумана
Кафедра деталей машин и ПТО
Курсовой проект по дисцеплине "Методы расчета и проектирования ГПМ"
На тему: "Проектирование стрелового крана"
Калуга 2017

Исходные данные: Грузоподъёмность 630 кг
2. Скорость подъёма 0,16 м/с
3. Высота подъёма 16 м
4. ПВ 40 %;
5. Группа классификации механизма М3
6. Режим нагружения L3 – тяжелый;
В данной работе производится расчет и проектирования механизмов и узлов стрелового крана.расчет приведен в пояснительной записке. Графическая часть содержит чертежи механизмов крана и сборочный чертеж крана вцелом.
Оглавление
Реферат 5
Расчёт механизма подъёма 6
1. Выбор каната и барабана 7
2. Выбор электродвигателя 15
3. Выбор редуктора 16
4. Выбор тормоза 20
5. Компоновка механизма 22
2. Расчет механизма поворота колонны 23
1. Расчет противовеса и колонны 23
2. Расчёт подшипников опорно-поворотного устройства 24
3. Расчёт механизма поворота 25
4.Расчёт процесса пуска механизма поворота 27
5. Расчёт процесса торможения 28
6. Компоновка опорно-поворотного устройства 28
Список используемой литературы 30
Приложения 31

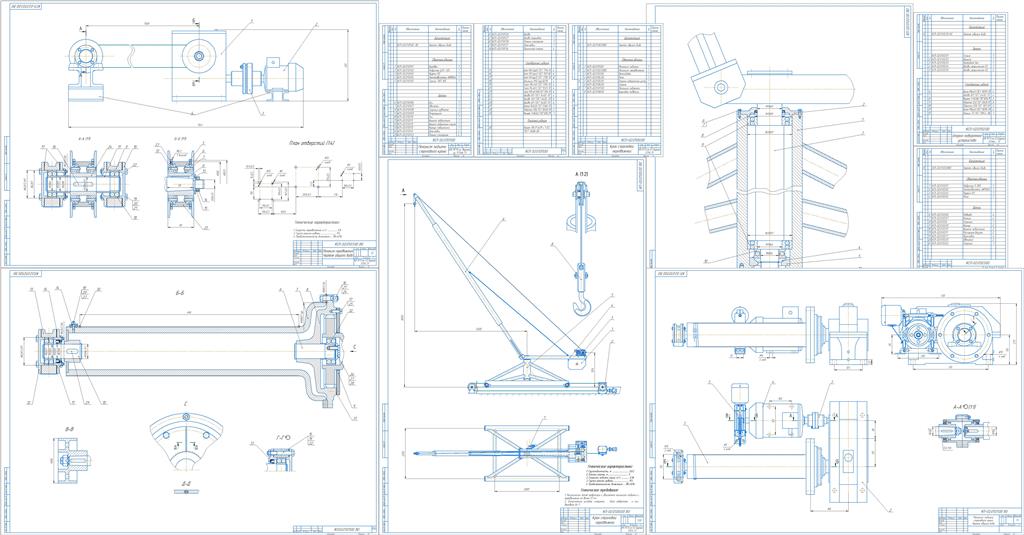

Состав: Кран стреловой (ВО), механизм подъема (ВО), механизм передвижения (ВО), опорно-поворотное устройство (ВО), барабан (ВО), Спецификация, ПЗ Язык документа

Софт: КОМПАС-3D 16.0.10

Просмотр файлов
ГПМ/
ГПМ/барабан.cdw
ГПМ/Записка.docx
ГПМ/кран стреловой.cdw
ГПМ/механизм передвижения.cdw
ГПМ/механизм подъема.cdw
ГПМ/опорно-поворотное устройство.cdw
ГПМ/Спецификация к листу 1 и 2.spw
ГПМ/Спецификация кран стреловой.spw
ГПМ/Спецификация механизм передвижения.spw
ГПМ/Спецификация механизм поворота.spw
